DEUKYX
2-47193-3100
2.6 Nozzle
2.6.1 Nozzle Level A

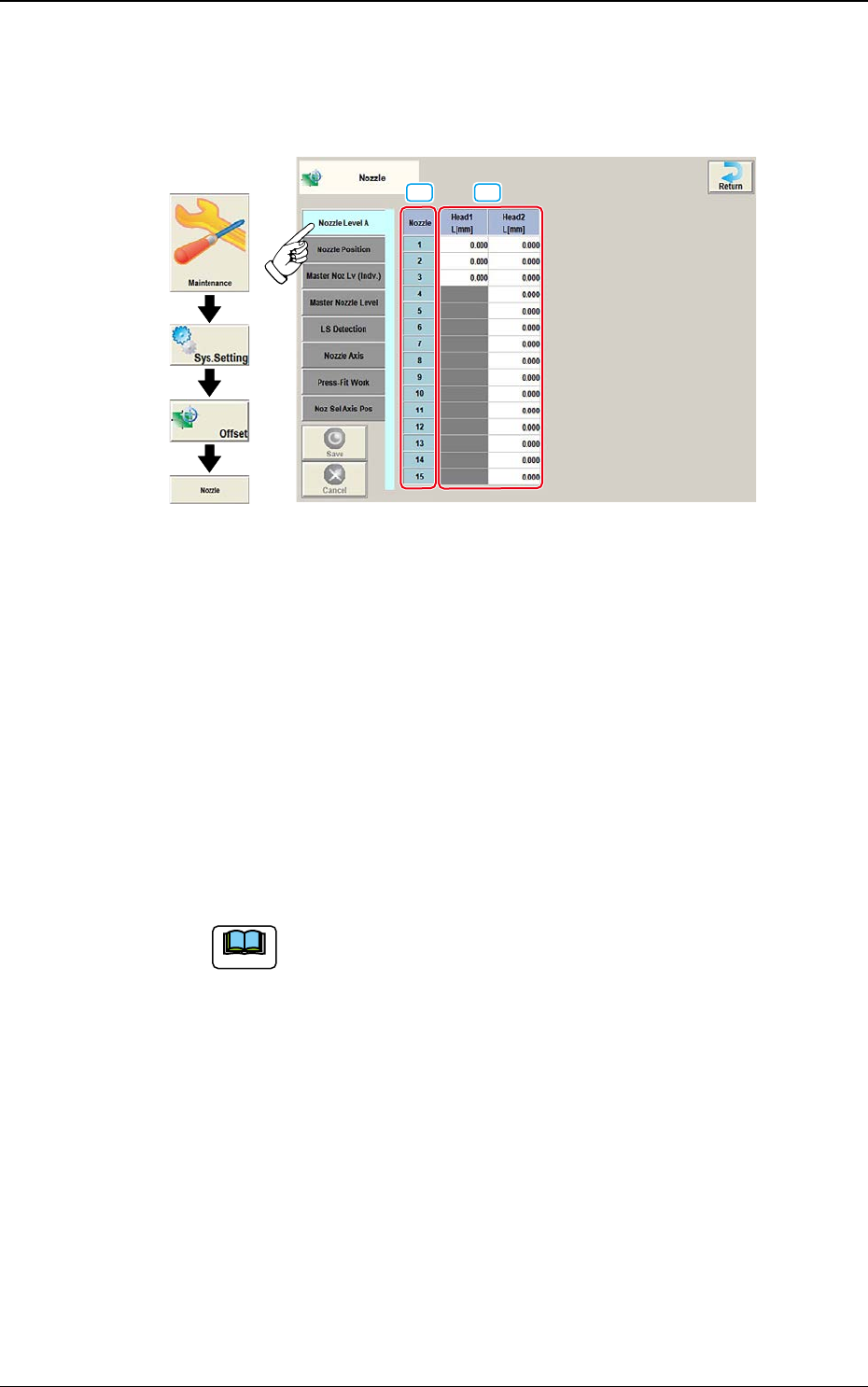

Wird der [Nozzle Level A]-Tab im Bildschirm "Nozzle" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[2][1]
F3B47
[1] Nozzle
In diesem Bereich werden die Aufnehmernummern angezeigt.
[2] Head 1 / Head 2
L (Height) [mm]
Die Parameter stehen für die Offsets der unteren Aufnehmerebene von
normalen Aufnehmern in den Köpfen.
Messen Sie mit der Seitenansichtkamera diesen Wert für jeden Aufnehmer,
während sich die Aufnehmer-U/D-Achse in der Nullposition bendet, und
speichern Sie die Differenz zwischen der jeweiligen Ebene und dem Master-
Offset.
Hinweis
Die Parameter werden wie folgt berechnet: "Aufnehmerebenen-Offset =
Master-Aufnehmerebene - gemessenen Wert des normalen Aufnehmers".
DEUKYX
2-48193-3100
2.6 Nozzle
2.6.2 Nozzle Position

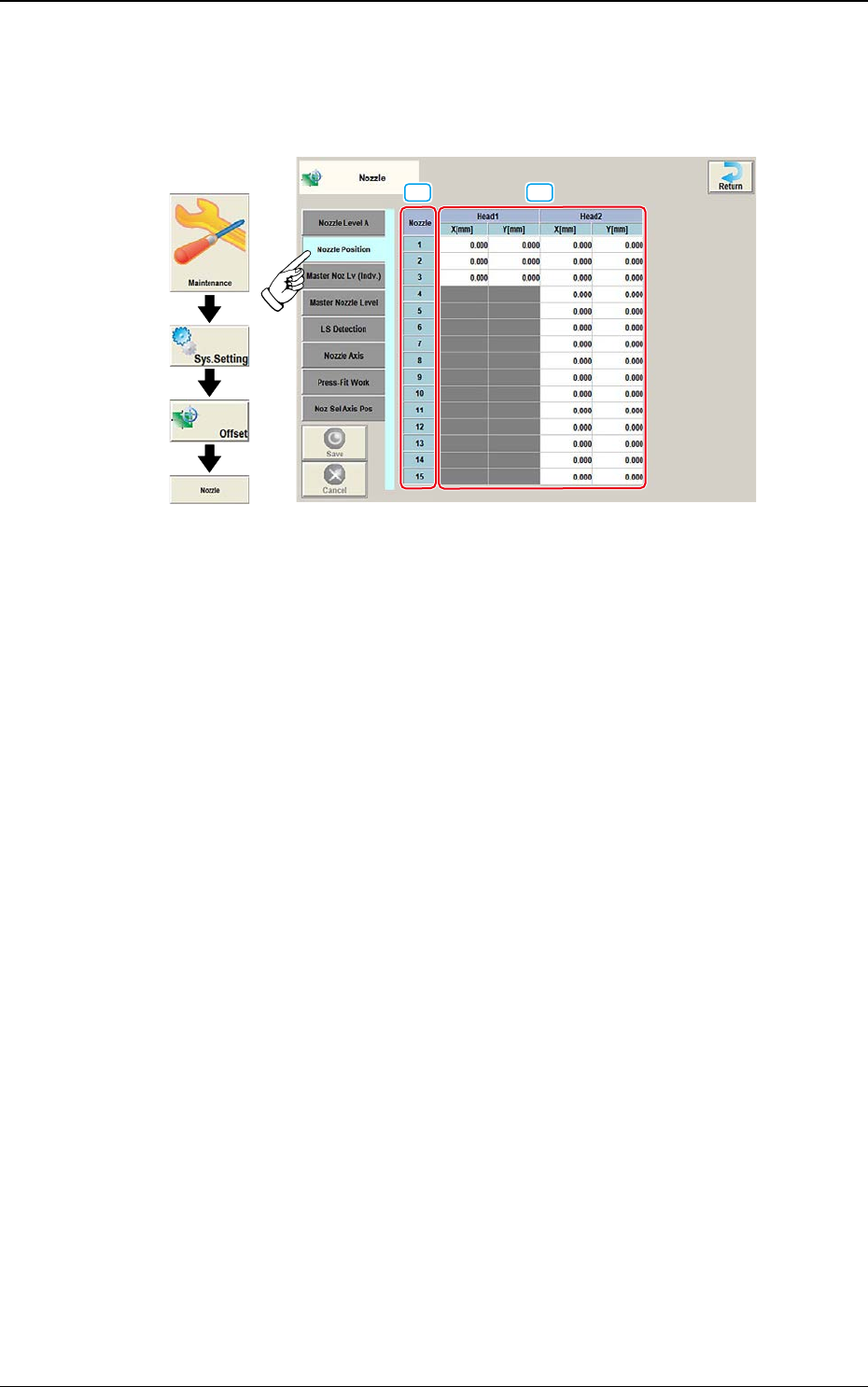

Wird der [Nozzle Position]-Tab im Bildschirm "Head" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[2][1]
F3B48
[1] Nozzle
In diesem Bereich werden die Aufnehmernummern angezeigt.
DEUKYX
2-49193-3100
2.6 Nozzle
[2] Head 1 / Head 2
X (Horizontal) und Y (Vertikal) [mm]
Die Parameter stehen für die Offsets der untersten Aufnehmerebenen von
normalen Aufnehmern in den Köpfen. Die unterste Ebene aller Aufnehmer
wird mit der Bauteilerkennungskamera gemessen und die Differenz zwischen
der aktuellen und der gemessenen Ebene wird kompensiert.
DD (+)
DD (+)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Xm(+
)
Ym(+)
Xm-Ym : Maschinenreferenzkoordi
natensystem
Pm. Maschinenreferenz
Koordinatenursprung
Designabhängige Aufnehmerposition
Aktuelle Aufnehmerposition
F3B49
