DEUKYX 1-90 193-3100 6.3 RECOG 6.3 RECOG Dieser Bildschirm zeigt den Status der E/A-Signale der Bauteil- und PEC- Erkennung. Grafischer Ablauf F3A71 T abs Der "RECOG"-Bildschirm verfügt über die folgenden 5 Reg…
DEUKYX
1-89193-3100
6.2 MOTOR
(3) Firmware
Wird im Bildschirm "List" die Taste [Firmware] gedrückt, erscheint der
"Firmware"-Bildschirm.
F3A70
DEUKYX
1-90193-3100
6.3 RECOG
6.3 RECOG
Dieser Bildschirm zeigt den Status der E/A-Signale der Bauteil- und PEC-
Erkennung.
Grafischer
Ablauf
F3A71
Tabs
Der "RECOG"-Bildschirm verfügt über die folgenden 5 Register-Tabs.
Wird ein Tab gedrückt, wird die zugehörige Registerkarte geöffnet
Registerkarte Beschreibung
Light Board
Führt die Beleuchtungsdiagnose durch.
Recog Light
Prüft die Beleuchtung der Bauteil- oder PEC-Erkennung.
Capture Img.
Prüft die Kameras der Bauteil- oder PEC-Erkennung.
Count Board
Prüft den Zähler, die Kabelverbindung und die Zählerplatine.
Others
Prüft die optionale 2-D-Barcodeleser-Lizenz (GS-DL100) .
DEUKYX
1-91193-3100
6.3 RECOG

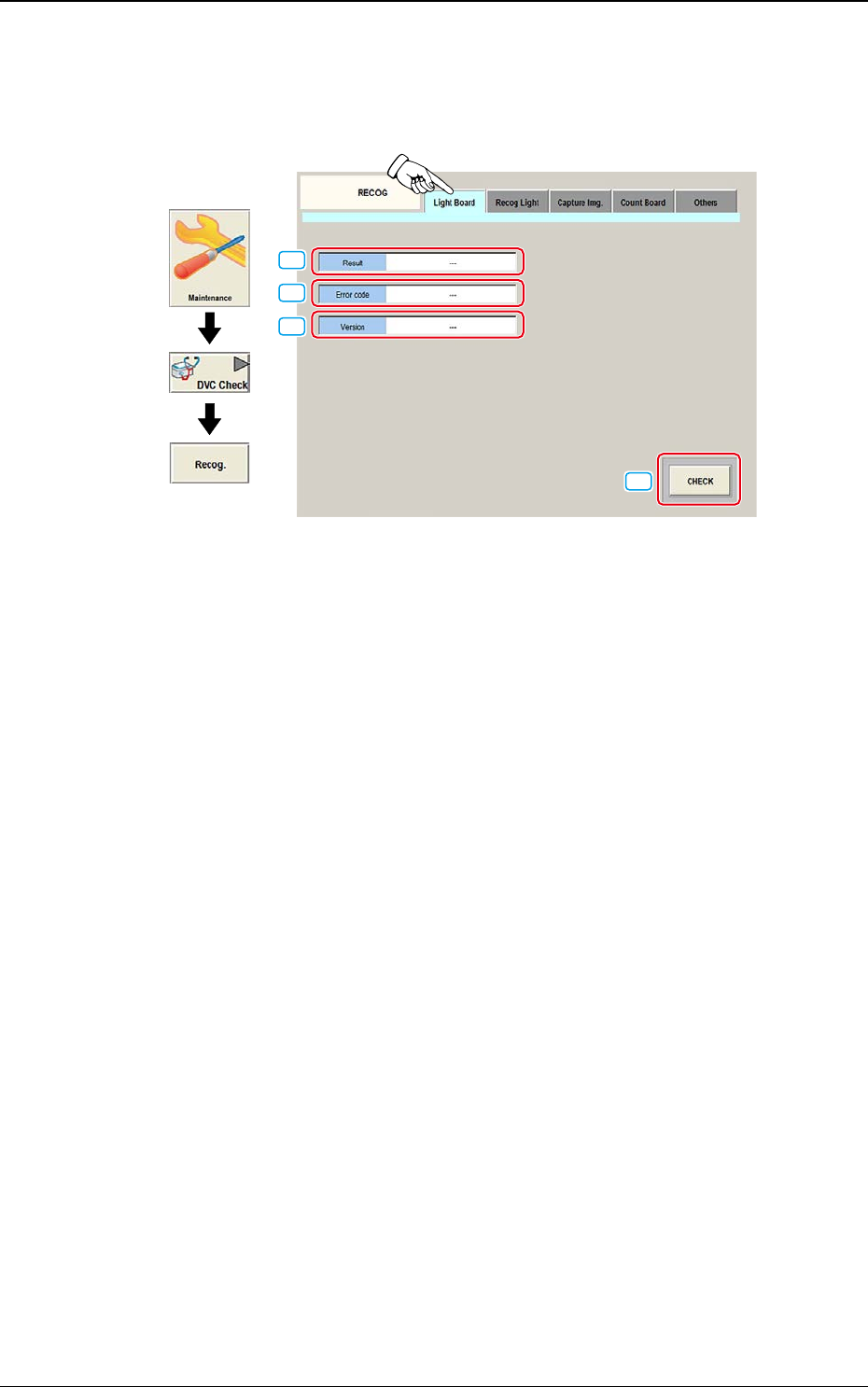

6.3.1 Light Board
Wird der [Light Board]-Tab im Bildschirm "RECOG" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[1]
[2]
[3]
[4]
F3A72
[1] Result
Zeigt das Prüfergebnis der Beleuchtungsplatine.
[2] Error code
Zeigt den Fehlercode der Beleuchtungsplatine.
[3] Version
Ist die Diagnose erfolgt und wurde kein Fehler gefunden, wird die Firmware-
Version der Beleuchtungssteuerung angezeigt.
[4] [CHECK]-Taste
Wird diese Taste gedrückt, wird die Prüfung der Beleuchtungsplatine
durchgeführt.
