DEUKYX
2-64193-3100
2.9 Comp. Recog
2.9.2 Comp. Recog Light
Wird der [Comp. Recog Light]-Tab im Bildschirm "Comp. Recog" gedrückt,
öffnet sich der folgende Bildschirm.
Grafischer
Ablauf
[2]
[1]
F3B65
[1] Back Light
Stellt die Lichstärke für Comp. Recog Light ein.
[2] Front 1 (Up) / (Cn) / (Dn)
Front 2
Front 3 (Up) / (Dn)
Stellt die Lichstärke für Comp. Recog Light ein.
DEUKYX
2-65193-3100
2.9 Comp. Recog
2.9.3 Mark Light
Wird der [Mark Light]-Tab im Bildschirm "Comp. Recog" gedrückt, öffnet sich
der folgende Bildschirm.
Grafischer
Ablauf
F3B66
Mark (Back) / Mark (Front)
Cam1 / Cam2
Hier wird die Helligkeit der Referenzmarkenbeleuchtung eingestellt.
DEUKYX
2-66193-3100
2.9 Comp. Recog

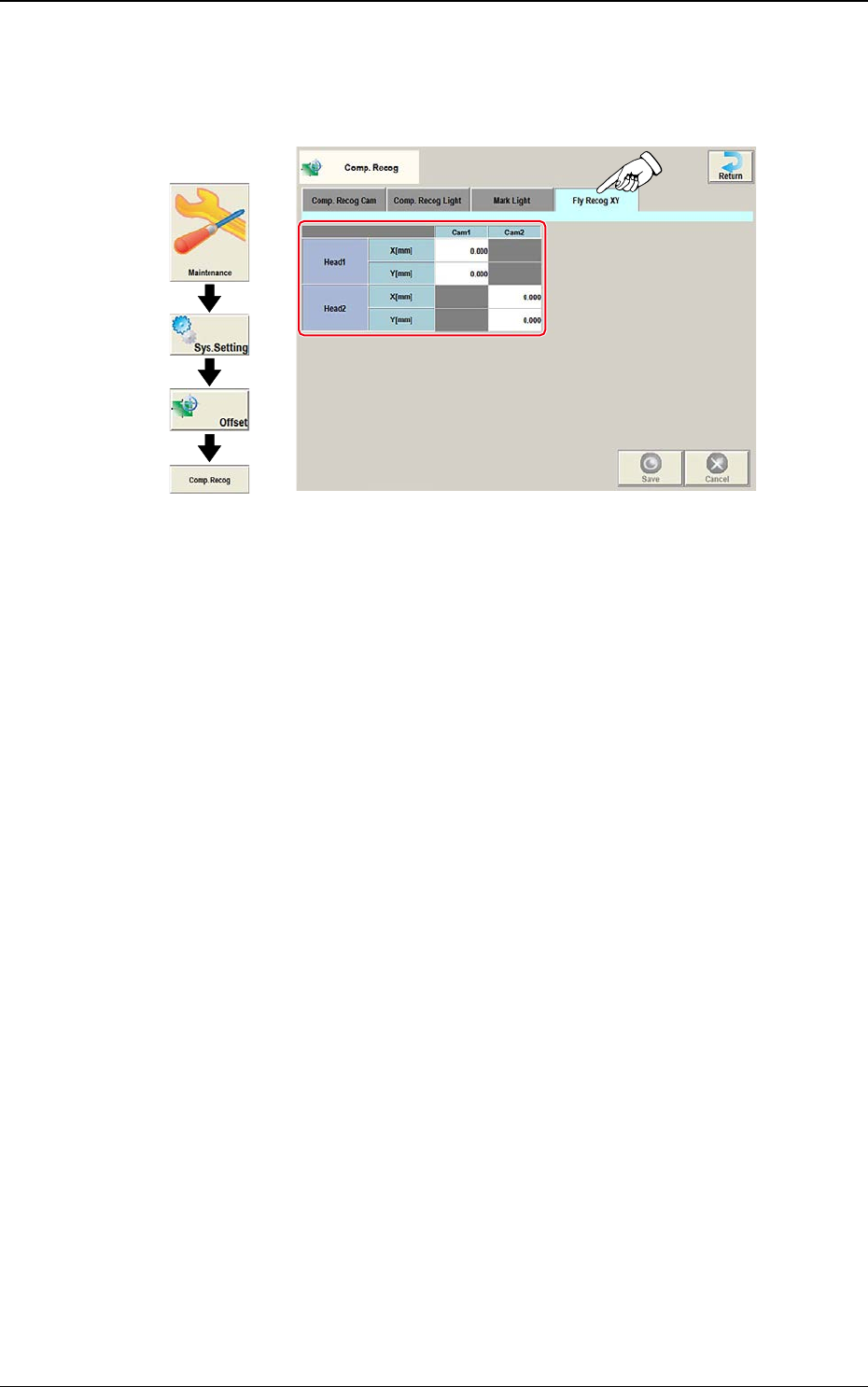

2.9.4 Fly Recog XY
Wird der [Fly Recog XY]-Tab im Bildschirm "Comp. Recog" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
F3B67
[1] Head 1 / Head 2
X [mm] / Y [mm]
Cam1 / Cam2
Ermitteln Sie die Ablenkungen (hauptsächlich aufgrund der Verzögerungszeit
des Servoverstärkers und des Blitzes) der von der gestoppten
Bauteilerkennungskamera (Standbildaufnahme) und der iegenden
Bauteilerkennungskamera (On-The-Fly-Aufnahme) aufgenommenen Bilder
und stellen Sie die erhaltenen Werte ein
Die eingestellten Parameter werden verwendet, um zu verhindern, dass ein
Bauteil von der Verzögerung beeinusst wird und außerhalb des Sichtfelds
der Kamera bleibt.
