DEUKYX
2-43193-3100
2.5 Head
2.5.9 Nozzle Incln

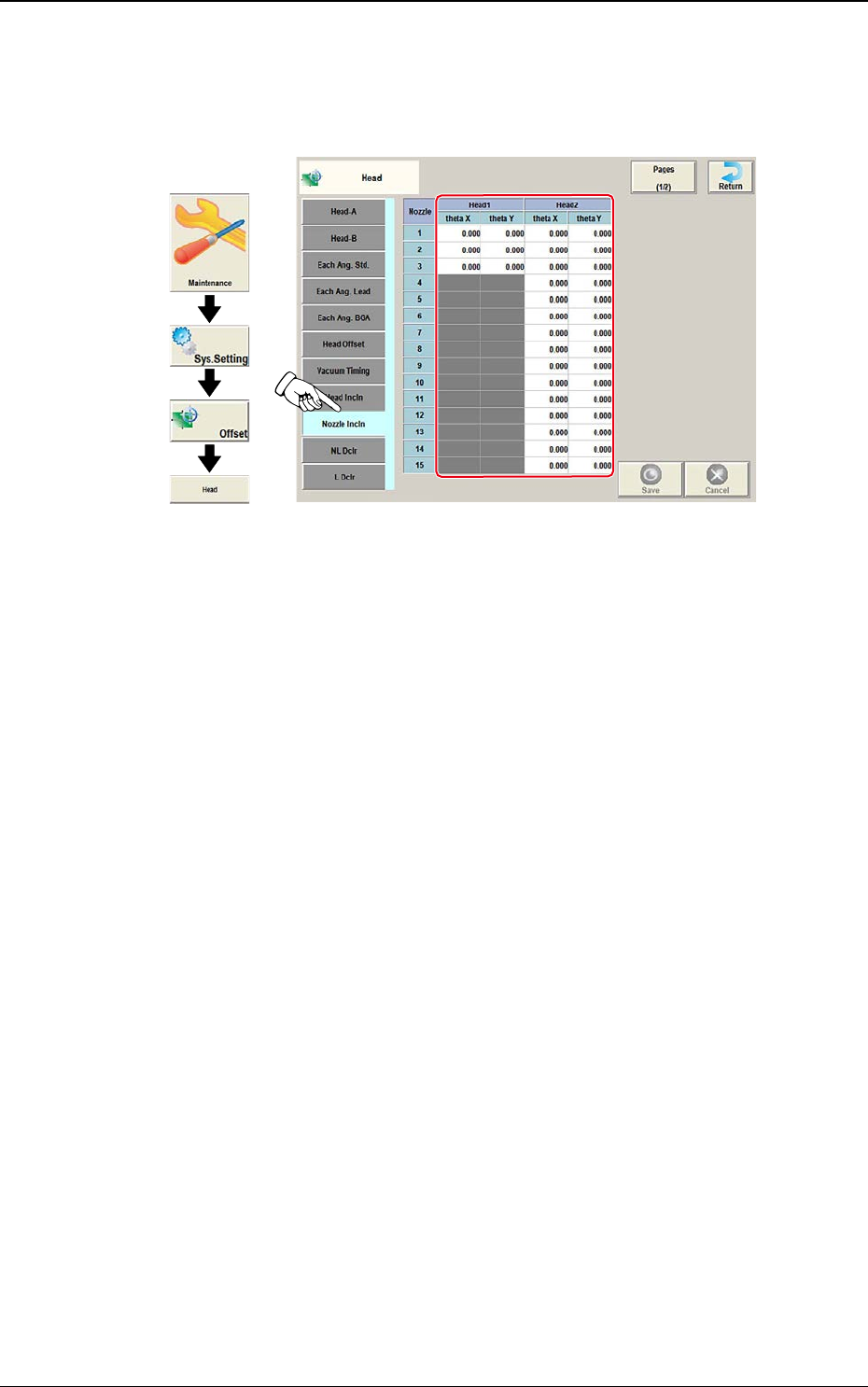

Wird der [Nozzle Incln]-Tab im Bildschirm "Head" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
F3B43
Head 1 / Head 2
theta X [deg] / theta Y [deg]
Korrigiert die Abweichungen, die beim Absenken der NL-Achse durch eine
gekippte Aufnehmerwelle hervorgerufen werden, in X- und Y-Richtung.
DEUKYX
2-44193-3100
2.5 Head
2.5.10 NL Dclr

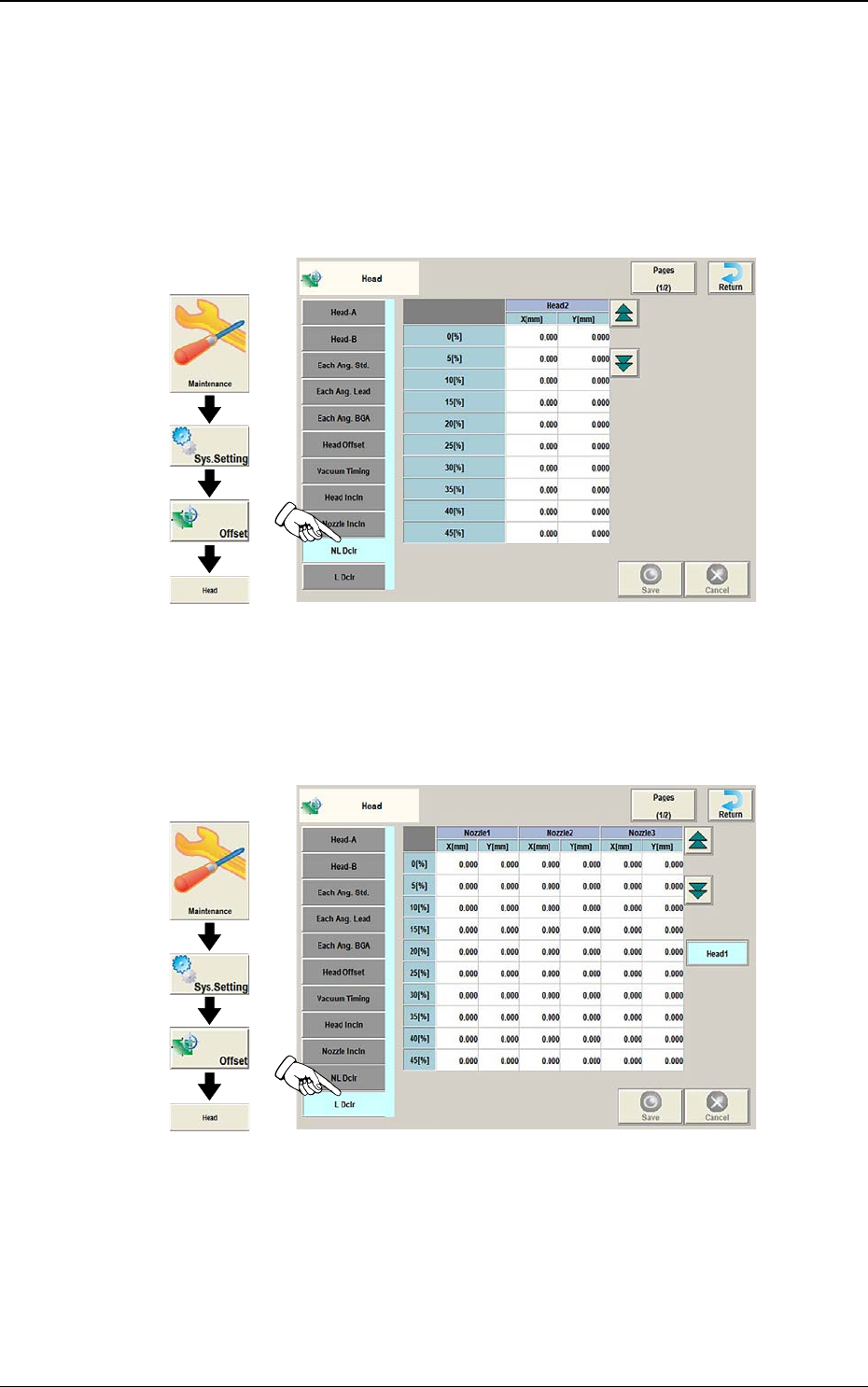

Ist die Maschine mit einem High-Speed-Kopf ausgestattet, öffnet sich der
folgende Bildschirm, wenn der [NL Dclr]-Tab im Bildschirm "Head" gedrückt
wird.
Die X/Y-Abweichung, die beim Abbremsen der NL-Achse entsteht, wird
korrigiert.
Grafischer
Ablauf
F3B44
Ist die Maschine mit einem Multifunktionalen Kopf ausgestattet, öffnet sich der
folgende Bildschirm, wenn der [L Dclr]-Tab im Bildschirm "Head" gedrückt wird.
Die X/Y-Abweichung, die beim Abbremsen der L-Achse entsteht, wird korrigiert.
Grafischer
Ablauf
F3B45
DEUKYX
2-45193-3100
2.5 Head
2.5.11 Each Noz. Head Pivot Point

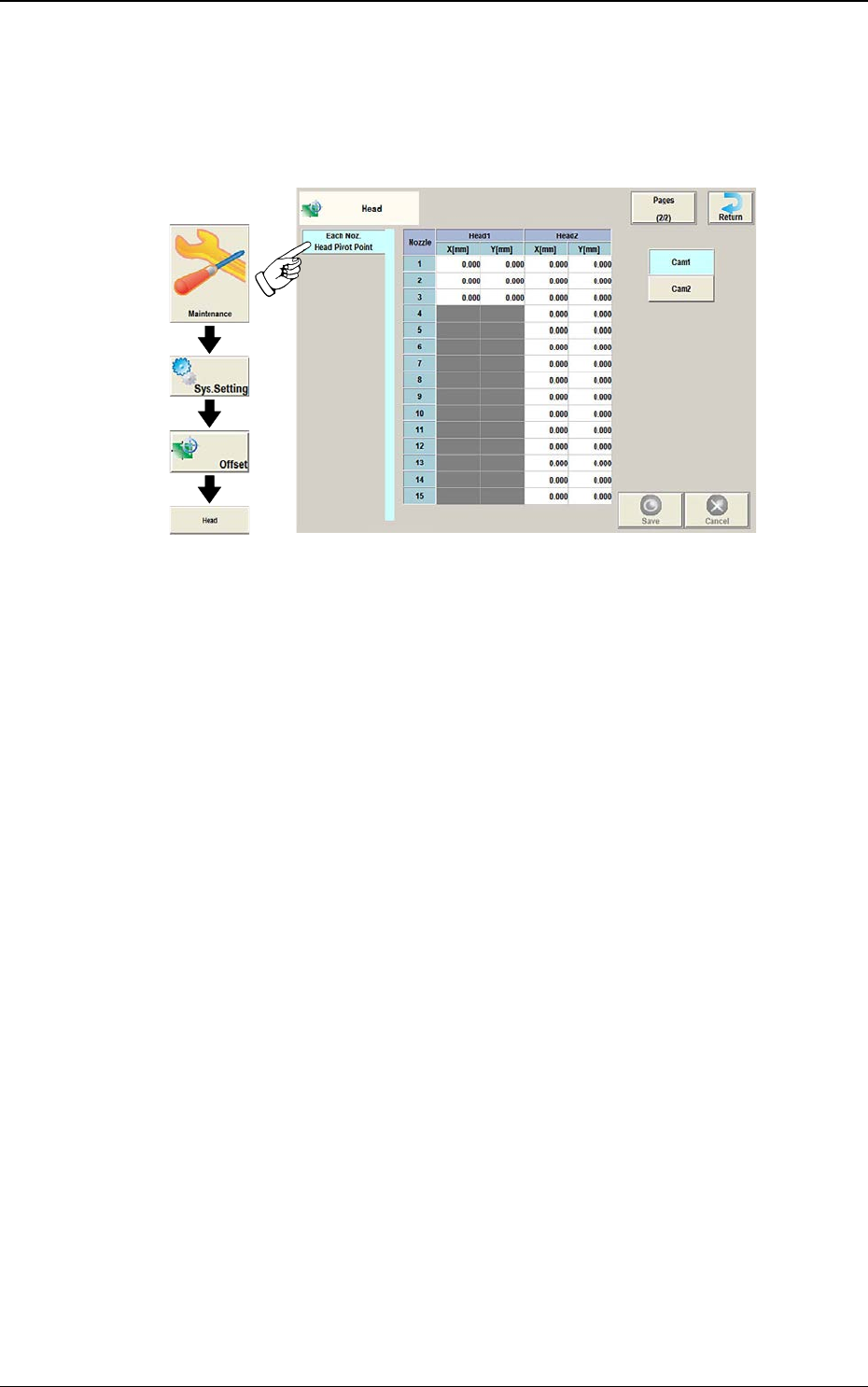

Wird der [Each Noz. Head Pivot Point]-Tab im Bildschirm "Head" gedrückt,
öffnet sich der folgende Bildschirm. Das Rotationszentrum des Kopfes wird zum
Aufnehmer korrigiert.
Grafischer
Ablauf
F3B92
