2.12 Place Pos Table

Wird der [Place Pos Table]-Tab im Bildschirm "Offset Data" gedrückt, öffnet sich

der folgende Bildschirm.

Hinweis

In der Registerkarte [Head 2] wird der gleiche Inhalt wie unter [Head 1]

angezeigt.

Grafischer

Ablauf

[2]

[4]

[5]

[3]

[1]

F3B70

Der Bildschirm zeigt den Bestückungs-Offsetwert mit der Aufnehmerspitze als

Referenzpunkt. Bauteile werden auf einer Glasplatine mit einem Raster von

10 × 10 mm platziert.

Dabei beträgt der Winkel, mit dem der Kopf die Bauteile mit Aufnehmer

1 aufnimmt und bestückt, 0 Grad. Geben Sie die Messwerte (X und Y) auf dem

Bildschirm ein.

[1] Kopf-Auswahltab

Mit dieser Taste kann der entsprechende Kopf ausgewählt werden.

[2] X-Richtung-Auswahltab

Mit dieser Registerkarte wird der Punkt auf dem Raster in der Richtung "X"

für die ausgewählte Registerkarte angezeigt.

[3] Y-Richtung-Auswahltab

Mit dieser Registerkarte wird der Punkt auf dem Raster in der Richtung "Y"

für die ausgewählte Registerkarte angezeigt.

[4] [Return]-Taste

Zurück zum Bildschirm “Offset Data“.

[5] [Save]-Taste

Speichert die eingegebenen Daten

[Cancel]-Taste

Die eingegebenen Daten werden verworfen und die gespeicherten wieder

aufgerufen.

DEUKYX

2-70193-3100

3. Auto Operation

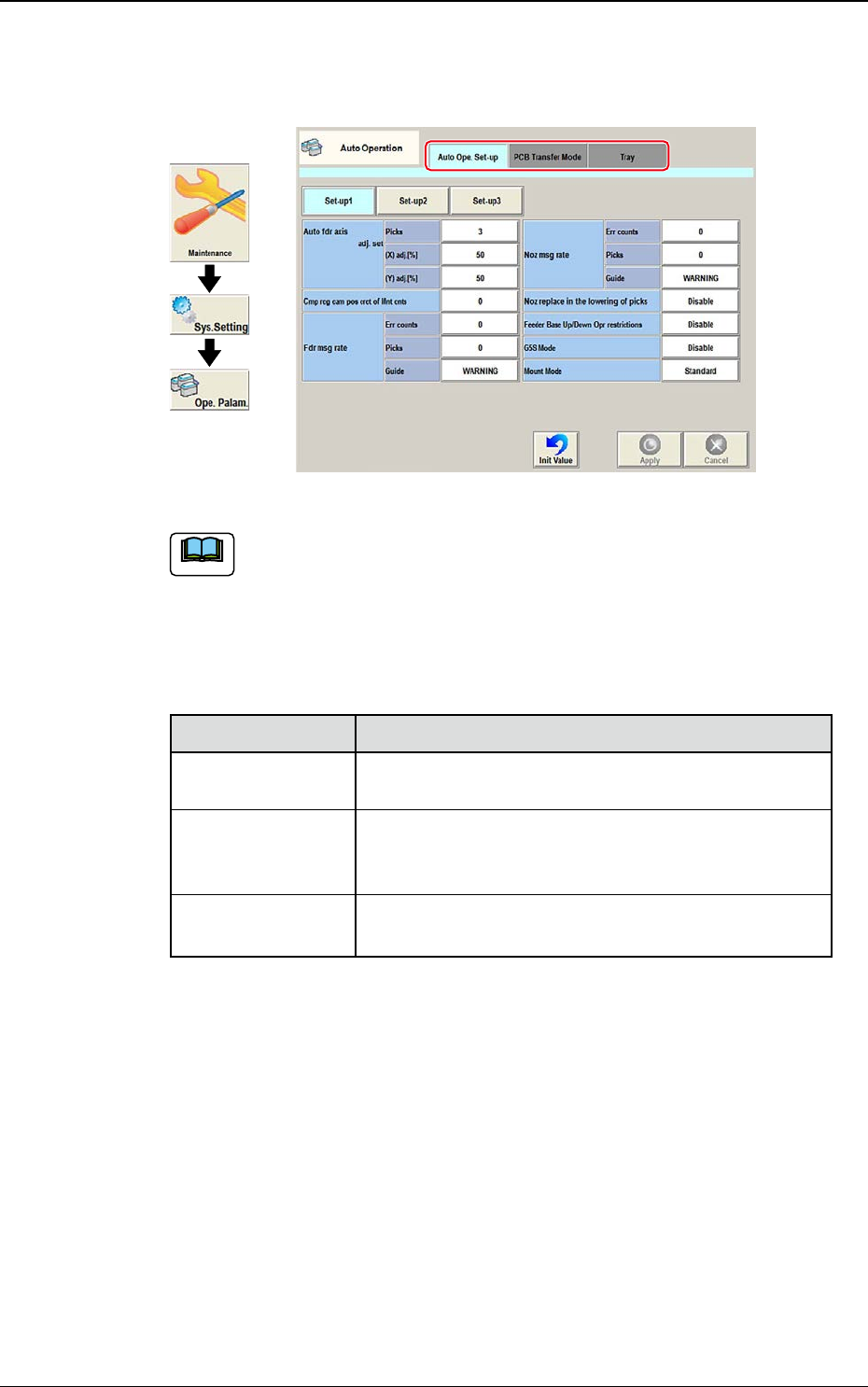

Werden [Sys. Setting] - [Ope. Palam] gedrückt, erscheint der folgende Bildschirm.

Grafischer

Ablauf

F3B71

Hinweis

Der Inhalt, der in der Registerkarte angezeigt wird, hängt von den ausgewählten

Optionen ab.

[1] Registerkarte

Der "Auto Operation"-Bildschirm verfügt über die folgenden 3 Register-Tabs.

Wird ein Tab gedrückt, wird die zugehörige Registerkarte geöffnet

Registerkarte Beschreibung

Auto Ope. Set-up

Einrichten unterschiedlicher Parameter für den

Automatikbetrieb

PCB Transfer Mode

Einrichten der vor- und nachgeschalteten Maschinen

und der Voraussetzungen für Den LP-Transport und die

Positionierung

Tray

Einrichten der Tray-Matrix-Informationen, wenn Tray-

Feeder verwendet werden.

DEUKYX

2-71193-3100

3.1 Auto Ope. Set-up

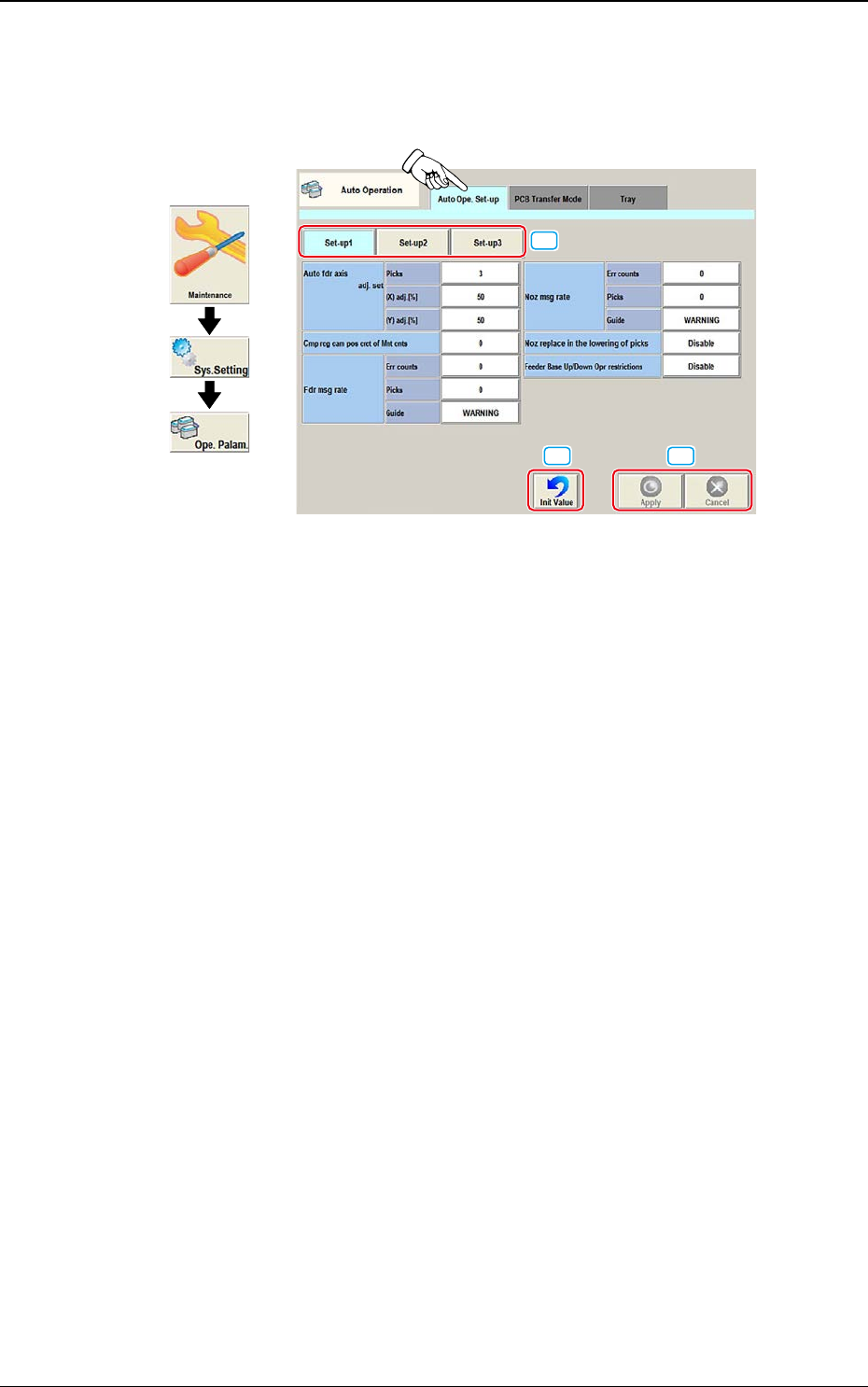

Wird der [Auto Ope Set-up]-Tab im Bildschirm "Auto Operation" gedrückt,

öffnet sich der folgende Bildschirm.

Grafischer

Ablauf

[2] [3]

[1]

F3B72

[1] Taste Setup ändern

Der Bildschirm wechselt zu "Set-up 1", "Set-up 2" oder "Set-up 3".

[2] [Init Value]-Taste

Beim Drücken der Taste wird das Autobetrieb-Setup initialisiert.

[3] [Apply]-Taste

Wird diese Taste gedrückt, werden die eingegebenen Daten gespeichert.

[Cancel]-Taste

Wird diese Taste gedrückt, werden die gespeicherten Daten wieder

aufgerufen und die Eingaben werden verworfen.
