DEUKYX
2-35193-3100
2.5 Head
2.5.4
Each Ang. Lead
Wird der [Each Ang. Lead]-Tab im Bildschirm "Head" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[1] [2]
[3]
[4]
F3B35
[1] Nozzle 1 bis 15
In diesem Bereich werden die Aufnehmernummern angezeigt.
[2] Head 1 und Head 2
X (Horizontal) und Y (Vertikal) [mm]
Wenn es sich bei dem Bauteil um ein bedrahtetes handelt, werden
Umwandlung und Addition für den den Platzierungswinkel durchgeführt,
während die Zielposition für die Platzierung berechnet wird.
[3] Kopf-Richtungsauswahltasten
Wenn diese Schaltäche gedrückt, wird die Kopfrichtung für jeden
ausgewählten Winkel angepasst.
[4] [Head 1 Clear]-Taste, [Head 2 Clear]-Taste
Mit diesen Schaltächen werden die Datenparameter für alle Aufnehmer im
entsprechenden Kopf durchgeführt.
DEUKYX
2-36193-3100
2.5 Head

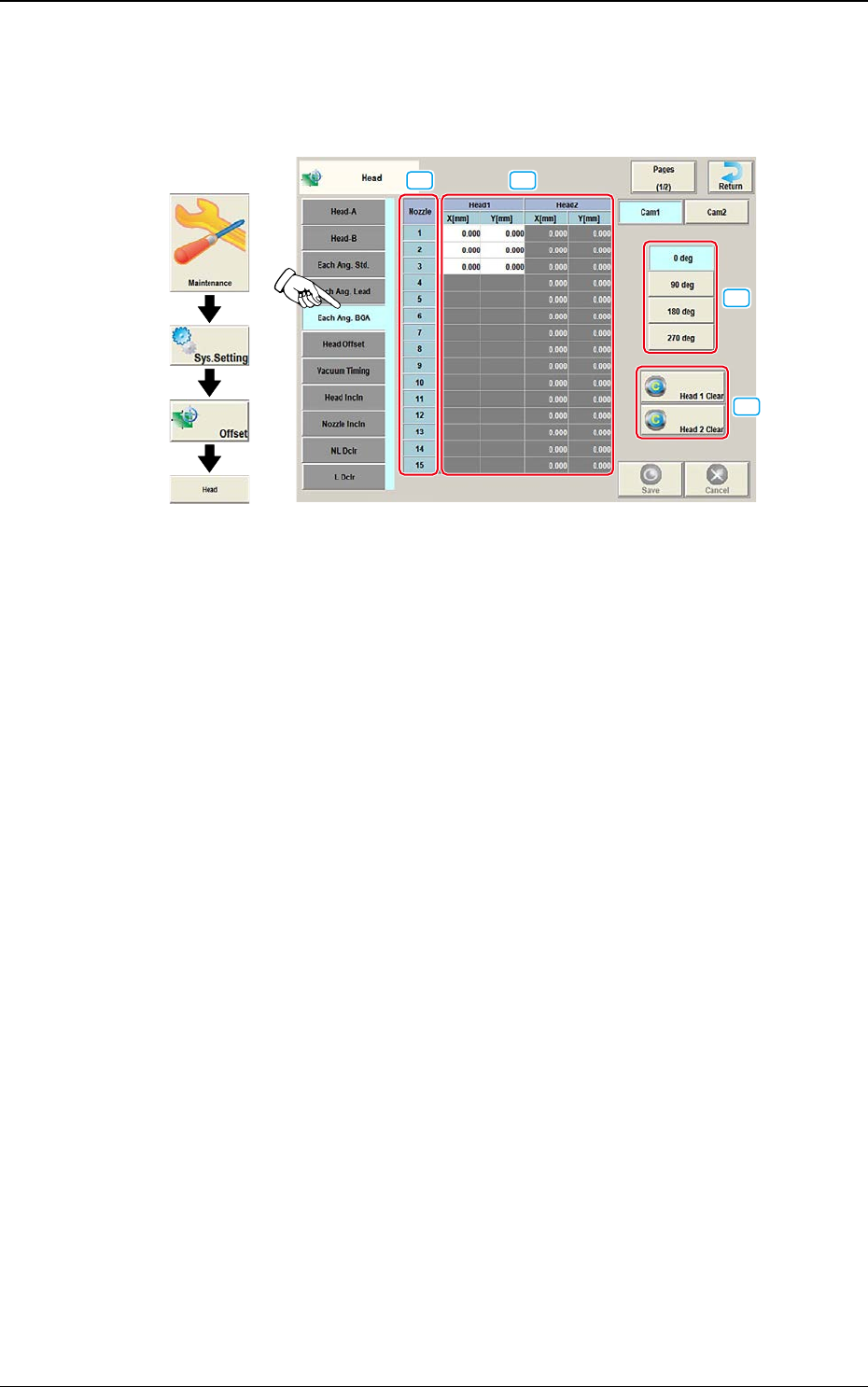

2.5.5 Each Ang. BGA
Wird der [Each Ang. BGA]-Tab im Bildschirm "Head" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[1] [2]
[3]
[4]
F3B36
[1] Nozzle 1 bis 15
In diesem Bereich werden die Aufnehmernummern angezeigt.
[2] Head 1 und Head 2
X (Horizontal) und Y (Vertikal) [mm]
Wenn es sich bei dem Bauteil um ein BGA/CSP handelt, werden
Umwandlung und Addition für den den Platzierungswinkel durchgeführt,
während die Zielposition für die Platzierung berechnet wird.
[3] Kopf-Richtungsauswahltasten
Wenn diese Schaltäche gedrückt, wird die Kopfrichtung für jeden
ausgewählten Winkel angepasst.
[4] [Head 1 Clear]-Taste, [Head 2 Clear]-Taste
Mit diesen Schaltächen werden die Datenparameter für alle Aufnehmer im
entsprechenden Kopf durchgeführt.
DEUKYX
2-37193-3100
2.5 Head
2.5.6 Head Offset
Wird der [Head Offset]-Tab im Bildschirm "Head" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[1]
[2]
[3]
[4]
[5]
[6]
[7]
F3B37
[1] Head up/dn
Die Parameter werden verwendet, um die designabhängige Abweichungen
(verursacht durch Anbringen des Master-Aufnehmers am Kopf und
Absenken um den angegebenen Betrag bei kombinierten Vorgängen der
Kopf / Aufnehmer-U / D-Achse) des Abstandes zwischen der Oberseite
der Leiterplatte und Unterseite des Aufnehmers zu korrigieren. Die
Achsbewegungen aller Achsen wird zusätzlich überprüft.
Wenn der gemessene Wert größer ist, als der vorgesehene, muss an die
Offsetdaten ein Plus-Zeichen angehängt werden.
[2] Chute level (Shipment)
Diese Versatzparameter für die Abstützung werden verwendet, um die
Differenz der Schienenhöhe bei Auslieferung von der beim Kopfwechsel zu
berechnen, indem die Schienenhöhe vorab bei Auslieferung gemessen und
bei Kopfwechsel ein Teachen der Schienenhöhe durchgeführt wird.
