DEUKYX
1-93193-3100
6.3 RECOG
6.3.2.1 Cmp. Recog

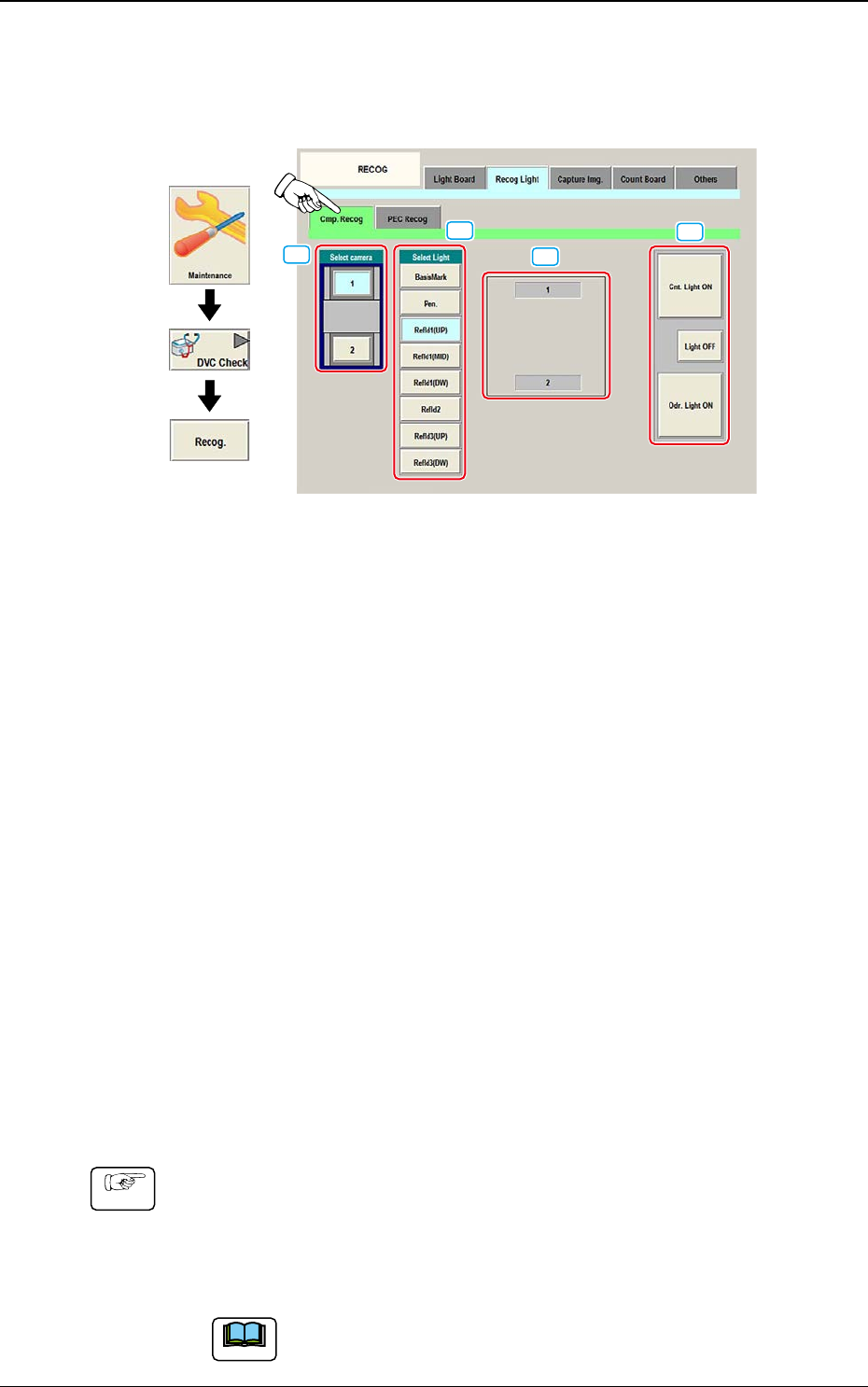

Wird das Unterregister [Cmp. Recog] in der Registerkarte [Recog Light] gedrückt,
erscheint der folgende Bildschirm.
Grafischer
Ablauf
[1]
[2]
[3]
[4]
F3A74
[1] Select camera-Taste
Mit diesen Tasten wird die Bauteilerkennungskamera ausgewählt, um die
Beleuchtung zu prüfen.
[2] Select Light-Taste
Mit diesen Tasten wird das Beleuchtungsmuster ausgewählt, das geprüft
werden soll.
[3] Anzeigebereich Erkennungsbeleuchtung
Es wird auf das Beleuchtungsmuster umgeschaltet, das mit "[2] Select Light-
Tasten" ausgewählt wurde
[4] [Cnt. Light ON]-Taste
Wird diese Taste gedrückt, wird die Erkennungsbeleucht, die unter [2]
gewählt wurde dauerhaft eingeschaltet.
[Light OFF]-Taste
Die dauerhaft eingeschaltete Beleuchtung wird ausgeschaltet.
[Odr. Light ON]-Taste
Alle Erkennungsbeleuchtungen aus [2] werden ein- oder ausgeschaltet
n
Vorgehensweise beim Prüfen der Erkennungsbeleuchtung
Vorgehensweise
(1) Wählen Sie mit der Taste [1] die zu prüfende Bauteilerkennungskamera.
(2) Wählen Sie mit [2] das zu verwendende Beleuchtungsmuster.
(3) Wählen Sie mit [4] die zu verwendenden Beleuchtungsbedingungen.
(Die Leuchte wird nach den gewählten Vorgaben eingeschaltet.)
Hinweis
Die Leuchten, die gerade eingeschaltet sind, werden gelb gekennzeichnet.
DEUKYX
1-94193-3100
6.3 RECOG
6.3.2.2 PEC Recog
Wird das Unterregister [PEC Recog] in der Registerkarte [Recog Light] gedrückt,
erscheint der folgende Bildschirm.
Grafischer
Ablauf
[1]
[2] [3]
F3A75
[1] Select camera
Mit diesen Tasten wird die PEC-Ennungskamera ausgewählt, um die
Beleuchtung zu prüfen.
[2] Select Light
Mit diesen Tasten wird das Beleuchtungsmuster ausgewählt, das geprüft
werden soll.
[3] [Light ON]-Taste / [Light OFF]-Taste
Wird diese Taste gedrückt, wird die Erkennungsbeleucht, die unter [2]
gewählt wurde dauerhaft ein- oder ausgeschaltet.
n
Vorgehensweise beim Prüfen der PEC-Erkennungsbeleuchtung
Vorgehensweise
(1) Wählen Sie mit der Taste [1] die zu prüfende PEC-Erkennungskamera.
(2) Wählen Sie mit der Taste [2] das zu verwendende Beleuchtungsmuster.
(3) Wählen Sie mit [3] die zu verwendenden Beleuchtungsbedingungen und
prüfen Sie die Beleuchtung.
DEUKYX
1-95193-3100
6.3 RECOG
6.3.3 Capture Img.
Wird der [Capture Img.]-Tab im Bildschirm "RECOG" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
F3A76
Tabs
Der "Capture Img."-Bildschirm verfügt über die folgenden 2 Register-Tabs.
Wird ein Tab gedrückt, wird die zugehörige Registerkarte geöffnet
Registerkarte Beschreibung
Cmp. Recog
In dieser Registerkarte wird mit der Bauteilerkennungskamera
ein Bild aufgenommen und die Triggerlinie und die Kamera
werden geprüft.
PEC Recog
In dieser Registerkarte wird mit der PEC-Erkennungskamera ein
Bild aufgenommen und die Kabelverbindung und die Kamera
werden geprüft.
