4.1 General

[9] Operator #2 ope. level

Durch diese Auswahl wechselt der Bildschirm zu einer Version speziell vür

den Bedienertyp Operator 2.

Normal

: Wird dies ausgewählt, wird der normale Bildschirm angezeigt.

Easy

: Wenn ausgewählt, wird der Bildschirm in einen speziellen

Hauptbildschirm, in dem die Anzahl der Bedienschaltächen

geringer ist als auf dem normalen Bildschirm, für

Produktionsstart, Stopp und erneutes Laden von Bauteilen usw.

geändert.

[10] Panel lock mode

Wählen Sie den Verriegelungsmodus für das vordere oder das hintere

Bedienfeld.

Press twice

: Das Bedienfeld wird verriegelt, wenn [PNL CHANGE]

zweimal nacheinander gedrückt wird.

Press and hold

: Das Bedienfeld wird verriegelt, wenn [PNL CHANGE]

lange gedrückt wird.

[11] Automatic cover lock

Mit dieser Funktion wird die Abdeckung nach dem Schließen automatisch

verriegelt.

[12] Feeder Locate Check

Hierdurch wird geprüft, ob die auf der Maschine angebrachten Feeder,

den Feeder im Programm entsprechen. Außerdem wird geprüft, ob die

Bedingungen für den Start des Automatikbetriebs erfüllt sind.

SL-Feeder type

Richten Sie die zu verwendenden SL-Feeder ein.

C/D

: Typ C und D gleichzeitig verwenden.

: Nur Typ D verwenden.

: Nur Typ C verwenden.

SL-Fdr. package check

Wählen Sie „Disable“ oder „Enable“, wenn Sie die Feeder-Anordnung

einschließlich der SL-Zuführungen prüfen, die nicht für die Produktion

verwendet werden.

[13] Machine condition syslog

Wählen Sie 0 bis 3, um zu bestimmen, was in die Maschinenprotokolldatei

geschrieben wird.

: Keine Ausgabe (Voreinstellung)

: Effektive Motorbelastung

: Messergebnis LP-Höhe

: Effektive Motorbelastung und Messergebnis LP-Höhe

DEUKYX

2-90193-3100

4.2 Line Cong.

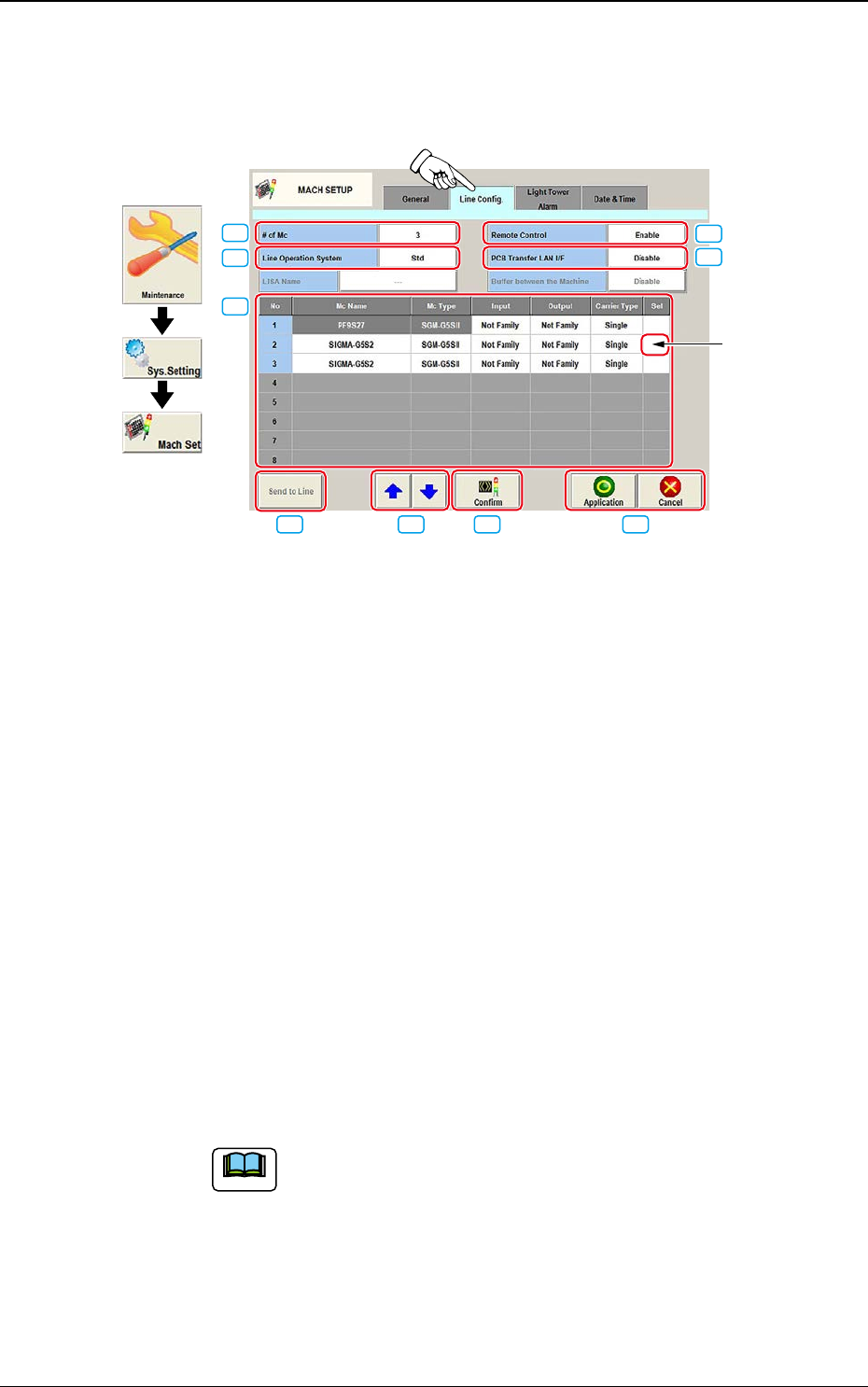

Wird der [Line Cong.]-Tab im Bildschirm "MACH SETUP" gedrückt, öffnet

sich der folgende Bildschirm.

Grafischer

Ablauf

[2]

[3]

[4]

[5]

[6] [7] [8] [9]

[1]

Verschiebbare Zelle

F3B80

[1] # of Mc

In diesem Textfeld wird die Anzahl der Maschinen in der Linie eingegeben.

[2] Line Operation System

Hier wird unter den folgenden Optionen das Betriebssystem für die Linie

ausgewählt.

Std

: Normalerweise wird dies gewählt.

LISA

: Wurde NA02001 LISA System Software SIGMA Series (Option)

gekauft und soll es verwendet werden, wird dies ausgewählt.

[3] Remote Control

“Enable” oder “Disable” wählen Sie, ob eine Maschine der Linie

ferngesteuert werden soll.

Enable

: Wenn ausgewählt, ist die Fernsteuerung aktiviert.

Disable

: Wenn ausgewählt, ist die Fernsteuerung (Liniensstart, LP-

Transport zwischen Maschinen etc.) für die Maschinen der Linie

deaktiviert.

Hinweis

LP-Entladung etc. sind aktiviert.

[4] PCB Transfer LAN I/F

In diesem Feld wird festgelegt, ob das LAN verwendet werden soll.

Enable

: Wenn ausgewählt, ist das LAN aktiviert.

Disable

: Wenn ausgewählt, ist das LAN deaktiviert.

DEUKYX

2-91193-3100

4.2 Line Cong.

[5] Line Machine Data Display Section

Hier werden die Daten Maschinen der Linie angezeigt

Mc Name

In diesem Feld nden SIe den Maschinennamen oder die IP-Adresse.

Mc Type

In diesem Feld wird der Maschinentyp ausgewählt.

Input, Output

In diesem Feld wird ausgewählt, ob die Ein- und die Ausgabemaschine

zugeordnete Maschinen (SIGMA-Serie) oder nicht zugeordnete Maschinen

sind.

Carrier Type

Für einen Carrier-Typ wählen Sie "Single" oder "Dual".

Sel

In diesem Feld werden Maschinen, die neu angeordnet werden sollen,

ausgewählt.

[6] [Send to Line]-Taste

Wird diese Taste gedrückt, werden die Linienkongurationsdaten an die

Maschinen gesendet.

[7] Taste Neuanordnung

Beim Drücken der Taste werden die Maschinen neu angeordnet.

Nachdem Sie die Zelle mit der Maschine ausgewählt haben, können sie die

Maschinenposition mit den Tasten [

] or [ ] ändern.

[8] [Conrm]-Taste

Wird diese Taste gedrückt, wird die in in “[5] Line Machine Data Display

Section” ausgewählte Maschine bestätigt. Dabei schaltet sich die Leuchte des

Signalturms ein und der Summer ertönt.

[9] [Application]-Taste

Mit dieser Taste werden die eingegebenen Werte übernommen.

[Cancel]-Taste

Wird diese Taste gedrückt, werden die Eingaben verworfen und die

gespeicherten Daten neu geladen.
