DEUKYX 1-3 193-3100 2. MAINTENANCE 2. MAINTENANCE Mit diesem Bildschirm können Sie die Maschine justieren, die Leistung prüfen und verschiedene Teaching-Funktionen ausführen. Wird im Bildschirm "HAUPT"-Seite di…

100%1 / 268
DEUKYX
1-2193-3100
1. Übersicht über die Menüs für die Wartung
Recog. 6.3
Light Board
6.3.1
Recog Light
6.3.2
Capture Img. 6.3.3
6.3.4
Com.Stat
6.4
Application
6.5.1
MC Info
Setup Log
6.5.2
6.5
Prgm.Info.
Count Board
6.3.5
Others
DVC Check
6
7
InP/OutP 6.1
InP Chk 6.1.1
OutP Chk 6.1.2
List Dsp 6.1.3
Motor 6.2
Operation 6.2.1
Sys Info 6.2.2
Sub buttons
System #1 to #4
Axis dt #1 to #4
Servo amp ...
(1)
(2)
(1)
(2)
(3)
(1)
(2)
(3)
DI stop
State monitor
Parameter
List 6.2.4
MAINT WN
8Pass Opn.
6.2.3
Tabs
Normal
Multi-HD
Firmware
Tabs
6.5.3
Referenz(Fortsetzung der vorhergehenden )
F3A2
DEUKYX
1-3193-3100
2. MAINTENANCE
2. MAINTENANCE

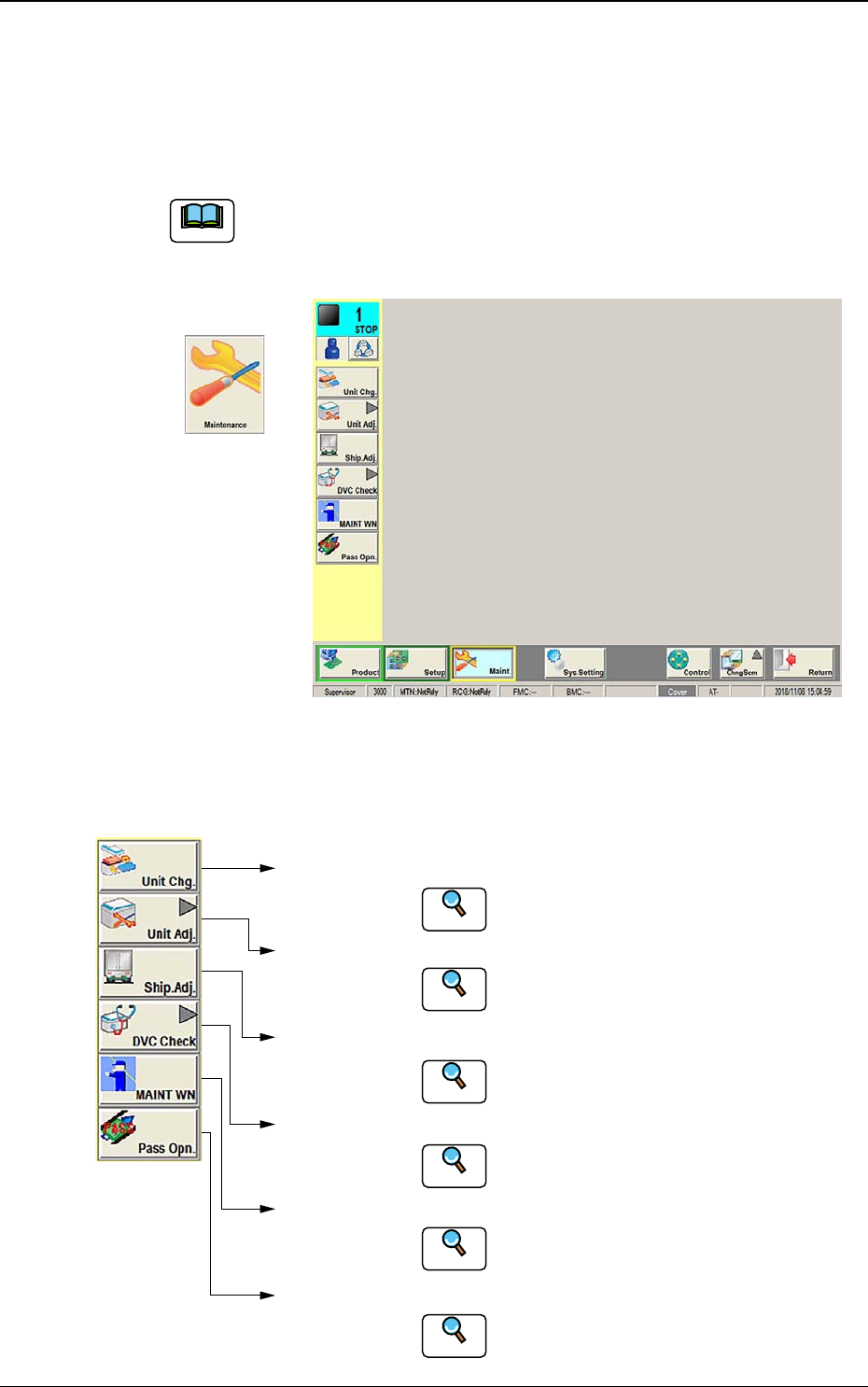

Mit diesem Bildschirm können Sie die Maschine justieren, die Leistung prüfen
und verschiedene Teaching-Funktionen ausführen.
Wird im Bildschirm "HAUPT"-Seite die Taste [Maintenance] gedrückt, erscheint,
nachdem Sie sich angemeldet haben, der "Wartungs"-Bildschirm.
Hinweis
Die Anzeigen auf dem Bildschirm variieren abhängig von den Zugriffsrechten
des Benutzers.
Grafischer
Ablauf
F3A3
Die Haupt-[Maintenance]-Menütasten sind so angeordnet, dass die
Bedienbildschirme angezeigt werden, auf denen die einzelnen Funktionen der
Maschinenwartung (SPECIAL SEL) ausgeführt werden.
[Unit Chg.]
Schaltfläche
[Unit Adj.]
Schaltfläche
[Ship. Adj.]
Schaltfläche
[DVC Check]
Schaltfläche
[MAINT WN]
Schaltfläche
[Pass Opn.]
Schaltfläche
Öffnet den "Unit Change"-Bildschirm.
Siehe auch "3. Unit Change" in Kaptel 1 für
Details.
Öffnet das "Unit Adj."-Untermenü
Siehe auch "4. Unit Adj." in Kaptel 1 für
Details.
Öffnet den "Shipment Adj."-Bildschirm.
Siehe auch "5. Shipment Adj." in Kaptel 1 für
Details.
Öffnet das "DVC Check"-Untermenü
Siehe auch "6. DVC Check" in Kaptel 1 für Details.
Öffnet den "Maint.WM"-Bildschirm.
Siehe auch "7. Maint.WM" in Kaptel 1 für Details.
Öffnet den "Pass Opn."-Bildschirm.
Siehe auch "8. Pass Opn." in Kaptel 1 für Details.
Referenz
Referenz
Referenz
Referenz
Referenz
Referenz
F3A4
DEUKYX
1-4193-3100
3. Unit Change
3. Unit Change

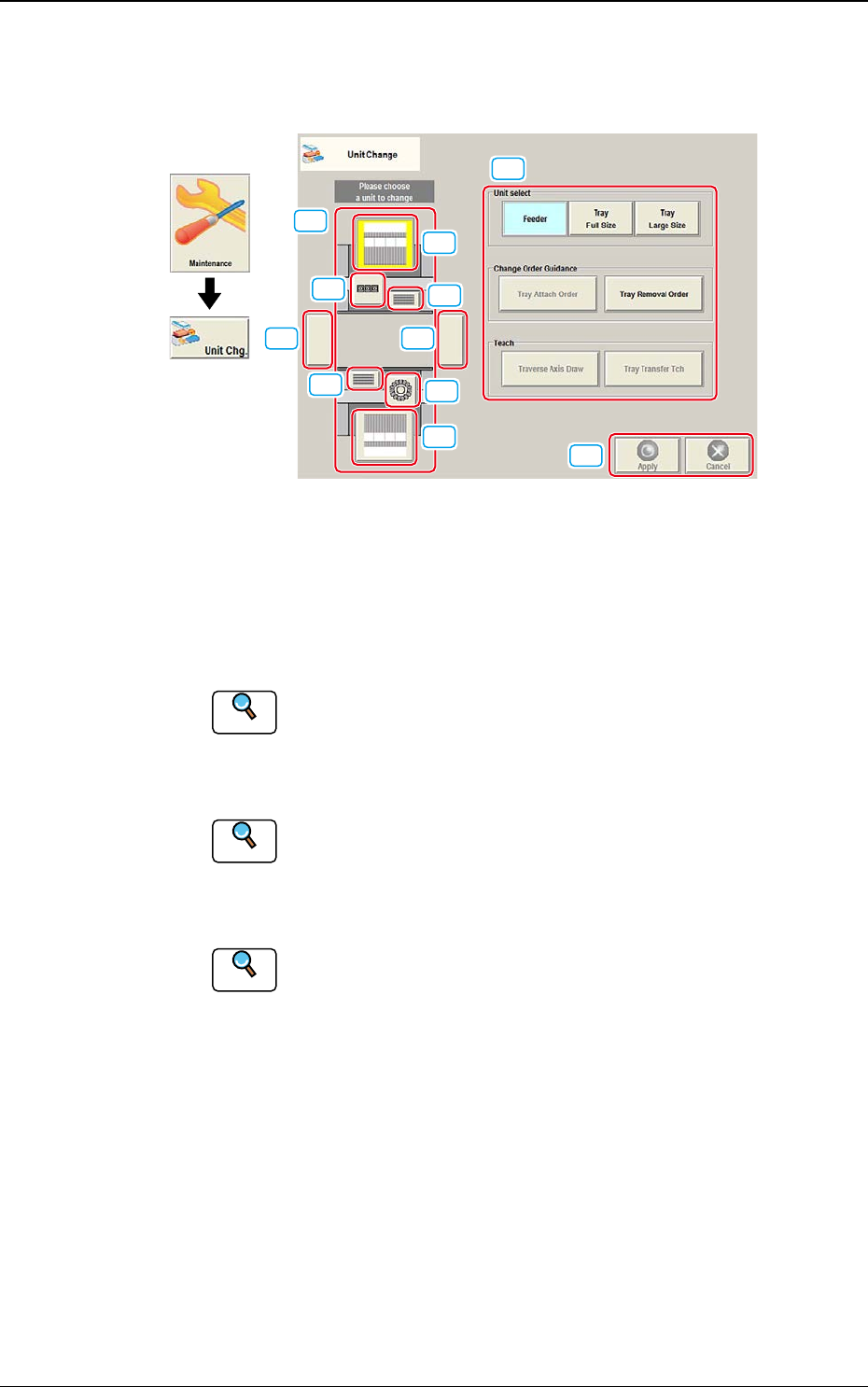

Mit diesem Bildschirm kann der Bediener die Einheit des Systems wechseln.
[1]
[4]
[5]
[4]
[2]
[2]
[3]
[3]
[5]
[6]
[7]
Grafik
Ablauf
F3A5
[1] Einheit-Taste mit Abbildung
Hier werden die Tasten für jede abgebildete Einheit angezeigt. Wird die
Taste der Einheit, die gewechselt werden soll gedrückt, ändern sich auch die
"Einheit-Bedientasten".
[2] Taste Kopfeinheit
Referenz
Unter "3.1 Kopfeinheit" in diesem Kapitel nden Sie weitere
Informationen.
[3] Taste Aufnehmerstation
Referenz
Unter "3.2 Aufnehmerstation" in diesem Kapitel nden Sie weitere
Informationen.
[4] Taste Feeder-Einheit
Referenz
Unter "3.3 Feeder-Einheit" in diesem Kapitel nden Sie weitere
Informationen.
[5] Taste Transporteinheit
Diese Taste ist optional.
[6] Einheit-Bedientaste
Die Bedientaste der mit der Einheit-Taste ausgewählten Einheit wird
angezeigt. Die Anzeige wechselt entsprechend der ausgewählten Einheit.
[7] [Apply]-Taste und [Cancel]-Taste
[Apply]-Taste
: Wird die Taste gedrückt, wird die geänderte Einheit in
die Fertigungslinienkonguration übernommen.
[Cancel]-Taste
: Wird die Taste gedrückt, werden die Änderungen
verworfen und das System kehrt zur vorherigen Einheit
zurück.
