1 Introduzione Istruzioni per l’uso dell’SAVM
1.4 Classificazione degli utenti Edizione 08/2002
8
1.4 Classificazione degli utenti
Il software di funzionamento è strutturato in modo che determinate funzioni o menu possono es-
sere eseguite o richiamate solo da personale appositamente addestrato. È necessario distinguere
le seguenti classi:
– Operatore,
– Preparatore e
– Tecnico d'assistenza.
L'accesso ad ogni classe può essere protetto da una password. Capitoli con informazioni a piè
pagina per categorie di utenti superiori di ”operatore” contengono un'indicazione relativa alla ca-
tegoria di utente.
L'operatore
Fanno parte della categoria dell'operatore le persone addestrate all'uso della macchina. Essi pos-
sono eseguire funzioni nell'ambito delle funzioni di comando della macchina, ovvero possono
richiamare i menu necessari all'uso della macchina.
Il preparatore
Il preparatore ha seguito corsi specifici di addestramento e gli è stata assegnata l'autorizzazione
delle attività d'allestimento, come p.es. la creazione di configurazioni d'allestimento, il calcolo di
parametri Vision etc.
Il tecnico d'assistenza
Questa classe è riservata ai tecnici della Siemens. Essi sono addestrati ad eseguire operazioni di
assistenza tecnica, ovvero a modificare l'allestimento e a completare l'allestimento della
macchina.
AVVERTENZA
È vietato svolgere qualsiasi tipo di operazioni nella macchina se non si dispone della conoscenza
della relativa parte del manuale d'istruzioni. Ogni tipo di attività dovrà essere eseguita da perso-
nale appositamente addestrato e qualificato. È obbligatorio attenersi assolutamente a tutte le in-
dicazioni di avvertenza, di cautela e di pericolo.
Istruzioni per l’uso dell’SAVM 1 Introduzione
Edizione 08/2002 1.5 Termini e Abbreviazioni
9
NOTA
Si fa presente che il contenuto di questo manuale d'istruzioni non fa parte di un accordo, pro-
messa o rapporto giuridico o che ne intende modificare uno esistente. Tutti gli obblighi della
Siemens AG risultano dal relativo contratto d'acquisto che contiene anche garanzie complete e di
validità generale. Queste disposizioni contrattuali di garanzia non vengono né integrate né limitate
dalle quanto enunciato da questo manuale d'istruzioni.
1.5 Termini e Abbreviazioni
CO Componente
Tavolo CO Tavolo componenti
Carrello CO Carrello componenti
Piano SV numerato all'interno di una cassetta ovvero di una torre
GPE Abbreviazione per gruppi di componenti esposte a danni
elettrostatici
ESD Electrostatic Sensitive Device (nome inglese per GPE)
VS Vassoio per l'inserimento di componenti
SV Supporto del vassoio
Vassoio Jedec Vassoio unificato, dimensione 320 mm
*
135 mm
Cassetta Caricatore per 10 SV
Trascinatore Dispositivo di leva per trasportare gli SV all' asse di alimentazione
SAVM Scambiatore automatico vassoi a matrice
Posizione di ricaricamento Posizione definita per l'inserimento e l'estrazione di cassette da
parte dell'operatore
SMEMA Interfaccia di trasporto unificata
Piano d’appoggio Piano d'appoggio per caricatori
(Messa a disposizione dei componenti)
Torre Unità completa, composta da asse elevatore (direzione verticale di
movimento) e asse di alimentazione (direzione orizzontale di
movimento)
Posizione di ricaricamento Posizione definita, all'interno della quale gli SV possono essere spo-
stati mediante il trascinatore sull'asse di alimentazione
1 Introduzione Istruzioni per l’uso dell’SAVM
1.6 Descrizione della macchina Edizione 08/2002
10
1.6 Descrizione della macchina
1.6.1 Prospetto

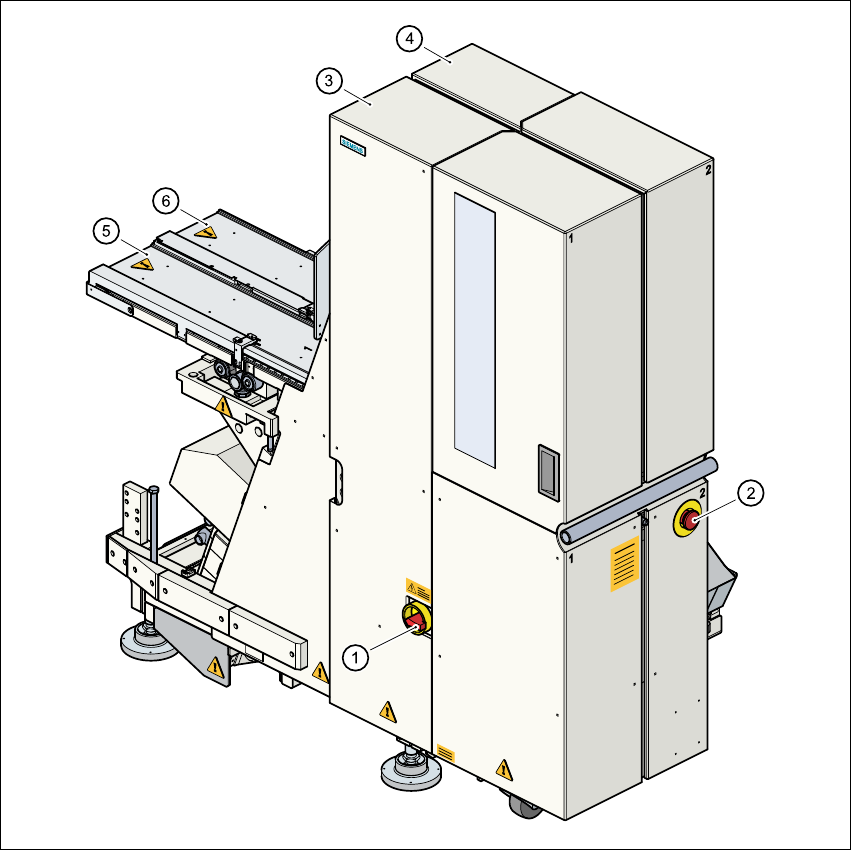

Fig. 1.6 - 1 Scambiatore automatico vassoi, vista lato posteriore
1 Interruttore principale
2 Tasto a fungo per ARRESTO DI EMERGENZA
3 Torre 1 per l'inserimento di max. 40 vassoi
4 Torre 2 per l'inserimento di max. 40 vassoi
5 Asse di alimentazione 1
6 Asse di alimentazione 2
