5 Funzioni singole e di montaggio dell’ SAVM Istruzioni per l’uso dell’SAVM
5.2 Funzioni di montaggio Edizione 08/2002
84
Campo ”Modifica il carico”
Vassoio: immetti...
Quindi viene visualizzato la seguente finestra di dialogo per l'immissione del livello di riempi-
mento.
➠ Nel campo di immissione ”N.vo valore” inserire il valore per il numero effettivo dei componenti
caricati, e confermare l'immissione con OK.
Viene attualizzata l’indicazione del livello di riempimento nella tabella.
Vassoio: Carico massimo.
Conferma che il vassoio del piano prescelto è completamente riempito.
Viene attualizzata l’indicazione del livello di riempimento nella tabella.
Vassoio: Carico massimo.
Conferma che i vassoi nei 10 piani della cassetta scelta sono completamente riempiti.
Viene attualizzata l’indicazione del livello di riempimento nella tabella.
Istruzioni per l’uso dell’SAVM 5 Funzioni singole e di montaggio dell’ SAVM
Edizione 08/2002 5.2 Funzioni di montaggio
85
Campo ”Preleva”
Vassoio: fuori funzione / Vassoio: in funzione
➠ Scegliere un piano nella tabella il cui vassoio si vuole mettere fuori funzione.
➠ Cliccare sul pulsante Vassoio: fuori funzione.
Il vassoio del piano scelto viene messo fuori servizio, cioè bloccato per il prelievo di compo-
nenti. Viene visualizzato un messaggio e il livello di riempimento del relativo piano viene visua-
lizzato in rosso.
➠ Scegliere il piano dalla tabella del quale si desidera rimettere in funzionamento il vassoio. Il
pulsante inattivo ”Vassoio: fuori funzione” viene modificato in ”Vassoio: in funzione”.
➠ Cliccare sul pulsante Vassoio: in funzione.
Il vassoio del piano prescelto viene rimesso in funzione, cioè è pronto per il prelievo. La visua-
lizzazione del livello di riempimento per il relativo piano nella tabella viene visualizzato in
verde.
Vassoio: in funzione
In questo modo tutti i vassoi che sui piani della cassetta prescelta erano messi fuori funzione ven-
gono rimessi in funzione.
5 Funzioni singole e di montaggio dell’ SAVM Istruzioni per l’uso dell’SAVM
5.3 Funzioni singole SAVM Edizione 08/2002
86
5.3 Funzioni singole SAVM
Mediante il pulsante ”Funzioni meccaniche...” della schermata ”Scamb.Autom.Vas.Matrice”
(vedi Fig. 5.2 - 1) si possono richiamare le seguenti funzioni singole per l’SAVM.
AVVERTENZA
Le funzioni singole possono essere eseguite soltanto da personale adeguatamente qualificato ed
addestrato, perché manipolazioni non conformi potrebbero causare lesioni a persone e/o danni
alla macchina.
5.3.1 Finestra di dialogo ”Funz. sing. Camb.Autom.Vas.Matrice”
➠ Cliccare sul pulsante Funzioni meccaniche....
Viene visualizzata la finestra ”Funz. sing. Samb.Autom.Vas.Matrice” (vedi Fig. 5.3 - 1).

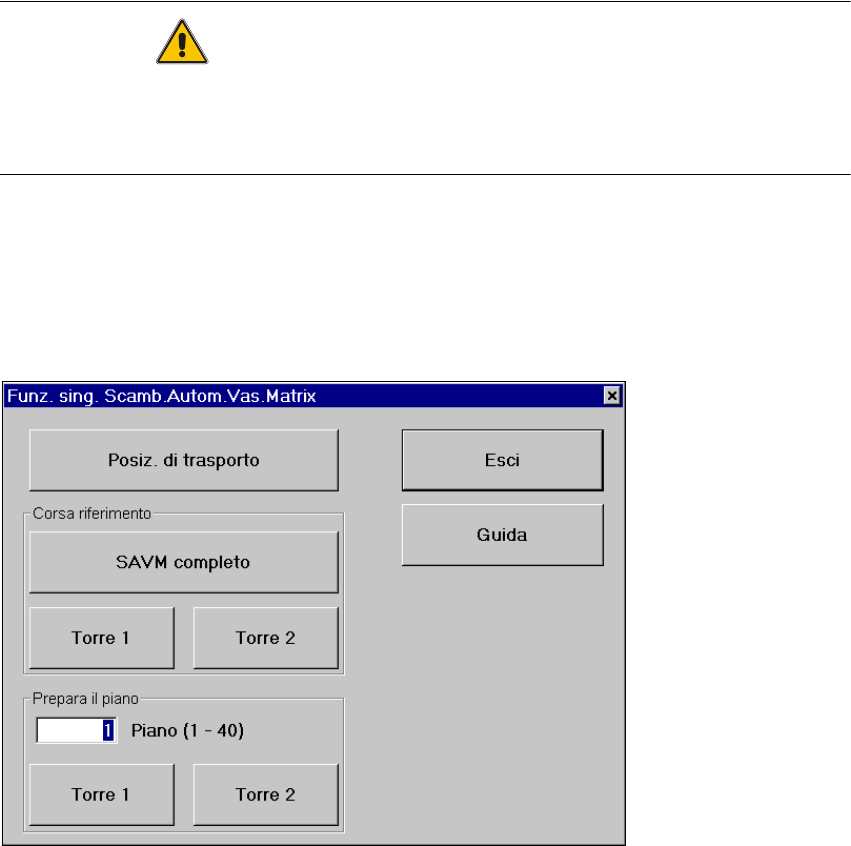

Fig. 5.3 - 1 Finestra di dialogo ”Funz. sing. Samb.Autom.Vas.Matrice”
