Istruzioni per l’uso dell’SAVM 4 Allestimento dell’SAVM
Edizione 08/2002 4.2 Ricaricamento dell’SAVM
71
– L’SAVM può essere ricaricato senza dover arrestare la macchina.
– Durante il montaggio è possibile effettuare i spostamenti verso e dalla posizione di ricarica-
mento dell’SAVM.
–In Paragrafo 5.2.1.2 e Paragrafo 5.3.1.1 sono descritte le funzioni che si possono eseguire con
l’SAVM.
– Se un SAVM è fisicamente presente e collegato al piano di appoggio, i movimenti verso e dalla
posizione di ricaricamento per le funzioni singole sono possibili anche senza il relativo allesti-
mento. Non è possibile impostare il livello di riempimento.
– Se si esegue il ricaricamento durante il montaggio con allestimento diverso, i livelli di riempi-
menti devono essere trasmessi alla stazione in un secondo momento (dopo la trasmissione
del relativo allestimento).
– Il controllo del riempimento dei vassoi si esegue quando si è usciti dalla posizione di ricarica-
mento con l'allestimento attuale presente sulla stazione. Se il ricaricamento viene effettuato
per un allestimento futuro, la richiesta allo stato di riempimento vassoio non può corrispondere
con l'allestimento futuro.
4.2.1 Procedimento per la sostituzione di una cassetta
➠ Aprire il portello soltanto quando la torre ha raggiunto la posizione di riempimento e quando
viene richiesto da parte del software del calcolatore di stazione. Altrimenti si azionerebbe la
funzione STOP DI EMERGENZA.
➠ Aprire il bloccaggio torre sul pomello.
➠ Sostituire solo la cassetta che si trova in posizione di ricaricamento (su livello tavolo)
(vedi Fig. 4.2 - 2).
➠ Premere il dispositivo di bloccaggio cassetta (molla a balestra) verso il basso ed estrarre la
cassetta dalla torre.
➠ Poggiare la nuova cassetta con cautela tra le guide sul tavolo. Premere il dispositivo di bloc-
caggio cassetta verso il basso ed inserire con cautela la cassetta fino al finecorsa. Far innes-
care il bloccaggio.
➠ Controllare se le molle a balestra del dispositivo bloccaggio SV aderiscono alla parete laterale
della cassetta (vedi Fig. 4.2 - 3 su Pagina 74). Prestare attenzione che l’SV si inneschi per-
fettamente e che le molle a balestra non siano difettose.
➠ Chiudere i bloccaggi torre e gli sportelli di protezione. Se non si può chiudere il bloccaggio
torre, controllare se tutti gli SV si trovano in posizione corretta nella torre
(vedi Fig. 4.2 - 2 su Pagina 73).
4 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
4.2 Ricaricamento dell’SAVM Edizione 08/2002
72
4.2.2 Procedura per la sostituzione dei supporti di vassoi
➠ Aprire il portello soltanto quando la torre ha raggiunto la posizione di riempimento e quando
viene richiesto da parte del software del calcolatore di stazione. Altrimenti si azionerebbe la
funzione STOP DI EMERGENZA.
➠ Aprire il bloccaggio torre sul pomello.
➠ Premere il dispositivo di bloccaggio SV (vedi Fig. 4.2 - 2 e Fig. 4.2 - 3) sul piano indicato verso
sinistra ed estrarre con cautela l’SV.
➠ Inserire il nuovo SV con cautela nella cassetta finché si inneschi nel dispositivo di bloccaggio
SV. La molla a balestra deve aderire alla parete laterale della cassetta.
Vedi anche Fig. 4.2 - 3 su Pagina 74. Prestare attenzione che l’SV si inneschi correttamente e
che le molle a balestra non siano difettose.
➠ Chiudere i bloccaggi torre e gli sportelli di protezione.
AVVERTENZA
Premete all’infuori il bloccaggio del supporto vassoi quel tanto che basta a rilasciare appena l’SV.
Se lo si tende troppo e perde il precarico, i supporti vassoi non verranno più mantenuti in posizione
e potrà verificarsi un malfunzionamento dell’intera macchina.
AVVERTENZA
Non utilizzare cassette con molle a balestra difettose, bensì sostituirle!
AVVERTENZA
Non utilizzare SV curvati o rotti, bensì sostituirli!
Istruzioni per l’uso dell’SAVM 4 Allestimento dell’SAVM
Edizione 08/2002 4.2 Ricaricamento dell’SAVM
73

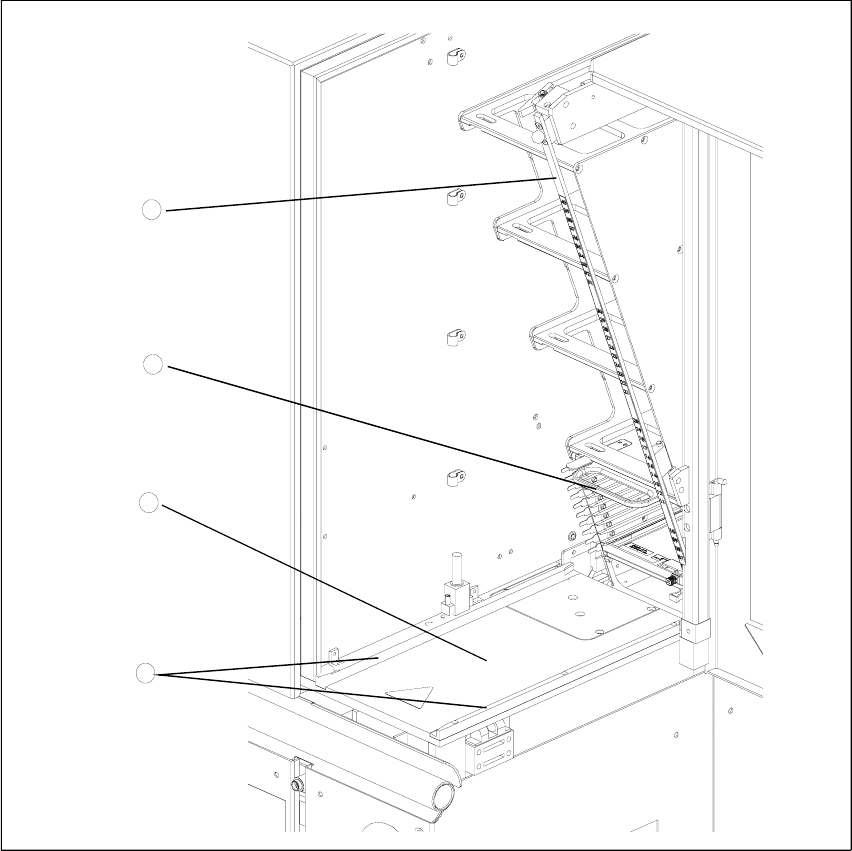

Fig. 4.2 - 2 Ricaricare l’SAVM
Legenda
1 Bloccaggio torre con pomello
2 Piano tavolo
3 Cassetta in posizione di ricaricamento
4Guide
2
1
3
4
