Istruzioni per l’uso dell’SAVM 4 Allestimento dell’SAVM
Edizione 08/2002 4.3 Svuotare il contenitore degli scarti
77
4.3 Svuotare il contenitore degli scarti
Il contenitore degli scarti e il contenitore cinghia si trovano sul lato destro della torre 2 su di un
meccanismo ad estrazione manuale.
Per svuotare il contenitore degli scarti, aprire il bloccaggio a scatto accanto alla maniglia ed
estrarre con cautela il meccanismo finché il contenitore degli scarti può essere estratto late-
ralmente. Dato che i rulli cinghia nel contenitore cinghia sbobinano una parte della cinghia, è ne-
cessario prestare attenzione alla corretta guida delle cinghie stesse.
Dopo l'inserimento del contenitore degli scarti, al momento del reinserimento del meccanismo
d'estrazione (fino al innesco), le cinghie vanno riavvolte.

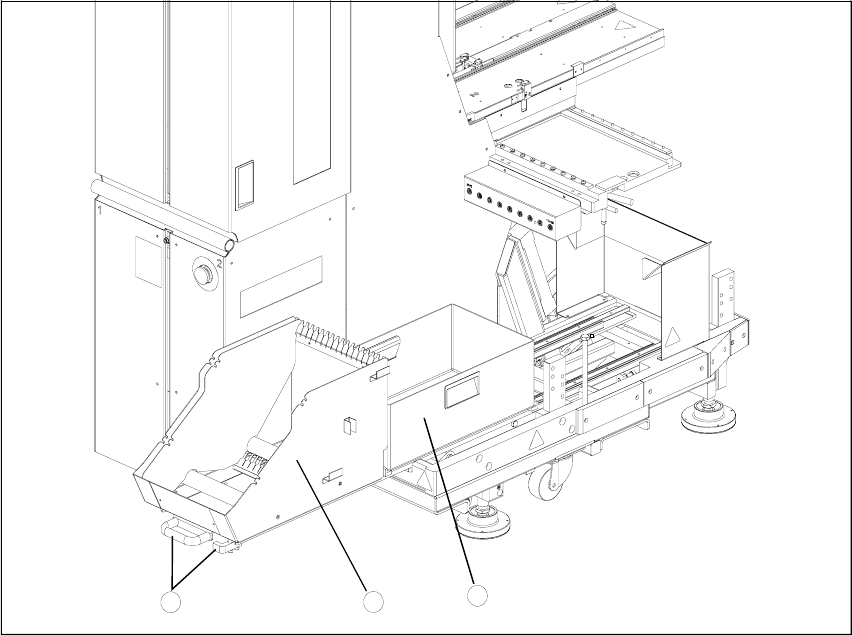

Fig. 4.3 - 1 Cassetta di scarto
Legenda
1 Contenitore degli scarti
2 Contenitore cinghia
3 Bloccaggio a scatto e maniglia
3
2
1
