5 Funzioni singole e di montaggio dell’ SAVM Istruzioni per l’uso dell’SAVM
5.2 Funzioni di montaggio Edizione 08/2002
82
5.2.1.1 Significato delle voci nella tabella per l'occupazione di una cassetta
– Stato
Visualizzazione stato per il livello di riempimento attuale.
– Carico
livello di riempimento attuale e minimo
(Il livello di riempimento viene attualizzato ca. ogni 20 secondi durante il montaggio.).
– Piano
Numero del piano
(Una cassetta è suddivisa in 10 piani.).
– Scompartimento
Numero dello scompartimento CO nel vassoio (si possono definire al max. 150 scomparti-
menti).
– Nome CO
Nome dei relativi componenti nel vassoio.
Istruzioni per l’uso dell’SAVM 5 Funzioni singole e di montaggio dell’ SAVM
Edizione 08/2002 5.2 Funzioni di montaggio
83
5.2.1.2 Funzioni nella schermata ”SIPLACE – Scamb.Autom.Vas.Matrice”
Muovi vs. pos. ricaric.
L’SAVM porta la torre, del quale è scelta una cassetta, in posizione di ricarica.
La visualizzazione di stato della torre attiva viene visualizzata in giallo.
Esci da posiz. ricaricam.
I vassoi indicati nell'allestimenti vengono avvicinati e controllati all’interno della torre, nella quale
è selezionata una cassetta. La visualizzazione stato della torre attiva viene visualizzata in verde.
NOTA
Se è attivata la casella di controllo ”Con contr. occupazione” viene controllato se un allestimento
nei piani è effettivamente presente. Il risultato del controllo viene visualizzato in una finestra di
dialogo.
Prepara piano
Il vassoio viene estratto dal piano selezionato nella tabella insieme al supporto del vassoio e por-
tato nella posizione di acquisizione.
NOTA
Se nella posizione di acquisizione è già presente un vassoio, lo stesso viene prima riportato al suo
piano definito.
Funzioni meccaniche...
Richiamare le funzioni singole per l’SAVM (vedi Paragrafo 5.3).
5 Funzioni singole e di montaggio dell’ SAVM Istruzioni per l’uso dell’SAVM
5.2 Funzioni di montaggio Edizione 08/2002
84
Campo ”Modifica il carico”
Vassoio: immetti...

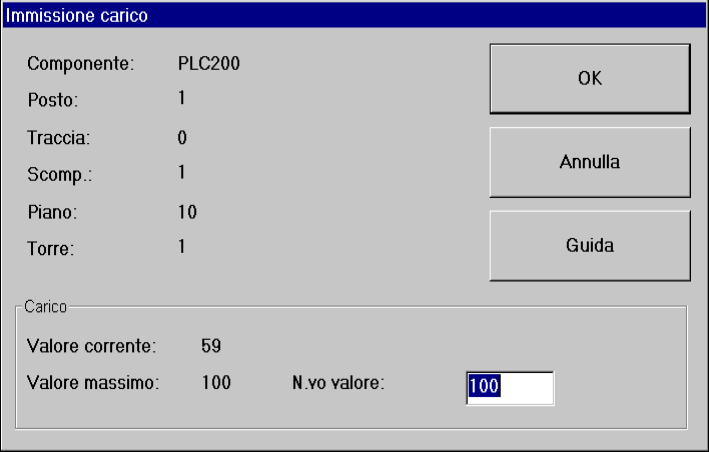

Quindi viene visualizzato la seguente finestra di dialogo per l'immissione del livello di riempi-
mento.
➠ Nel campo di immissione ”N.vo valore” inserire il valore per il numero effettivo dei componenti
caricati, e confermare l'immissione con OK.
Viene attualizzata l’indicazione del livello di riempimento nella tabella.
Vassoio: Carico massimo.
Conferma che il vassoio del piano prescelto è completamente riempito.
Viene attualizzata l’indicazione del livello di riempimento nella tabella.
Vassoio: Carico massimo.
Conferma che i vassoi nei 10 piani della cassetta scelta sono completamente riempiti.
Viene attualizzata l’indicazione del livello di riempimento nella tabella.
