3 Allestimento dell’SA VM Istruzioni per l’uso dell’SA VM 3.1 T rasporto dell’SA VM Edizione 08/2002 54 3.1.5 T rasporto mediante carrello elevatore ➠ Utilizzare un carrello elev atore con forche regolabili. ➠ Inserire l…
Istruzioni per l’uso dell’SAVM 3 Allestimento dell’SAVM
Edizione 08/2002 3.1 Trasporto dell’SAVM
53
➠ Girando la manovella in senso orario, (vedi Fig. 3.1 - 2) far alzare l’SAVM fino al fine corsa.

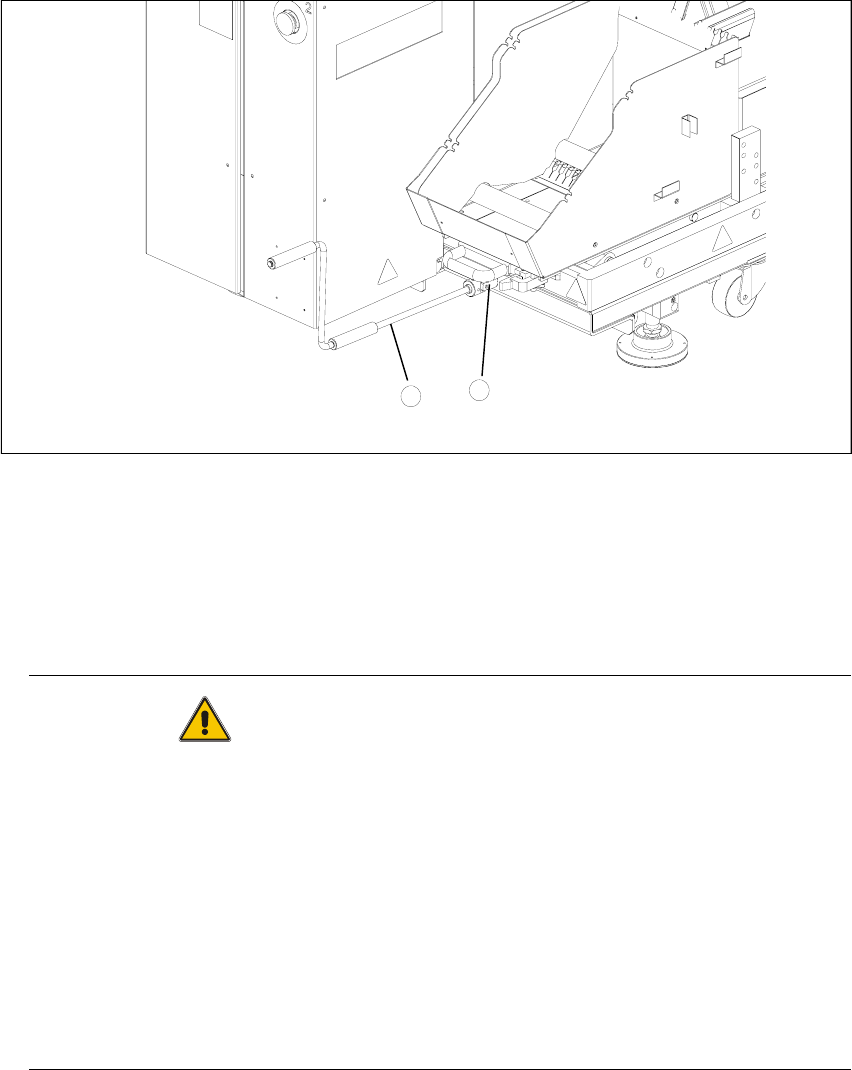

Fig. 3.1 - 2 Manovella
Legenda
1 Manovella
2 Snodo di collegamento per manovella
➠ Movimentare l’SAVM tirandolo o spingendolo alla maniglia.
ATTENZIONE
Fare pressione sugli assi di alimentazione, può causare danni. Evitare di fare pressione sulle
assi di alimentazione.
Pezzi appoggiati sulle assi di alimentazione possono modificare l'impostazione o influenzare il
funzionamento del relé fotoelettrico anticrash. Non appoggiare i cavi di collegamenti o altri
pezzi sugli assi di alimentazione.
Allo stesso modo non si deve far peso o pressione durante il trasporto sui rivestimenti delle
cinghie dell’asse di alimentazione. Spingendo o tirando l’SAVM sui rivestimenti delle cinghie si
può causare un malfunzionamento di tutta la macchina.
2
1
3 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
3.1 Trasporto dell’SAVM Edizione 08/2002
54
3.1.5 Trasporto mediante carrello elevatore
➠ Utilizzare un carrello elevatore con forche regolabili.
➠ Inserire le forche dal lato del torre 1 nelle guide (vedi Fig. 3.1 - 3).
NOTA
Prima del trasporto si deve rimuovere la protezione di prevenzione all’accesso (vedi Paragrafo
3.1.3).

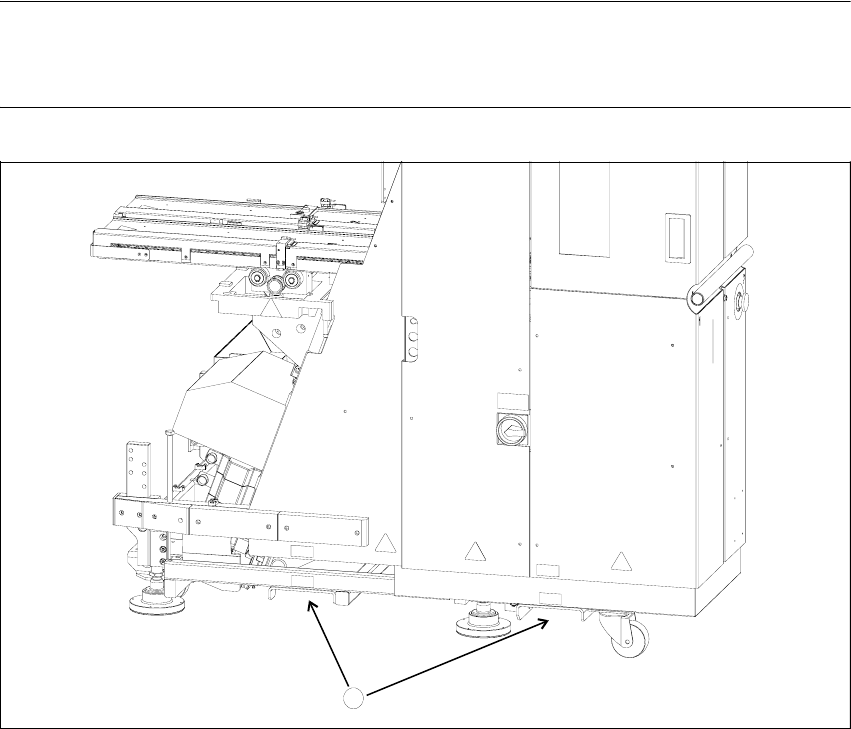

Fig. 3.1 - 3 Guide
Legenda
1Guide
1
Istruzioni per l’uso dell’SAVM 3 Allestimento dell’SAVM
Edizione 08/2002 3.2 Impostazioni
55
3.2 Impostazioni
3.2.1 Impostazione della protezione di prevenzione all'accesso asse di
alimentazione
AVVERTENZA
Prestare attenzione alla giusta posizione di montaggio della protezione di prevenzione all'ac-
cesso, altrimenti la funzione di protezione non è assicurata.
La posizione di montaggio della protezione di prevenzione all'accesso dipende dal fatto a quale
stazione SIPLACE e a quale lato (altezza differente delle cappe di protezione) viene agganciato.

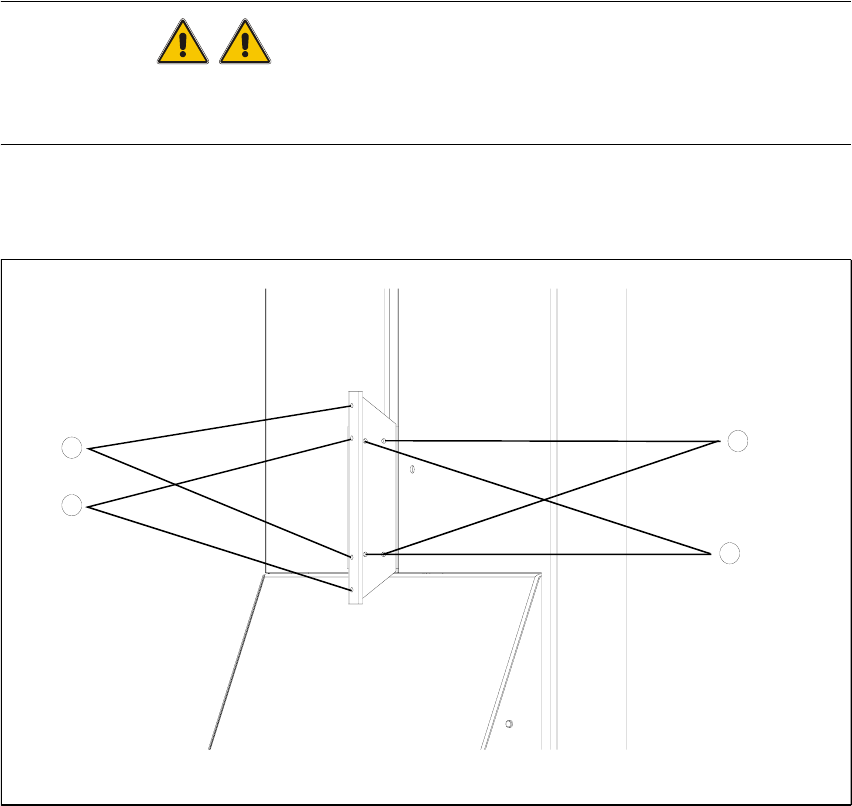

Fig. 3.2 - 1 Impostazione della protezione di prevenzione all'accesso
Legenda
1 posizione di montaggio superiore della protezione di prevenzione all'accesso per piano di
appoggio 1
2 posizione di montaggio inferiore della protezione di prevenzione all'accesso per piano di
appoggio 3
3 posizione di montaggio dell'angolo per SIPLACE S-25 HM
4 Altra posizione di montaggio
2
3
1
4
