2 Sicurezza di funzionamento Istruzioni per l’uso dell’SA VM 2.2 Dispositivi di sicurezza Edizione 08/2002 38 Fig. 2.2 - 3 Protezione di prevenz ione all'accesso asse elevatore Legenda 1 Protezione di prevenzione al…
Istruzioni per l’uso dell’SAVM 2 Sicurezza di funzionamento
Edizione 08/2002 2.2 Dispositivi di sicurezza
37
2.2.2 Protezione di prevenzione all’accesso asse di alimentazione e dell’asse
elevatore
La protezione di accesso inibisce l'accesso alla zona tra SAVM e macchina SIPLACE.
PERICOLO
La protezione di prevenzione all'accesso per l’interstizio tra SAVM e macchina SIPLACE e il pan-
nello destro della macchina devono sempre essere montate. Prestare attenzione all'impostazione
corretta della protezione di prevenzione all'accesso (vedi Paragrafo 3.2.1).
Se non vengono utilizzati tutti i piani d'appoggio sul tavolo CO bisogna inserire la relativa prote-
zione di prevenzione all'accesso (vedi manuale d'istruzioni SIPLACE S-25 HM).
La protezione di prevenzione all’accesso dell’asse elevatore deve essere applicata prima di ogni
aggancio dell’SAVM e poggiare al suolo durante il funzionamento (vedi Paragrafo 3.4).
Prima del trasporto rimuovere la protezione di prevenzione all’accesso dell’asse elevatore (vedi
Paragrafo 3.1.3).
Fig. 2.2 - 2 Protezione di prevenzione all'accesso asse di alimentazione
1
2 Sicurezza di funzionamento Istruzioni per l’uso dell’SAVM
2.2 Dispositivi di sicurezza Edizione 08/2002
38

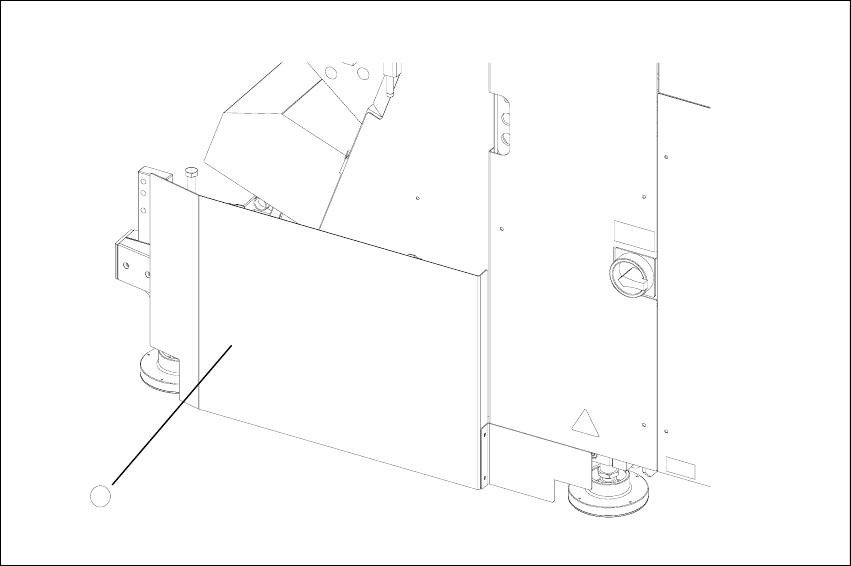

Fig. 2.2 - 3 Protezione di prevenzione all'accesso asse elevatore
Legenda
1 Protezione di prevenzione all'accesso asse di alimentazione
2 Protezione di prevenzione all'accesso asse elevatore
2
Istruzioni per l’uso dell’SAVM 2 Sicurezza di funzionamento
Edizione 08/2002 2.2 Dispositivi di sicurezza
39
2.2.3 Tasto a fungo per ARRESTO DI EMERGENZA
2.2.3.1 Tasto a fungo per ARRESTO DI EMERGENZA, bloccante, con protezione
antisblocco secondo EN 418
Tutto l'impianto con p.e. stazione SIPLACE S-25 HM e SAVM viene immediatamente fermato.
Il montaggio viene interrotto e, quando la macchina è nuovamente in stato di funzionamento, può
essere annullato o continuato. Prestare attenzione a schede che eventualmente parzialmente
lavorate.
Il tasto a fungo per ARRESTO DI EMERGENZA (posizione vedi Fig. 2.2 - 4) è un tasto rosso con
una testa a forma di fungo che, dopo la sua attivazione rimane innescato in tale posizione. In caso
di attivazione del tasto a fungo per ARRESTO DI EMERGENZA, i contatti di commutazione dei
circuiti di sicurezza si aprono – le due combinazioni di contatti di sicurezza (CCS) scattano. Le
tensioni del circuito intermedio (500 V) per i Master-Drive vengono disabilitati. Ambedue gli assi
elevatori e di alimentazione vengono disattivati. La logica del Master-Drive viene sempre alimen-
tata con 24 V CC. Sullo schermo viene visualizzato il messaggio ”Arresto emergenza confermato”.
2.2.3.2 Posizione del tasto a fungo per ARRESTO DI EMERGENZA sull’SAVM

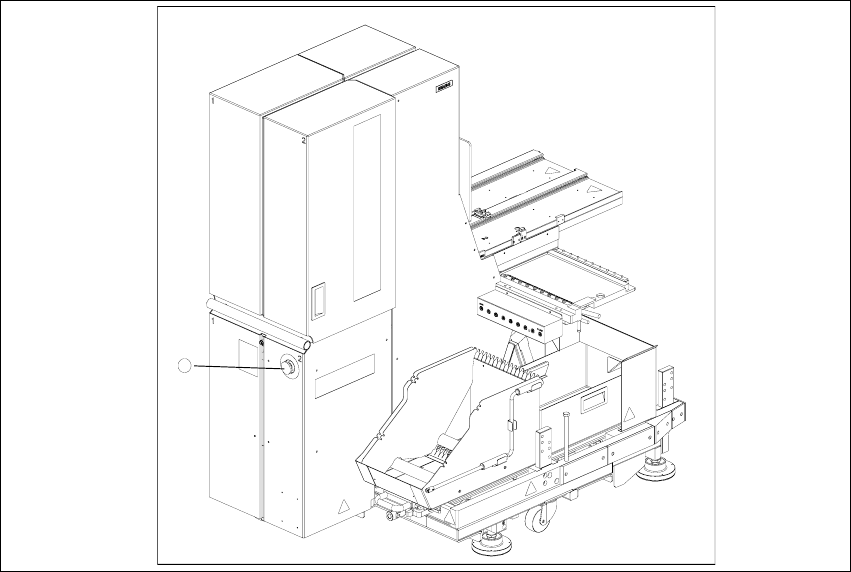

Fig. 2.2 - 4 Posizione tasto a fungo per ARRESTO DI EMERGENZA
Legenda
1 Tasto a fungo per ARRESTO DI EMERGENZA
1
