3.4 Aggancio
Fig. 3.4 - 1 Preparare l’SAVM per l'aggancio (lato sinistro)
Legenda
1 Piedi macchina
2 Cavo di collegamento dell’SAVM
3 Calibro di messa a punto
4 Fori per le spine di centraggio
5 Fori per avvitare il tavolo CO alla stazione SIPLACE
4
5
3
2
1
5
4
3 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
3.4 Aggancio Edizione 08/2002
62
l’SAVM può essere agganciato al piano di appoggio 1 o 3 di una stazione SIPLACE S-25 HM.
NOTA
Per eseguire l'aggancio sono necessarie due persone. Prima dell'aggancio, il piano di appoggio
previsto sulla macchina di montaggio va adeguatamente preparato (indietreggiamento della
cappa di protezione, pulizia della zona di aggancio ecc.).
Osservare il cartello di avviso sull’SAVM sotto ai due sportelli di protezione:
- l’SAVM deve trovarsi sempre in posiz. di trasporto.
- la testa di montaggio deve essere stata spostata dalla zona di carico dell’SAVM
- deve essere staccata la parte superiore del modulo Vision CO
- deve essere staccato il contenitore degli scarti CO.
➠ Aprire il serraggio dei piedi macchina (vedi Fig. 3.4 - 2) e avvitare completamente i piedi
macchina.
Questo passo è necessario solo durante il 1. processo di aggancio!
Fig. 3.4 - 2 Piede macchina
Legenda
1 Piede macchina
2 Viti di arresto
2
1
Istruzioni per l’uso dell’SAVM 3 Allestimento dell’SAVM
Edizione 08/2002 3.4 Aggancio
63
➠ Svitate la mascherina, in basso, della protezione di prevenzione all’accesso asse elevatore.
➠ Applicate la protezione di prevenzione all’accesso asse elevatore da sopra nella guida prevista
e drizzatela al suolo. Fissate nuovamente la mascherina.
Nel primo procedimento di aggancio, questo passo va eseguito solo più tardi!

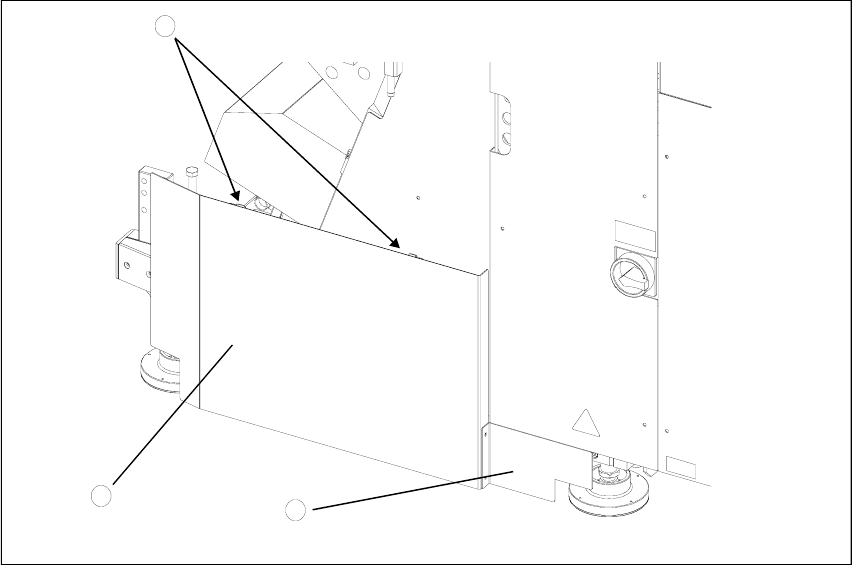

Fig. 3.4 - 3 Montaggio della protezione di prevenzione all’accesso asse elevatore
Legenda
1 Protezione di prevenzione all’accesso asse elevatore
2 Mascherina
3 Listelli di guida
1
3
2
