4 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
4.2 Ricaricamento dell’SAVM Edizione 08/2002
72
4.2.2 Procedura per la sostituzione dei supporti di vassoi
➠ Aprire il portello soltanto quando la torre ha raggiunto la posizione di riempimento e quando
viene richiesto da parte del software del calcolatore di stazione. Altrimenti si azionerebbe la
funzione STOP DI EMERGENZA.
➠ Aprire il bloccaggio torre sul pomello.
➠ Premere il dispositivo di bloccaggio SV (vedi Fig. 4.2 - 2 e Fig. 4.2 - 3) sul piano indicato verso
sinistra ed estrarre con cautela l’SV.
➠ Inserire il nuovo SV con cautela nella cassetta finché si inneschi nel dispositivo di bloccaggio
SV. La molla a balestra deve aderire alla parete laterale della cassetta.
Vedi anche Fig. 4.2 - 3 su Pagina 74. Prestare attenzione che l’SV si inneschi correttamente e
che le molle a balestra non siano difettose.
➠ Chiudere i bloccaggi torre e gli sportelli di protezione.
AVVERTENZA
Premete all’infuori il bloccaggio del supporto vassoi quel tanto che basta a rilasciare appena l’SV.
Se lo si tende troppo e perde il precarico, i supporti vassoi non verranno più mantenuti in posizione
e potrà verificarsi un malfunzionamento dell’intera macchina.
AVVERTENZA
Non utilizzare cassette con molle a balestra difettose, bensì sostituirle!
AVVERTENZA
Non utilizzare SV curvati o rotti, bensì sostituirli!
Istruzioni per l’uso dell’SAVM 4 Allestimento dell’SAVM
Edizione 08/2002 4.2 Ricaricamento dell’SAVM
73
Fig. 4.2 - 2 Ricaricare l’SAVM
Legenda
1 Bloccaggio torre con pomello
2 Piano tavolo
3 Cassetta in posizione di ricaricamento
4Guide
2
1
3
4
4 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
4.2 Ricaricamento dell’SAVM Edizione 08/2002
74

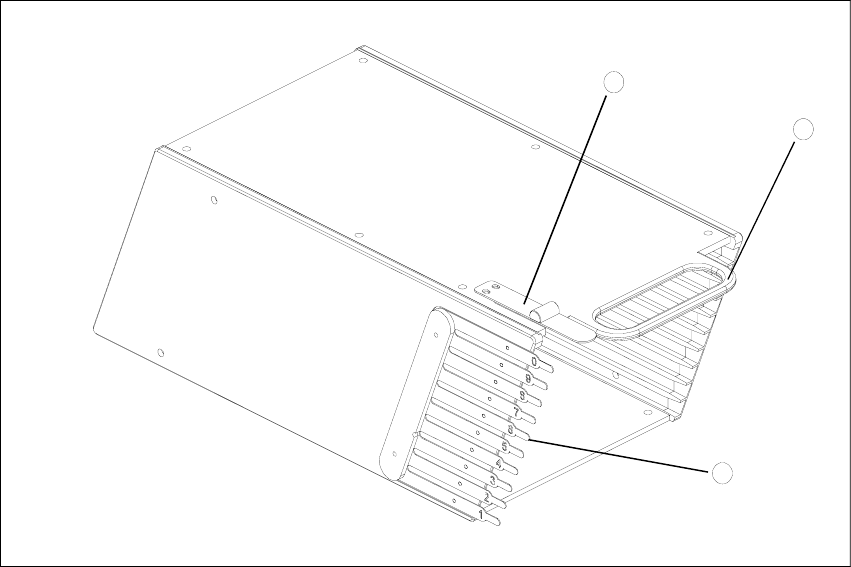

Fig. 4.2 - 3 Cassetta
Legenda
1 Bloccaggio torre con pomello
2 Piano tavolo
3 Cassetta in posizione di ricaricamento
4Guide
5 Maniglia cassetta
6 Dispositivo di bloccaggio SV (molle a balestra)
7 Dispositivo di bloccaggio cassetta
6
7
5
