Istruzioni per l’uso dell’SA VM 4 Allestimento dell’SA VM Edizione 08/2002 4.2 Ricaricamento dell’SA VM 75 4.2.3 Inserimento dei vassoi A TTENZIONE Per evitare l’e spulsione accidentale di qualche co mponente, l'ins…
4 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
4.2 Ricaricamento dell’SAVM Edizione 08/2002
74
Fig. 4.2 - 3 Cassetta
Legenda
1 Bloccaggio torre con pomello
2 Piano tavolo
3 Cassetta in posizione di ricaricamento
4Guide
5 Maniglia cassetta
6 Dispositivo di bloccaggio SV (molle a balestra)
7 Dispositivo di bloccaggio cassetta
6
7
5
Istruzioni per l’uso dell’SAVM 4 Allestimento dell’SAVM
Edizione 08/2002 4.2 Ricaricamento dell’SAVM
75
4.2.3 Inserimento dei vassoi
ATTENZIONE
Per evitare l’espulsione accidentale di qualche componente, l'inserimento dei vassoi va eseguita
con estrema cautela.
NOTA
Per favorire un corretto inserimento del vassoio nel relativo supporto del vassoio, per l'orienta-
mento sia il vassoio che il supporto del vassoio sono muniti di una fase ad un angolo.
➠ Ritirare la spina di arresto e onde bloccarla metterla in posizione verticale.
➠ Inserire il vassoio nel verso giusto nel supporto del vassoio. Tener presente le molle a balestra.
➠ Mettere la spina di arresto i posizione orizzontale e arretarla in modo che il vassoio venga bloc-
cato e che si trovi sotto il rivestimento. Vedi anche Fig. 4.2 - 4.
4 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
4.2 Ricaricamento dell’SAVM Edizione 08/2002
76

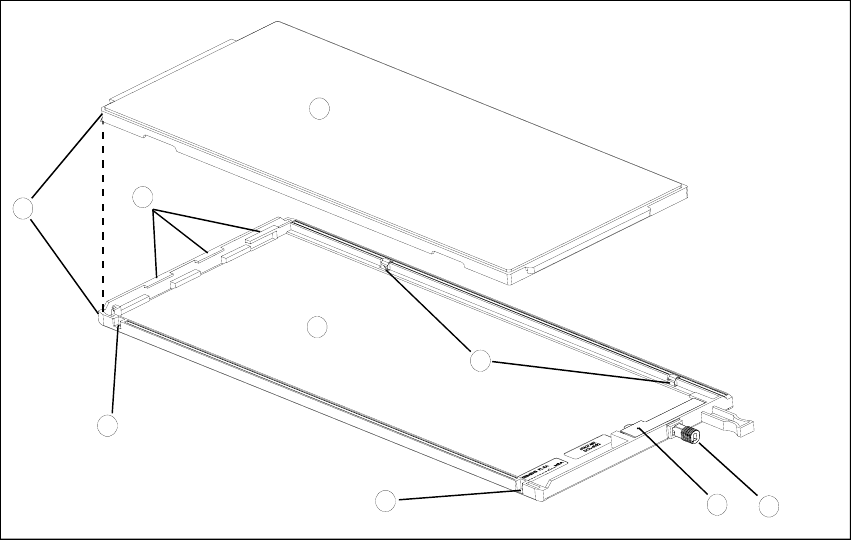

Fig. 4.2 - 4 Supporto vassoio (SV) con vassoio (V)
Legenda
1Vassoio
2 Supporto del vassoio
3Fase
4 Molle a balestra
5 Scanalatura per trascinatore
6 Scanalatura per dispositivo di bloccaggio SV
7 Bloccaggio VS
8 Spina di arresto
9 Rivestimento
2
4
5
6
7
8
1
9
3
