Istruzioni per l’uso dell’SA VM 1 Introduzione Edizione 08/2002 1.7 Dati tecnici – scambiatore automatico vassoi 19 1.7 Dati tecnici – scambiatore automatico vassoi 1.7.1 Dimensioni, peso, altri dati Dimensioni (L x P x …
1 Introduzione Istruzioni per l’uso dell’SAVM
1.6 Descrizione della macchina Edizione 08/2002
18

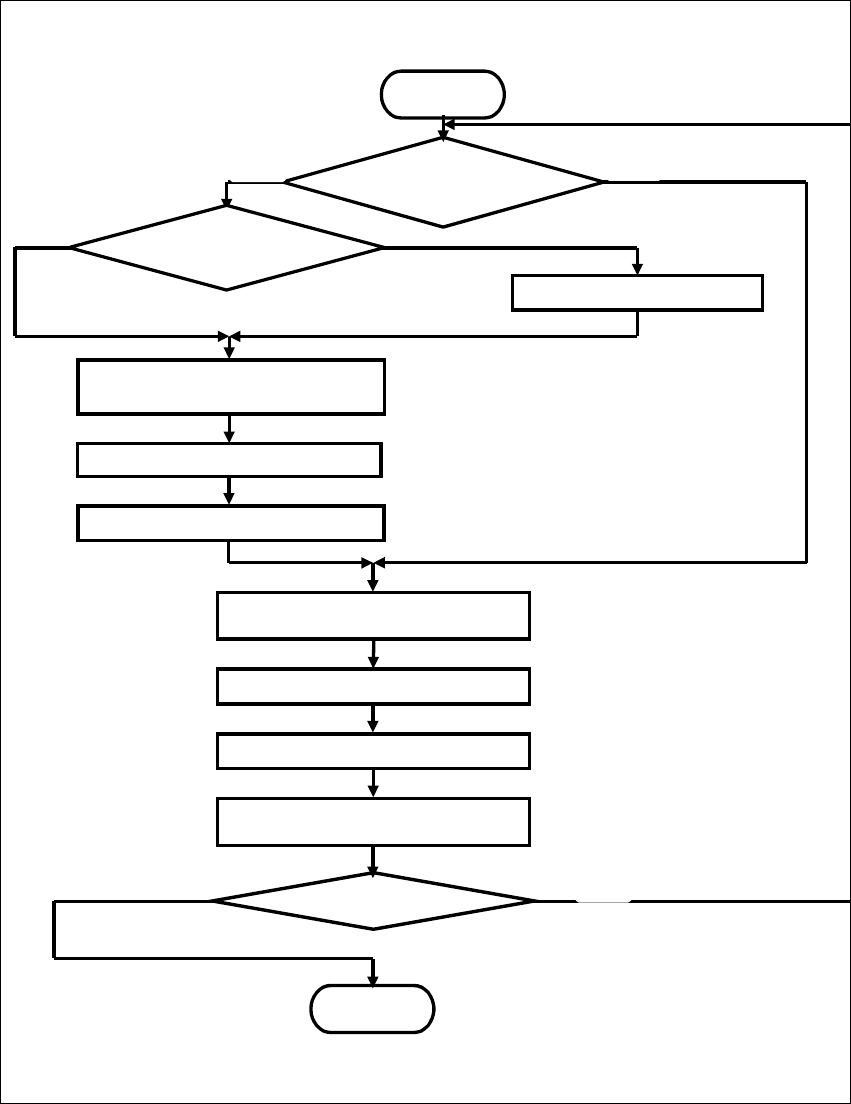

Fig. 1.6 - 6 Diagramma di flusso esemplificato per il cambio SV o VS
Start
SV su asse di
alimentazione?
Sì
No
Spostare asse di alimentazione in posizione di
ricarica
Dispositivo di bloccaggio
SV aperto?
Sì
Aprire disp. di bloccaggio SV
No
Chiudere dispositivo di bloccaggio SV
Disaccoppiare trascinatore da SV
Portare asse elevatr. alla seguente posizione di
ricarica
Trasportare SV mediante l'asse di alimentazione
alla posizione di ricarica
No
Fermare SAV?
Sì
Fine
Aprire dispositivo di bloccaggio SV
Accoppiare trascinatore a SV
Istruzioni per l’uso dell’SAVM 1 Introduzione
Edizione 08/2002 1.7 Dati tecnici – scambiatore automatico vassoi
19
1.7 Dati tecnici – scambiatore automatico vassoi
1.7.1 Dimensioni, peso, altri dati
Dimensioni (L x P x A) 1350 mm x 775 mm x 1499 mm
Peso (equipaggiamento base) ca. 500 kg (con cassette e SV)
Peso (allestito parzialmente) ca. 532 kg (con CO)
Peso (allestito completamente) ca. 600 kg (con nastri e caricatori)
Peso (massa movimentata) ca. 43,5 kg (per torre)
Dimensioni cassetta (L x P x A) 352,7 mm x 154,3 mm x 133,8 mm
Peso (cassetta) ca. 7,5 kg
Sollevamento verticale 511,2 mm (1. fin al 40. supporto del vassoio)
Sollevamento orizzontale ca. 640 mm
(tra posizione di riferimento e posizione CO)
Suddivisione da livello a livello 11,8 mm
Suddivisione da cassetta a cassetta 135 mm
Contenuto vassoio 80 supporti dei vassoi per un contenuto di vassoi
Supporto del vassoio
Dimensioni (L x P x A)
Tempo di cambio (attraverso 5 livelli)
371 mm x 146 mm x 10,1 mm
1,5 s
Max. carico su superficie per piede di
montaggio/ruota
2,78 kg/cm²
o 401 kg/cm² (allestito completamente)
Dimensione CO min. (L x L) 5 mm x 5 mm
Altezza CO max. 15,5 mm (con un altezza CO di > 7,62 mm biso-
gna staccare ogni secondo supporto del vassoio.)
1 Introduzione Istruzioni per l’uso dell’SAVM
1.7 Dati tecnici – scambiatore automatico vassoi Edizione 08/2002
20
1.7.2 Valori di allacciamento
1.7.3 Emissione acustica
1.7.4 Influssi ambientali permessi
Tensione di allacciamento 3 x 400 V~, 50 Hz (Europa)
3 x 208 V~, 60 Hz (USA)
Rendimento complessivo 1,5 kW
Corrente nominale 2,7 A con 3 x 400 V~
4,2 A con 3 x 208 V~
Dispositivo di protezione 3 x 16 A
Assorbimento di corrente nominale
dell'utenza max.
2 A
Emissione acustica max. 80 dB (A)
Temperatura ambiente tra 15°C e 35°C
Umidità dell'aria 30 - 75%
(Media non superiore ai 45%, in modo che la con-
densazione della macchina è in ogni caso esclusa.)
