Istruzioni per l’uso dell’SA VM 3 Allestimento dell’SA VM Edizione 08/2002 3.4 Aggancio 61 3.4 Aggancio Fig. 3.4 - 1 Preparare l’SA VM per l'aggancio (lato sinistro) Legenda 1 Piedi macchina 2 Cavo di collegamento d…
3 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
3.3 Montaggio e smontaggio dell’SAVM Edizione 08/2002
60
3.3 Montaggio e smontaggio dell’SAVM
3.3.1 Presupposti sulla macchina SIPLACE
– La macchina deve essere del tipo SIPLACE S-25 HM oppure
– si dovrà riequipaggiare una macchina del tipo SIPLACE S-23 HM con i seguenti requisiti:
riequipaggiamento S-23 HM sulla versione software 502.xx incl. testa a revolver RV da 6-
DLM1 e
dotazione di uno scambiatore automatico vassoi a matrice SAVM su S-25 HM.
➠ Spostare la testa di montaggio dalla zona di carico dell’SAVM in una posizione sul dietro, a
destra.
AVVERTENZA
Se la testa di montaggio si trova nella zona di carico dell’SAVM durante la messa a punto, essa
viene danneggiata.
3.3.2 Presupposti sull’SAVM
➠ Controllare l'altezza della stazione SIPLACE. Se necessario, impostare l'altezza base adatta
sull’SAVM (vedi Paragrafo 3.2.2).
➠ Osservare le avvertenze per il trasporto dell’SAVM (vedi Paragrafo 3.1).
➠ Controllare la manovrabilità del CO. A tal fine alzate e ribaltate il tavolo CO sul lato del conte-
nitore degli scarti, finché l’elemento di supporto venga a contatto con la posizione di arresto.
Se tale manovra è ostruita da dei componenti, bisogna pulire l’elemento di supporto.
NOTA
Osservate le norme di sicurezza sul sistema di lubrificazione dell’asse elevatore a Pagina 35.
Istruzioni per l’uso dell’SAVM 3 Allestimento dell’SAVM
Edizione 08/2002 3.4 Aggancio
61
3.4 Aggancio

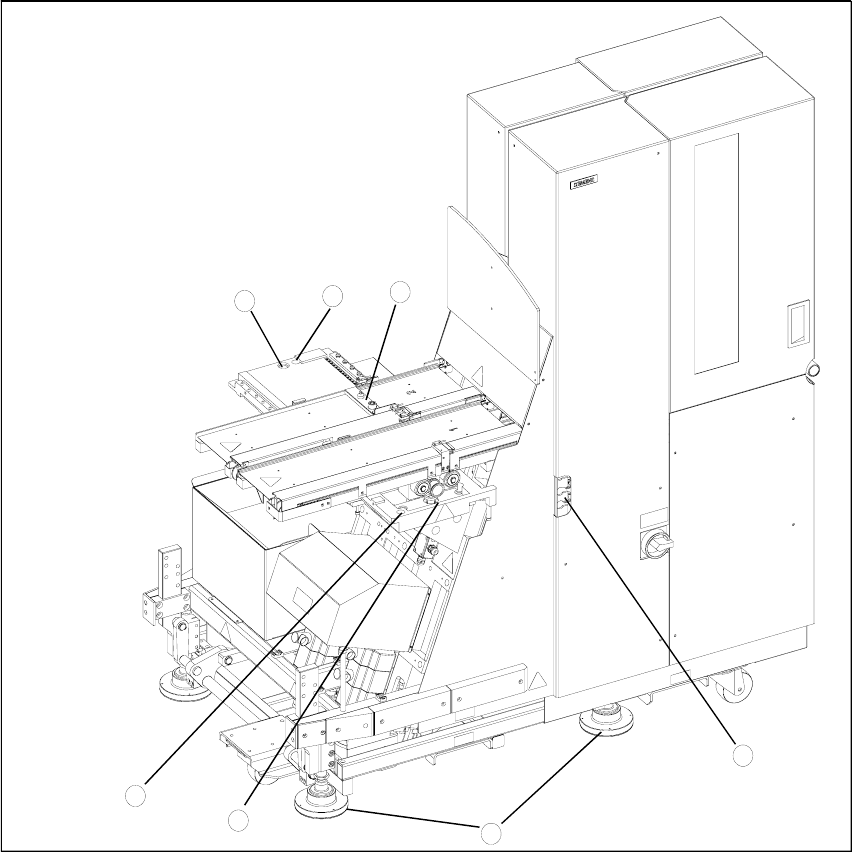

Fig. 3.4 - 1 Preparare l’SAVM per l'aggancio (lato sinistro)
Legenda
1 Piedi macchina
2 Cavo di collegamento dell’SAVM
3 Calibro di messa a punto
4 Fori per le spine di centraggio
5 Fori per avvitare il tavolo CO alla stazione SIPLACE
4
5
3
2
1
5
4
3 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
3.4 Aggancio Edizione 08/2002
62
l’SAVM può essere agganciato al piano di appoggio 1 o 3 di una stazione SIPLACE S-25 HM.
NOTA
Per eseguire l'aggancio sono necessarie due persone. Prima dell'aggancio, il piano di appoggio
previsto sulla macchina di montaggio va adeguatamente preparato (indietreggiamento della
cappa di protezione, pulizia della zona di aggancio ecc.).
Osservare il cartello di avviso sull’SAVM sotto ai due sportelli di protezione:
- l’SAVM deve trovarsi sempre in posiz. di trasporto.
- la testa di montaggio deve essere stata spostata dalla zona di carico dell’SAVM
- deve essere staccata la parte superiore del modulo Vision CO
- deve essere staccato il contenitore degli scarti CO.
➠ Aprire il serraggio dei piedi macchina (vedi Fig. 3.4 - 2) e avvitare completamente i piedi
macchina.
Questo passo è necessario solo durante il 1. processo di aggancio!

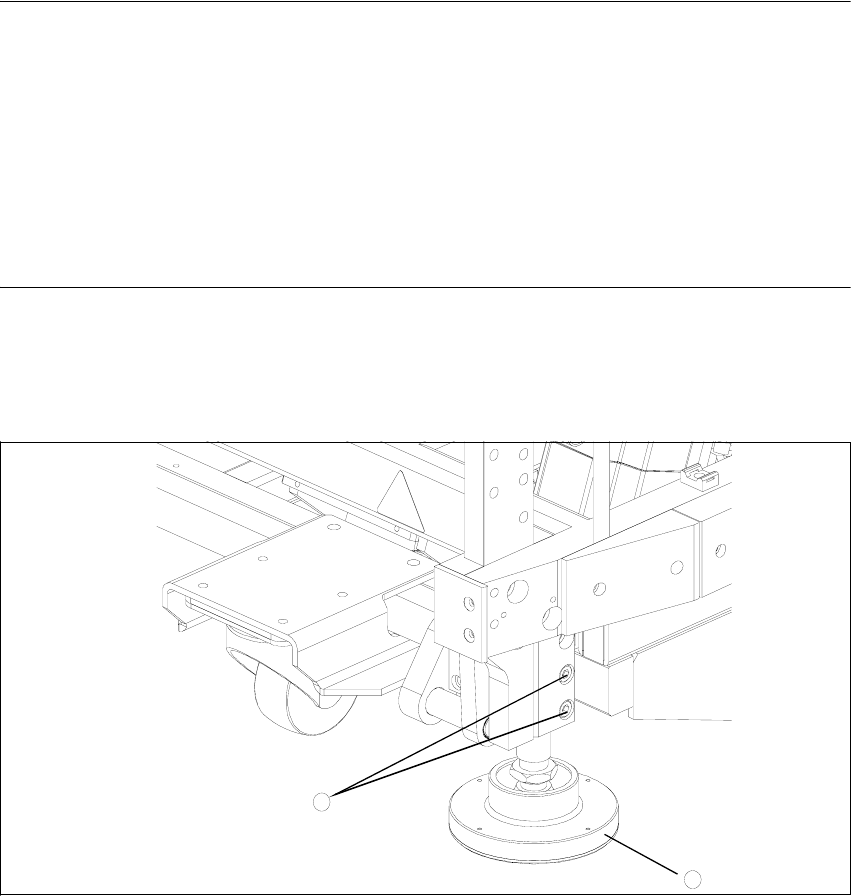

Fig. 3.4 - 2 Piede macchina
Legenda
1 Piede macchina
2 Viti di arresto
2
1
