Istruzioni per l’uso del l’SA VM 5 Funzioni singole e di montaggio dell’ SA VM Edizione 08/2002 5.2 Funzioni di montaggio 81 5.2.1 Figura ”Scambiatore aut omatico vassoi a matrice” Fig. 5.2 - 1 Figura ”Scambiatore automa…
5 Funzioni singole e di montaggio dell’ SAVM Istruzioni per l’uso dell’SAVM
5.2 Funzioni di montaggio Edizione 08/2002
80
5.2 Funzioni di montaggio
➠ Nella barra dei simboli della schermata base cliccare sul simbolo per la funzione menu
”caricatore”.
La superficie di comando viene impostata dapprima sulla schermata ”Tracce vuote” quando la
funzione menu ”caricatore” viene richiamata per la prima volta dopo la partenza del software
CS.
➠ Cliccare sul simbolo per l’ SAVM sul piano di appoggio 1 oppure sul simbolo per
l’SAVM sul piano di appoggio 3.
Viene visualizzata la schermata ”SIPLACE - Scamb.Autom.Vas.Matrice” per il piano di appog-
gio scelto (vedi Fig. 5.2 - 1).
NOTA
Il simbolo per l’SAVM sul relativo piano di appoggio viene visualizzato soltanto quando un
SAVM vi si trova effettivamente appoggiato.
NOTA
Se è presente un allestimento per un SAVM, lo stesso viene visualizzato come simbolo nella
schermata base (vedi Fig. 5.1 - 1) all'interno della figura per il relativo SAVM.
Cliccando su di esso, si apre immediatamente la schermata ”SIPLACE - Scamb.Autom.
Vas.Matrice” (vedi Fig. 5.2 - 1) per l’SAVM sul piano di appoggio prescelto.
Istruzioni per l’uso dell’SAVM 5 Funzioni singole e di montaggio dell’ SAVM
Edizione 08/2002 5.2 Funzioni di montaggio
81

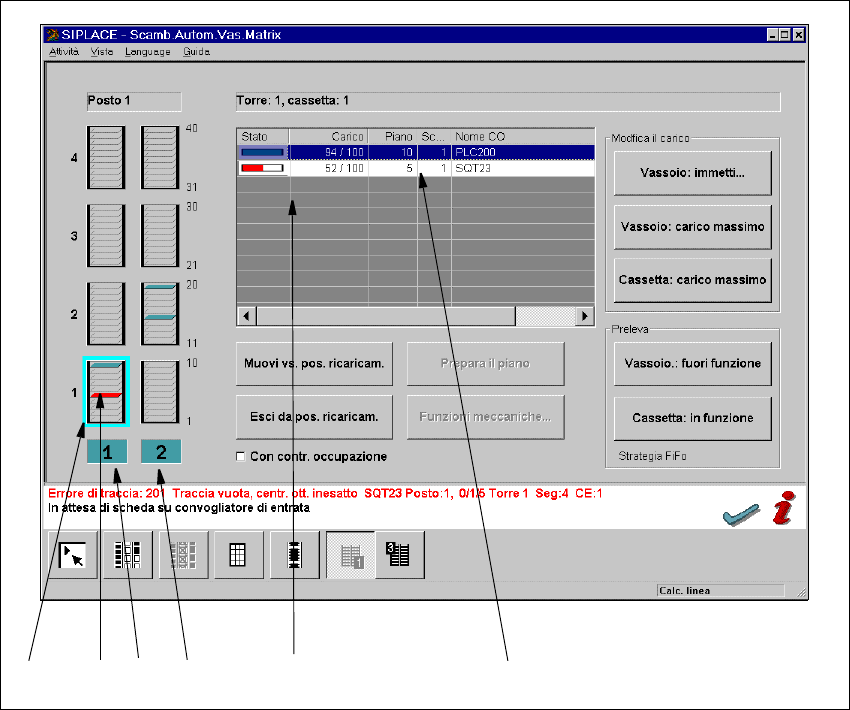

5.2.1 Figura ”Scambiatore automatico vassoi a matrice”
Fig. 5.2 - 1 Figura ”Scambiatore automatico vassoi a matrice” (esempio: piano di appoggio 1)
Legenda
1 Cassetta selezionata
2 Piani nella cassetta
3 Visualizzazione stato torre 1
4 Visualizzazione stato torre 2
5 Visualizzazione del livello di riempimento e occupazione della cassetta selezionata
6 Voce di lista selezionata per un piano
2
6
1
3
5
4
5 Funzioni singole e di montaggio dell’ SAVM Istruzioni per l’uso dell’SAVM
5.2 Funzioni di montaggio Edizione 08/2002
82
5.2.1.1 Significato delle voci nella tabella per l'occupazione di una cassetta
– Stato
Visualizzazione stato per il livello di riempimento attuale.
– Carico
livello di riempimento attuale e minimo
(Il livello di riempimento viene attualizzato ca. ogni 20 secondi durante il montaggio.).
– Piano
Numero del piano
(Una cassetta è suddivisa in 10 piani.).
– Scompartimento
Numero dello scompartimento CO nel vassoio (si possono definire al max. 150 scomparti-
menti).
– Nome CO
Nome dei relativi componenti nel vassoio.
