Istruzioni per l’uso dell’SAVM 1 Introduzione

Edizione 08/2002 1.6 Descrizione della macchina

1.6.2 Elementi di visualizzazione e di comando

Interruttore principale

Mediante l'interruttore principale si attiva o disattiva la fornitura di energia elettrica.

Tasto a fungo per ARRESTO DI EMERGENZA

Attivando il tasto a fungo per ARRESTO DI EMERGENZA si disattiva la tensione del motore degli

assi a portale. Gli assi a portale esercitano alcuna forza e quindi non rappresentano alcun

pericolo.

Ambedue le assi elevatrici e di alimentazione dell’SAVM vengono disattivati.

NOTA

Il montaggio viene interrotto e, quando l'impianto è di nuovo pronto per il funzionamento, si può

procedere o annullare tale procedura.

Campo di visualizzazione per i Servomotori (Siemens-Master-Drive)

Visualizzazione stato per ACCESO/SPENTO e per avvertenze e disturbi, vedi manuale

SIMOVERT MASTERDRIVES Motion Control.

1.6.3 Indicazioni generali

L'utilizzo di IC Flatpack nell'ambito delle schede diventa sempre più importante. Questi compo-

nenti attualmente vengono messi a disposizione quasi esclusivamente in vassoi.

Lo spazio necessario di vassoi, paragonato alla densità dei componenti, è relativamente elevato.

Inoltre, a causa della ridotta capacità dei componenti, i vassoi vanno cambiati frequentemente con

interruzione del processo di montaggio durante un cambio manuale.

Utilizzando uno scambiatore automatico vassoi a matrice (SAVM) al momento dell’ immagazzi-

naggio e il cambio automatico dei vassoi, si elimina qualsiasi perdita di tempo inutile. Inoltre, gra-

zie all’accesso ad un numero libero e programmabile fino a 2 x 40 vassoi, viene ampliata l’offerta

della messa a disposizione dei componenti.

NOTA

L’SAVM può essere agganciato sul lato destro della macchina in corrispondenza del piano di ap-

poggio 1 e/o sul lato sinistro della macchina in corrispondenza del piano d’appoggio 3. Non ri-

chiede l'intera larghezza di un piano di appoggio. Il tavolo CO integrato nello scambiatore

automatico vassoi (vedi pos. 2 in Fig. 1.6 - 2) ha una capacità di 9 piani di appoggio per

alimentazione.

1 Introduzione Istruzioni per l’uso dell’SAVM

1.6 Descrizione della macchina Edizione 08/2002

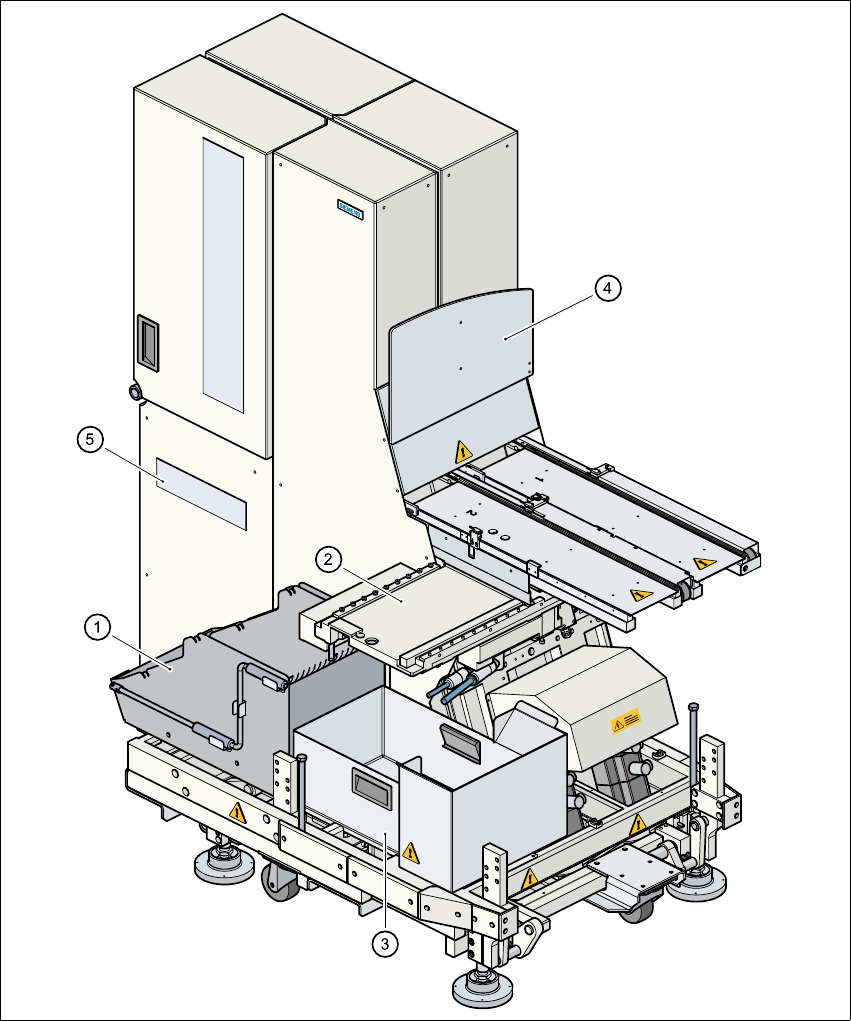

Fig. 1.6 - 2 Scambiatore automatico vassoi, vista frontale

1 Contenitore cinghia

2 Tavolo CO integrato con 9 piani d'appoggio

3 Contenitore rifiuti cinghia

4 Protezione di prevenzione all'accesso al vano interno della macchina SIPLACE

5 Campo di visualizzazione stato, avvertenze e disturbi

Istruzioni per l’uso dell’SAVM 1 Introduzione

Edizione 08/2002 1.6 Descrizione della macchina

1.6.4 Principio di funzionamento

Due torri che lavorano indipendentemente l'una dall'altra sono composte ciascuna da un asse ele-

vatrice e un asse di alimentazione. Ogni asse elevatrice contiene 4 cassette ciascuna con 10 vas-

soi. I vassoi (VS) inseriti nei supporti del vassoio (SV’s) vengono immagazzinati all'interno di

queste cassette con poca distanza, uno sopra l'altro.

Ambedue le assi elevatrici vengono movimentatesu e giù in direzione Z mediante una slitta lineare

azionata da servomotore con comando a mandrino. Per diminuire il percorso di movimentazione

dei vassoi alla posizione di prelievo CO, l'asse elevatrice e la relativa slitta lineare sono inclinate

di 20 gradi rispetto all'asse verticale.

Per il prelievo dei vassoi dalle due assi elevatrici, vengono inseriti due ulteriori assi azionate da

servomotore in connessione con una trasmissione a cinghia e chiamate assi di alimentazione.

Con l'utilizzo delle stesse, lo SV viene estratto dall'asse elevatrice con il vassoio necessario e spo-

stato, relativamente alla testa di montaggio, in direzione Y.

I componenti presenti nei vassoi JEDEC vengono portati alla testa di montaggio internamente allo

SAVM mediante i supporti vassoi.

Per fare ciò, la relativa asse elevatrice deve essere spostata nella relativa posizione di ricarica-

mento (vedi anche cap. 4, Fig. 4.2 - 2). Prima che il trascinatore si agganci al SV da trasportare,

il dispositivo di bloccaggio SV deve essere aperto. Si tratta di una molla a balestra sul lato della

cassetta, la quale fissa il SV durante il trasporto nell'asse elevatrice. A loro volta le cassette ven-

gono fissate durante il trasporto nell'asse elevatrice con un cosiddetto dispositivo di bloccaggio

cassetta. Per assicurare che gli SV e le cassette durante lo spostamento dell'asse elevatrice re-

stino fissate, prima di ogni spostamento, il software esegue un controllo di sicurezza.

Ambedue le torri possono essere ricaricate indipendentemente una dall'altra. In questo modo si

evita un'interruzione del processo di montaggio.

L’SAVM, insieme ad un mezzo tavolo CO (con 9 piani di appoggio per il trasporto) forma una unica

unità, che può anche essere sostituita come un unico pezzo con un carrello CO. Al momento della

sostituzione l’SAVM può essere spostato sulle ruote proprie.

La posizione nella stazione SIPLACE è fissata mediante le spine del supporto tavolo CO. L'esatta

posizione viene misurata durante la corsa di riferimento della stazione SIPLACE grazie a due

segni di riferimento.

L'impostazione delle diverse altezze base (Europa e SMEMA) si esegue durante la fase di messa

in funzione. Lo spostamento dell'altezza durante l'aggancio dell’SAVM alla stazione SIPLACE si

esegue unicamente con i mezzi a disposizione presenti sull’SAVM.
