Istruzioni per l’uso dell’SAVM 2 Sicurezza di funzionamento
Edizione 08/2002 2.2 Dispositivi di sicurezza
41
2.2.5 Combinazioni di contatti di sicurezza 3TK2821
Le due combinazioni di contatti di sicurezza sono presenti sulla piastra elettrica. In caso di disfun-
zioni implicanti la sicurezza, non viene attivata ovvero viene disattivata.

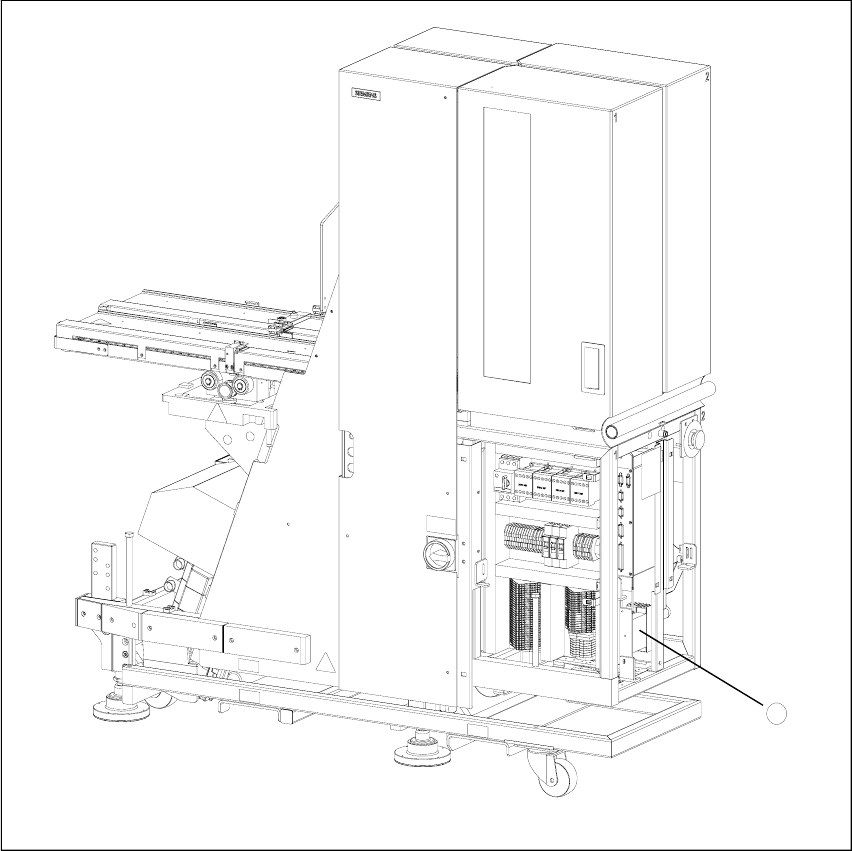

Fig. 2.2 - 6 Posizione della piastra elettrica con i contatti di sicurezza
Legenda
1 Piastra elettrica con le combinazioni di contatti di sicurezza
1

2 Sicurezza di funzionamento Istruzioni per l’uso dell’SAVM
2.2 Dispositivi di sicurezza Edizione 08/2002
42
2.2.6 Circuiti di sicurezza e di avviso
2.2.6.1 Schema del circuito di sicurezza
Il circuito di sicurezza è composto dalle seguenti due combinazioni di contatti di sicurezza che fun-
zionano in modo completamente indipendente l'uno dall'altro:
K03.1 per torre 1
K03.4 per torre 2
I 2 sportelli di protezione sono muniti ciascuno con un interruttore di posizione SIGUARD
(S13, S14), inseriti nel circuito di avvio del rispettivo dispositivo di controllo.
2.2.6.2 Descrizione del funzionamento del circuito di sicurezza
Se lo stacco del circuito di sicurezza avviene mediante la macchina SIPLACE, il funzionamento
dell’SAVM è possibile soltanto quando gli sportelli di protezione di torre 1 e torre 2 sono chiusi.
Se durante il funzionamento viene aperto lo sportello di protezione di torre 1 o torre 2, la relativa
combinazione di contatti di sicurezza scatta e i motori vengono bloccati mediante i contatti K03.2
e K03.3 per torre 1 o K03.5 e K03.6 per torre 2.
NOTA
Siccome i contatti sopra menzionati con contatti ausiliari (contatti chiusi a riposo) sono inseriti nel
circuito di avvio delle relative combinazioni di contatti di sicurezza, il funzionamento dell’SAVM è
possibile soltanto con sportelli di protezione chiusi.
2.2.6.3 Costruzione del circuito d'avviso
Il circuito d'avviso per il controllo degli sportelli di protezione viene trasmesso al comando SAVM
mediante le relative combinazioni di contatti di sicurezza K03.1 e K03.4 mediante contatti di
chiusura.

Istruzioni per l’uso dell’SAVM 2 Sicurezza di funzionamento
Edizione 08/2002 2.2 Dispositivi di sicurezza
43
2.2.7 Cicli di istruzioni di sicurezza
Fig. 2.2 - 7 Cicli di istruzioni di sicurezza
Inizio
Inizializzare
Ciclo di istr. di sicurezza alla
SIPLACE interrotto
SI
No
No
No
Arresto emergenza
attivato
SI
SI
Mess. d'errore
Mess. d'errore
Sportello di protezione
aperto
Macchina inizializzata
Torre 1
CCS *) torre 1: non attiva
CCS *) torre 2: attiva
asse elevatr. 1: 0 V
asse d'alim. 1: 0 V
asse elevatr. 2: 400 V
asse d'alim. 2: 400 V
Torre 2
CCS *) torre 1: attiva
CCS *) torre 2: non attiva
asse elevatr. 1: 400 V
asse d'alim. 1: 400 V
asse elevatr. 2: 0 V
asse d'alim. 2: 0 V
Torre 1 e torre 2
CCS 1*) torre: non attiva
CCS 2*) torre: non attiva
asse elevatr. 1: 0 V
asse d'alim. 1: 0 V
asse elevatr. 2: 0 V
asse d'alim. 2: 0 V
*)CCS combinazione di contatti di sicurezza
Mess. d'errore
