Istruzioni per l’uso dell’SA VM 1 Introduzione Edizione 08/2002 1.6 Descrizione della macchina 15 La Fig. 1.6 - 4 mostra il principio di base dell’SA V M. Fig. 1.6 - 4 Principio dell’SA VM Legenda 1 Assi elevatr ici 2 Ca…

1 Introduzione Istruzioni per l’uso dell’SAVM

1.6 Descrizione della macchina Edizione 08/2002

1.6.5 Principio dell’SAVM

Con l’SAVM sulla stazione SIPLACE S-25 HM è possibile immagazzinare e cambiare in automa-

tico fino a 80 vassoi nei supporti per vassoi. I livelli (posti di immagazzinaggio) per i vassoi in ogni

torre sono numerati in progressione ascendente(1 – 40). Con cosiddetti ”vassoi alti” viene oc-

cupato pienamente soltanto ogni secondo piano.

Fig. 1.6 - 3 Numerazione dei livelli in torre 1 e torre 2

La relativa asse elevatrice si sposta in direzione verticale finché raggiunge il piano scelto nell'area

di spostamento dell'asse di alimentazione. Successivamente l'asse di alimentazione preleva il SV

con il vassoio dal piano e lo trasporta nella zona di accesso della testa di montaggio.

Quando la testa di montaggio ha prelevato i componenti necessari dal vassoio, il processo viene

eseguito in sequenza inversa.

Piano

Torre 1

Piano Torre 2

Cassetta 4

Cassetta 3 Cassetta 3

Cassetta 2

Cassetta 1 Cassetta 1

Istruzioni per l’uso dell’SAVM 1 Introduzione

Edizione 08/2002 1.6 Descrizione della macchina

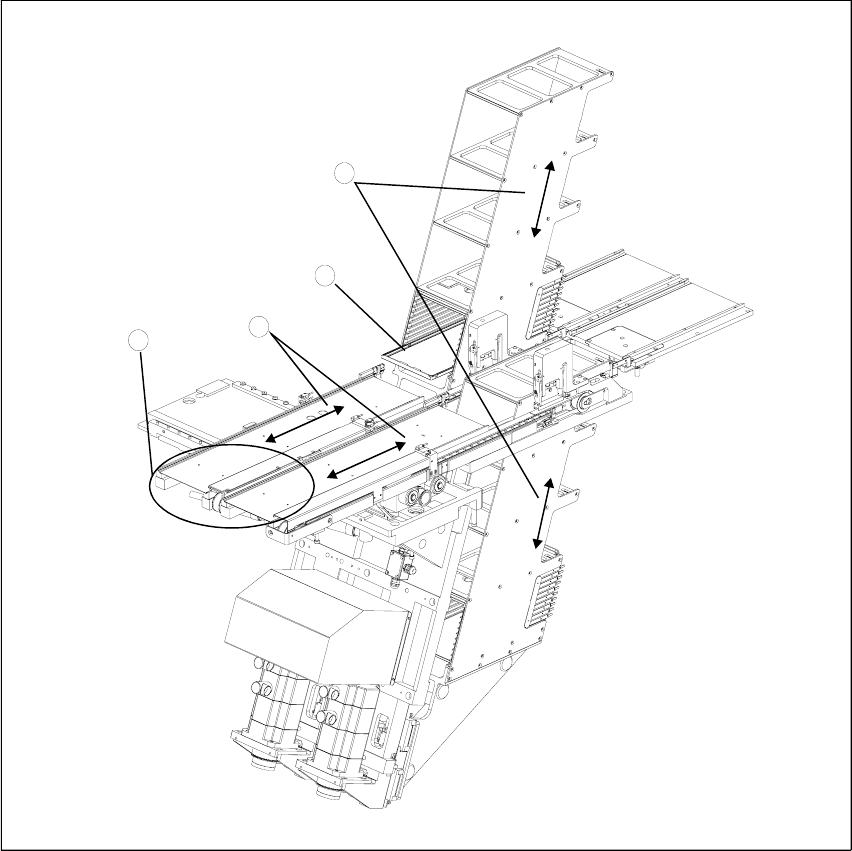

La Fig. 1.6 - 4 mostra il principio di base dell’SAVM.

Fig. 1.6 - 4 Principio dell’SAVM

Legenda

1 Assi elevatrici

2 Cassetta con SV

3 Assi di alimentazione

4 Zona di accesso della testa di montaggio

1 Introduzione Istruzioni per l’uso dell’SAVM

1.6 Descrizione della macchina Edizione 08/2002

1.6.6 Funzionamento

Premessa

Nell'allestimento sono definiti i vassoi con i relativi componenti. Dopo l'esecuzione dell'allesti-

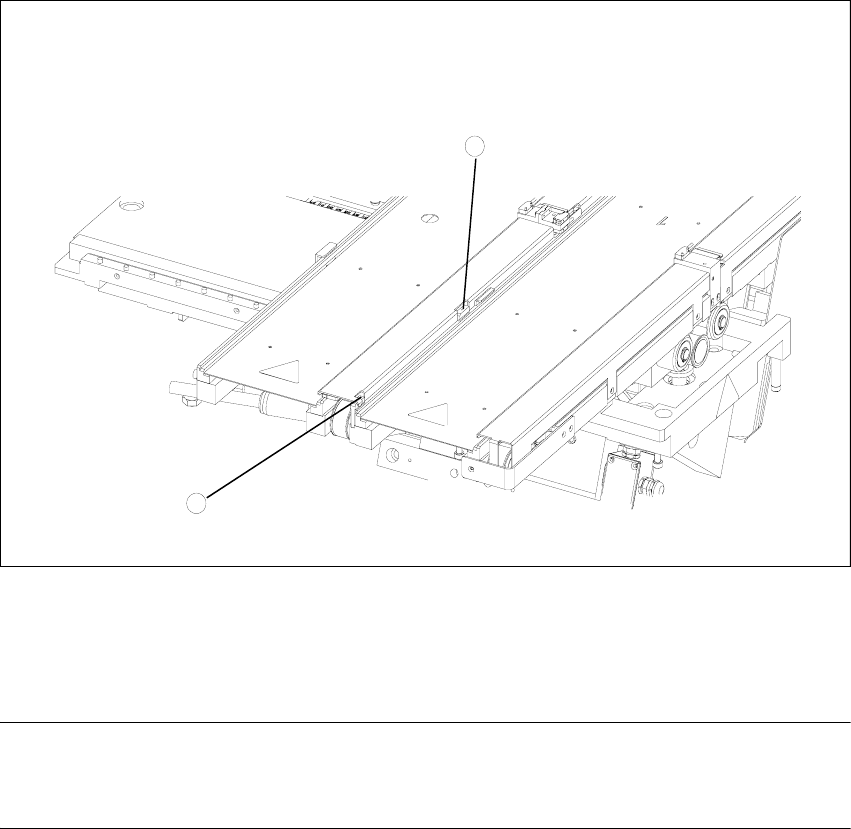

mento le torri vanno in posizione di riferimento. La telecamera del circuito stampato si sposta alle

marcature previste su una guida (vedi Fig. 1.6 - 5).

Fig. 1.6 - 5 Marcature da raggiungere

Legenda

1Marcature

NOTA

Se il processo di montaggio viene interrotto e l’SAVM viene spento, restano memorizzati l'allesti-

mento e l'attuale livello di riempimento.

Se il processo di montaggio viene avviato con l'allestimento del processo di montaggio preceden-

temente interrotto, la testa di montaggio può prelevare il prossimo componente da dove ha prele-

vato l'ultimo.

La posizione dei vassoi nella torre e il loro riempimento con componenti viene inserito

nell'allestimento.
