Istruzioni per l’uso dell’SAVM 3 Allestimento dell’SAVM
Edizione 08/2002 3.2 Impostazioni
55
3.2 Impostazioni
3.2.1 Impostazione della protezione di prevenzione all'accesso asse di
alimentazione
AVVERTENZA
Prestare attenzione alla giusta posizione di montaggio della protezione di prevenzione all'ac-
cesso, altrimenti la funzione di protezione non è assicurata.
La posizione di montaggio della protezione di prevenzione all'accesso dipende dal fatto a quale
stazione SIPLACE e a quale lato (altezza differente delle cappe di protezione) viene agganciato.
Fig. 3.2 - 1 Impostazione della protezione di prevenzione all'accesso
Legenda
1 posizione di montaggio superiore della protezione di prevenzione all'accesso per piano di
appoggio 1
2 posizione di montaggio inferiore della protezione di prevenzione all'accesso per piano di
appoggio 3
3 posizione di montaggio dell'angolo per SIPLACE S-25 HM
4 Altra posizione di montaggio
2
3
1
4
3 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
3.2 Impostazioni Edizione 08/2002
56
3.2.2 Impostazione dell'altezza base
NOTA
L'altezza base, al momento della fornitura, normalmente è impostata correttamente e non deve
essere modificata.
Mediante i piedi di fissaggio (vedi Fig. 3.2 - 2) si possono impostare 4 altezze base diverse con
quattro coppie di fori. Queste altezze base corrispondono alle altezze di trasporto dei circuiti stam-
pati 830 mm, 900 mm, 930 mm e 950 mm degli stazioni SIPLACE.

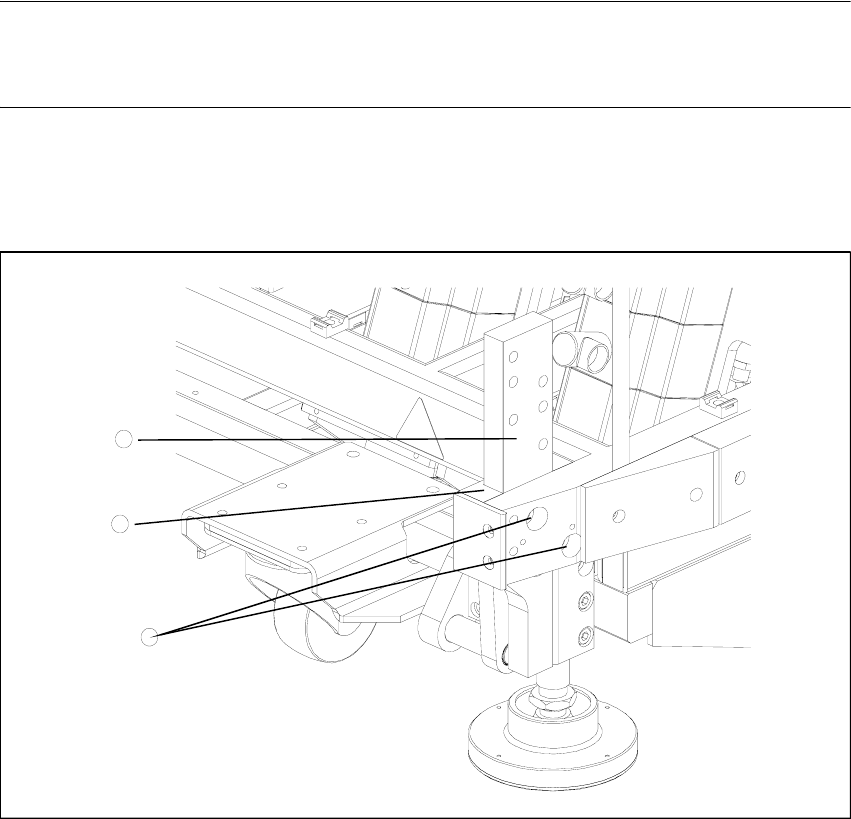

Fig. 3.2 - 2 Piede di fissaggio
Legenda
1 Piede di fissaggio
2 Ceppo bloccante il piede di fissaggio
3 Viti di fissaggio
➠ Rimuovere i tre pezzi del rivestimento della torre 1 e le due lastre di protezione presenti in pros-
simità dei piedi di fissaggio (vedi Fig. 3.2 - 3 e Fig. 3.2 - 4).
➠ Avvitare i controdadi delle viti di separazione (Fig. 3.2 - 3 e Fig. 3.2 - 4) fino alla testa delle viti
di separazione. Abbassare il telaio utilizzando la manovella (in senso orario), finche il peso dell’
SAVM non poggia sui rulli di guida.
2
1
3
