Istruzioni per l’uso dell’SA VM 3 Allestimento dell’SA VM Edizione 08/2002 3.2 Impostazioni 59 ➠ Ruota re tutte e 3 le viti di sep arazione in senso orario finché tocchino il t elaio. E’ possibile no - tare un 'evid…
3 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
3.2 Impostazioni Edizione 08/2002
58

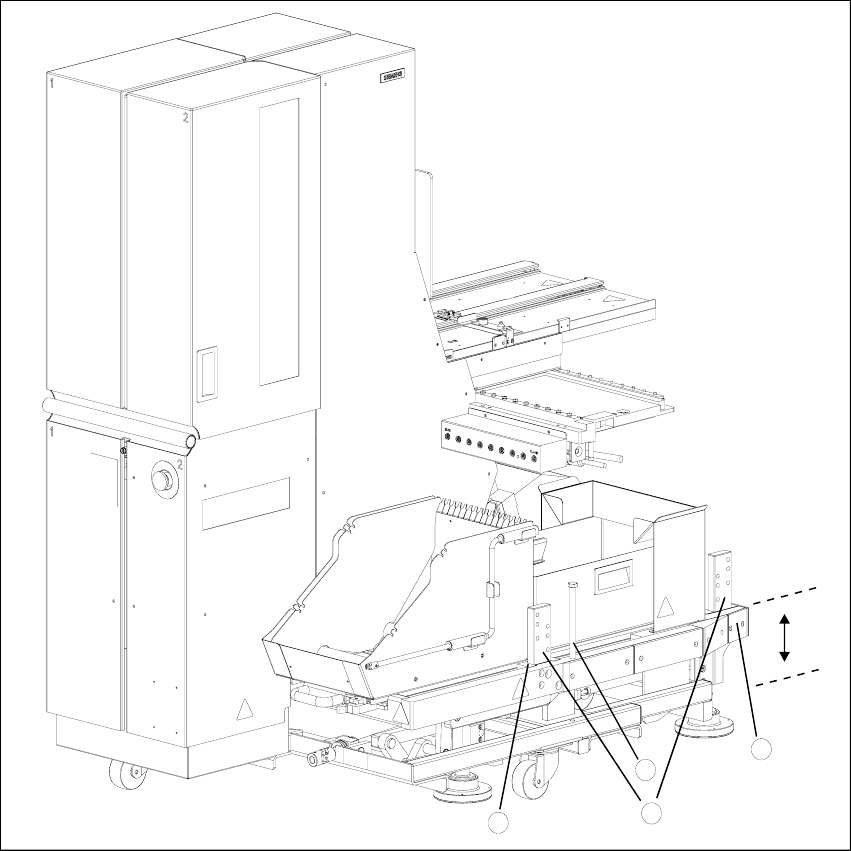

Fig. 3.2 - 4 Posizione delle viti di separazione (lato destro)
Legenda
1 Vite di separazione con controdado
2 Piede di fissaggio
3 Lastra di protezione
4 Rivestimento del piede di fissaggio angolato
3
2
4
1
Istruzioni per l’uso dell’SAVM 3 Allestimento dell’SAVM
Edizione 08/2002 3.2 Impostazioni
59
➠ Ruotare tutte e 3 le viti di separazione in senso orario finché tocchino il telaio. E’ possibile no-
tare un'evidente resistenza.
AVVERTENZA
Prestare attenzione che le viti di separazione si trovino nelle previste forature guida!
PERICOLO DI LESIONI!
Eliminare le viti di fissaggio dei piedi di fissaggio soltanto quando le viti di separazione si tro-
vano nelle previste forature guida! PERICOLO DI LESIONI!
➠ Svitare le due viti di fissaggio da ciascun piede di fissaggio (vedi Fig. 3.2 - 2). Quando le viti di
fissaggio si possono staccare facilmente, adattare l'altezza del telaio mediante le viti di
separazione.
AVVERTENZA
Non eliminare assolutamente i ceppi di bloccaggio dei piedi di fissaggio! PERICOLO DI
LESIONI!
Eccezione: il ceppo di bloccaggio del piede di fissaggio angolato.
NOTA
Allentare le viti del ceppo del piede di fissaggio angolato (accanto al contenitore cinghia). Du-
rante la modifica dell'altezza base è necessario guidare a mano il piede di fissaggio angolato
per evitarne l'inclinazione.
➠ Serrare ciascuna vite di separazione di ca. mezzo giro, finché nell'altezza base desiderata le
forature per le viti di fissaggio del telaio macchina raggiungono la stessa altezza dei fori del
fissaggio piede.
➠ Fissare il ceppo di fissaggio al piede di fissaggio angolato.
➠ Avvitare ambedue le viti di fissaggio in ogni piede di fissaggio. Serrare bene le viti!
➠ Svitare le viti in senso antiorario finché la fine della vite sparisce appena nel telaio macchina.
➠ Avvitare i controdadi fino al telaio.
➠ Fissare le lastre di protezione e i pezzi del rivestimento.
3 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
3.3 Montaggio e smontaggio dell’SAVM Edizione 08/2002
60
3.3 Montaggio e smontaggio dell’SAVM
3.3.1 Presupposti sulla macchina SIPLACE
– La macchina deve essere del tipo SIPLACE S-25 HM oppure
– si dovrà riequipaggiare una macchina del tipo SIPLACE S-23 HM con i seguenti requisiti:
riequipaggiamento S-23 HM sulla versione software 502.xx incl. testa a revolver RV da 6-
DLM1 e
dotazione di uno scambiatore automatico vassoi a matrice SAVM su S-25 HM.
➠ Spostare la testa di montaggio dalla zona di carico dell’SAVM in una posizione sul dietro, a
destra.
AVVERTENZA
Se la testa di montaggio si trova nella zona di carico dell’SAVM durante la messa a punto, essa
viene danneggiata.
3.3.2 Presupposti sull’SAVM
➠ Controllare l'altezza della stazione SIPLACE. Se necessario, impostare l'altezza base adatta
sull’SAVM (vedi Paragrafo 3.2.2).
➠ Osservare le avvertenze per il trasporto dell’SAVM (vedi Paragrafo 3.1).
➠ Controllare la manovrabilità del CO. A tal fine alzate e ribaltate il tavolo CO sul lato del conte-
nitore degli scarti, finché l’elemento di supporto venga a contatto con la posizione di arresto.
Se tale manovra è ostruita da dei componenti, bisogna pulire l’elemento di supporto.
NOTA
Osservate le norme di sicurezza sul sistema di lubrificazione dell’asse elevatore a Pagina 35.
