2 Sicurezza di funzionamento Istruzioni per l’uso dell’SA VM 2.1 Istruzioni di sicurezza Edizione 08/2002 26 Fig. 2.1 - 3 Cartelli di avvertimento sopra l'interru ttore principale e sulla copertura del trasformatore…
Istruzioni per l’uso dell’SAVM 2 Sicurezza di funzionamento
Edizione 08/2002 2.1 Istruzioni di sicurezza
25

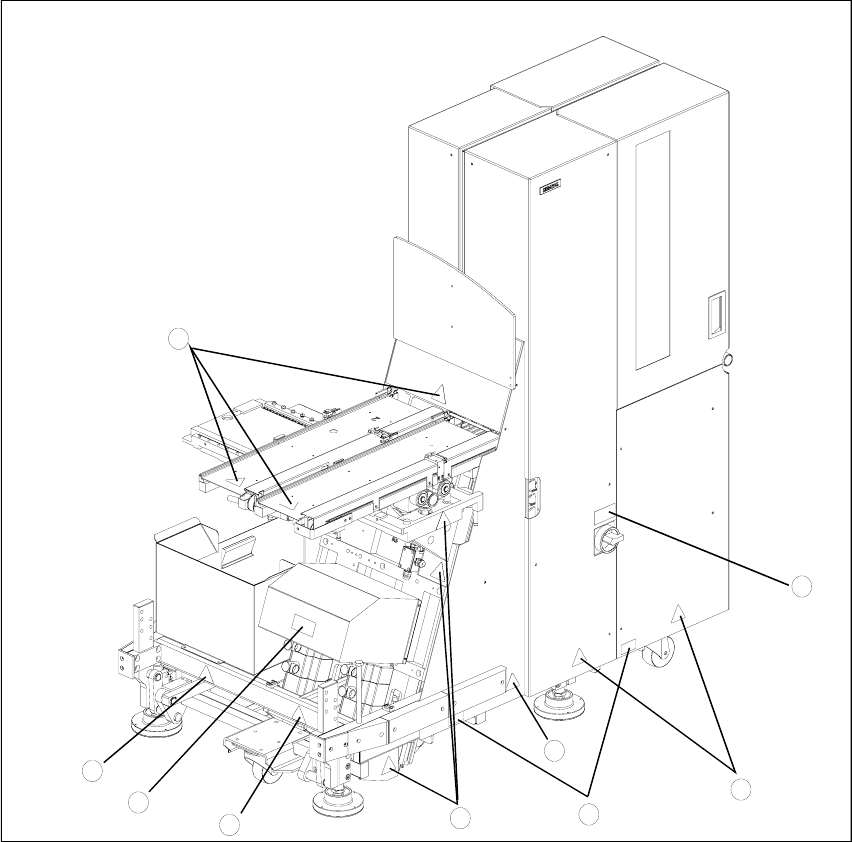

Fig. 2.1 - 2 Posizione dei cartelli di avvertimento sull’SAVM (lato sinistro)
Legenda
1 vedi fig. 2.1 -3
2 vedi fig. 2.1 -4
3 vedi fig. 2.1 -5
4 vedi fig. 2.1 -6
5 vedi fig. 2.1 -7
6 vedi fig. 2.1 -8
7 vedi fig. 2.1 -9
7
2
5
4
1
1
5
4
5
2 Sicurezza di funzionamento Istruzioni per l’uso dell’SAVM
2.1 Istruzioni di sicurezza Edizione 08/2002
26
Fig. 2.1 - 3 Cartelli di avvertimento sopra l'interruttore principale e sulla copertura del trasformatore universale
Fig. 2.1 - 4 Cartelli di avvertimento sul rivestimento nella zona della piastra elettrica
Fig. 2.1 - 5 Cartello di avviso al di sotto dello sportello di protezione sinistro
Prima di mettere in funzione il SAVM,
leggere le istruzioni d‘uso.
L‘uso del SAVM è permesso solamente con
il dispositivo automatico di montaggio.
Si possono aprire rivestimenti solo se il
SAVM è stato staccato dalla rete.
Prima di agganciare compiere le seguenti
operazioni:
• raggiungere la posizione di trasporto
• spingere la testa di montaggio fuori dall‘area
di alimentazione del SAVM
• estrarre il modulo Vision CO
• estrarre il contenitore scarti
•allentarelalevaditensioneoleviti
di serraggio del tavolo CO
Durante il trasporto assicurarsi di:
• effettuare trasporti di durata prolungata solo
con un carrello elevatore adeguato
Istruzioni per l’uso dell’SAVM 2 Sicurezza di funzionamento
Edizione 08/2002 2.1 Istruzioni di sicurezza
27
Fig. 2.1 - 6 Cartelli di avvertimento nella zona della cinghia dentata dell'asse elevatore e dell'asse di alimentazione
Fig. 2.1 - 7 Cartelli di avvertimento nella zona di carico e nella zona di sollevamento
Fig. 2.1 - 8 Cartelli di avvertimento nella zona di ricaricamento (dietro gli sportelli di protezione)
Fig. 2.1 - 9 Cartelli di avviso al di sopra le guide per il carrello elevatore
