4.3 Svuotare il contenitore degli scarti
Il contenitore degli scarti e il contenitore cinghia si trovano sul lato destro della torre 2 su di un
meccanismo ad estrazione manuale.
Per svuotare il contenitore degli scarti, aprire il bloccaggio a scatto accanto alla maniglia ed
estrarre con cautela il meccanismo finché il contenitore degli scarti può essere estratto late-
ralmente. Dato che i rulli cinghia nel contenitore cinghia sbobinano una parte della cinghia, è ne-
cessario prestare attenzione alla corretta guida delle cinghie stesse.
Dopo l'inserimento del contenitore degli scarti, al momento del reinserimento del meccanismo
d'estrazione (fino al innesco), le cinghie vanno riavvolte.
Fig. 4.3 - 1 Cassetta di scarto
Legenda
1 Contenitore degli scarti
2 Contenitore cinghia
3 Bloccaggio a scatto e maniglia
3
2
1
4 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
4.3 Svuotare il contenitore degli scarti Edizione 08/2002
78
Istruzioni per l’uso dell’SAVM 5 Funzioni singole e di montaggio dell’ SAVM
Edizione 08/2002 5.1 Vista principale con SAVM
79
5 Funzioni singole e di montaggio dell’
SAVM
5.1 Vista principale con SAVM

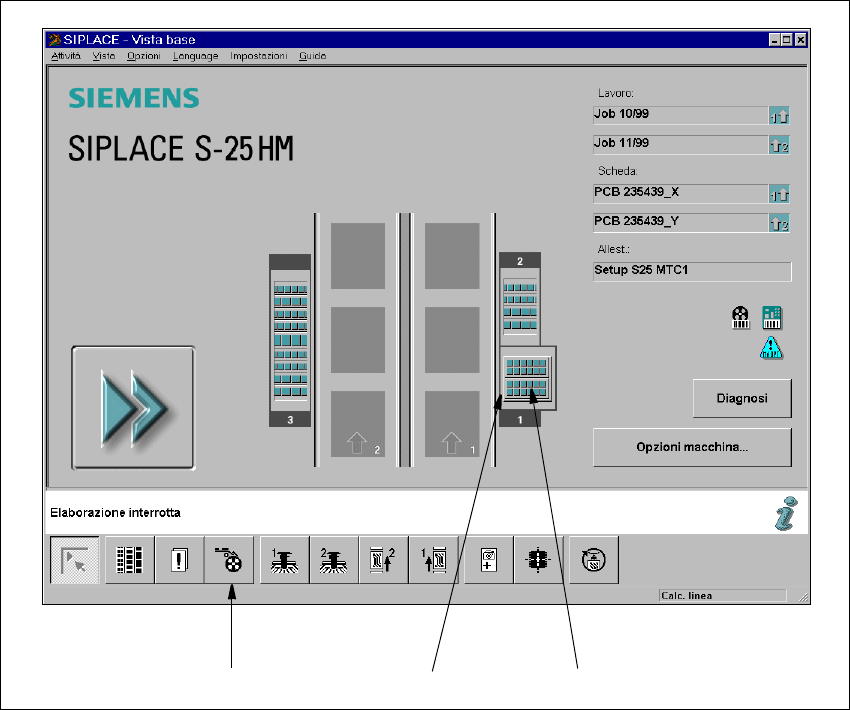

Fig. 5.1 - 1 Vista principale SIPLACE S-25 HM con SAVM su piano d'appoggio 1
Legenda
1 Vista ”caricatore”
2 SAVM su piano d'appoggio 1
3 Allestimento SAVM, torre 1 e 2
2
3
1
