Istruzioni per l’uso dell’SAVM 4 Allestimento dell’SAVM
Edizione 08/2002 4.1 Concetto di ricaricamento
69
4 Allestimento dell’SAVM
4.1 Concetto di ricaricamento
Grazie all’elevata capienza di riempimento dell’SAVM, è possibile un allestimento multiplo dei
componenti per tutte le applicazioni conosciute. Dopo aver vuotato un vassoio, la macchina ac-
cede al vassoio di riserva.
Normalmente la ricaricamento avviene all’interno di una torre. Una sostituzione veloce di vassoi
può avvenire mediante cassette intercambiabili che contengono al max. 10 vassoi. Nel frattempo
la stazione SIPLACE lavora con l'altra torre finché non sono più disponibili componenti. Se viene
definito un numero sufficiente di vassoi, la macchina non si ferma a causa della procedura di ri-
caricamento.
Per il ricaricamento la torre va in posizione di ricaricamento. Nella posizione di ricaricamento si
può sostituire singolarmente un numero libero illimitato di vassoi. Se si desidera sostituire le cas-
sette, la torre va in una posizione ricaricamento specifica per cassetta. Per favorire l'inserimento
delle cassette, sono presenti guide.
Quando un vassoio è vuoto la relativa spia della stazione SIPLACE lampeggia. Indicazioni det-
tagliate si ricevono dalle funzioni di display della visualizzazione ”Scambiatore automatico vassoi”
del software del calcolatore di stazione (vedi cap. 5, Fig. 5.2 - 1). Qui si eseguono anche tutte le
immissioni dell'utente. I singoli livelli sono contrassegnati con numeri.
Per i singoli livelli è predisposta una scala del percorso per il codice a barre.
4 Allestimento dell’SAVM Istruzioni per l’uso dell’SAVM
4.2 Ricaricamento dell’SAVM Edizione 08/2002
70
4.2 Ricaricamento dell’SAVM
ATTENZIONE
Per evitare l’espulsione accidentale di qualche componente, la sostituzione di cassette o supporti
di vassoi va eseguita con estrema cautela.
ATTENZIONE
Durante il ricaricamento dell’SAVM osservare le direttive CES e collegarsi a terra mediante un
bracciale GES sul punto di contatto del collegamento di messa a terra (EBP) al di sotto della ma-
niglia.

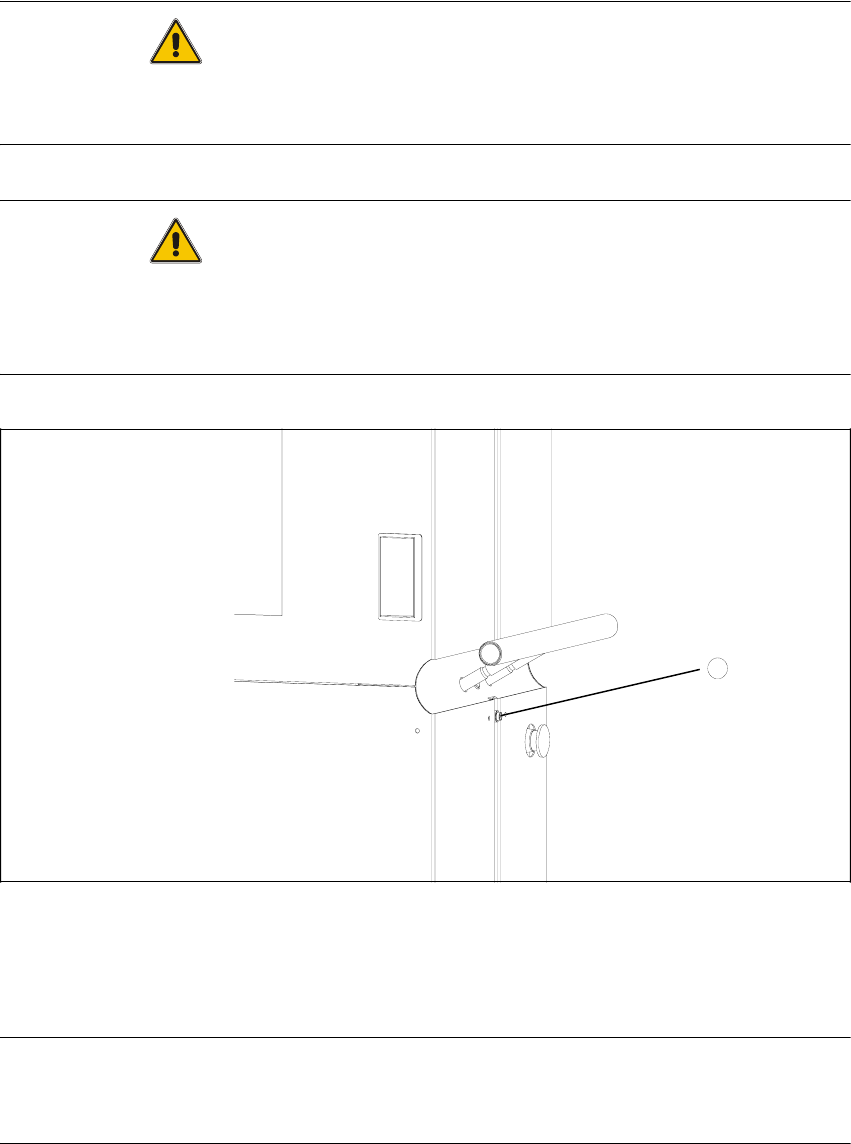

Fig. 4.2 - 1 Punto di contatto del collegamento di messa a terra
Legenda
1 Punto di contatto del collegamento di messa a terra
NOTA
Dopo l'allestimento o il ricaricamento dell’SAVM, osservare i relativi comandi del SIPLACE per
controllare l'allestimento mediante i codici a barre apposti internamente agli sportelli di protezione.
1
Istruzioni per l’uso dell’SAVM 4 Allestimento dell’SAVM
Edizione 08/2002 4.2 Ricaricamento dell’SAVM
71
– L’SAVM può essere ricaricato senza dover arrestare la macchina.
– Durante il montaggio è possibile effettuare i spostamenti verso e dalla posizione di ricarica-
mento dell’SAVM.
–In Paragrafo 5.2.1.2 e Paragrafo 5.3.1.1 sono descritte le funzioni che si possono eseguire con
l’SAVM.
– Se un SAVM è fisicamente presente e collegato al piano di appoggio, i movimenti verso e dalla
posizione di ricaricamento per le funzioni singole sono possibili anche senza il relativo allesti-
mento. Non è possibile impostare il livello di riempimento.
– Se si esegue il ricaricamento durante il montaggio con allestimento diverso, i livelli di riempi-
menti devono essere trasmessi alla stazione in un secondo momento (dopo la trasmissione
del relativo allestimento).
– Il controllo del riempimento dei vassoi si esegue quando si è usciti dalla posizione di ricarica-
mento con l'allestimento attuale presente sulla stazione. Se il ricaricamento viene effettuato
per un allestimento futuro, la richiesta allo stato di riempimento vassoio non può corrispondere
con l'allestimento futuro.
4.2.1 Procedimento per la sostituzione di una cassetta
➠ Aprire il portello soltanto quando la torre ha raggiunto la posizione di riempimento e quando
viene richiesto da parte del software del calcolatore di stazione. Altrimenti si azionerebbe la
funzione STOP DI EMERGENZA.
➠ Aprire il bloccaggio torre sul pomello.
➠ Sostituire solo la cassetta che si trova in posizione di ricaricamento (su livello tavolo)
(vedi Fig. 4.2 - 2).
➠ Premere il dispositivo di bloccaggio cassetta (molla a balestra) verso il basso ed estrarre la
cassetta dalla torre.
➠ Poggiare la nuova cassetta con cautela tra le guide sul tavolo. Premere il dispositivo di bloc-
caggio cassetta verso il basso ed inserire con cautela la cassetta fino al finecorsa. Far innes-
care il bloccaggio.
➠ Controllare se le molle a balestra del dispositivo bloccaggio SV aderiscono alla parete laterale
della cassetta (vedi Fig. 4.2 - 3 su Pagina 74). Prestare attenzione che l’SV si inneschi per-
fettamente e che le molle a balestra non siano difettose.
➠ Chiudere i bloccaggi torre e gli sportelli di protezione. Se non si può chiudere il bloccaggio
torre, controllare se tutti gli SV si trovano in posizione corretta nella torre
(vedi Fig. 4.2 - 2 su Pagina 73).
