范围检查
数据切换（选择从[基板数据]到[贴片数据]，或从[贴片数据]到[元件数据]）时，
检查输入的 BOC 标记、贴片坐标等是否在基板内(或电路内)，或电路是否在基板内的
范围。

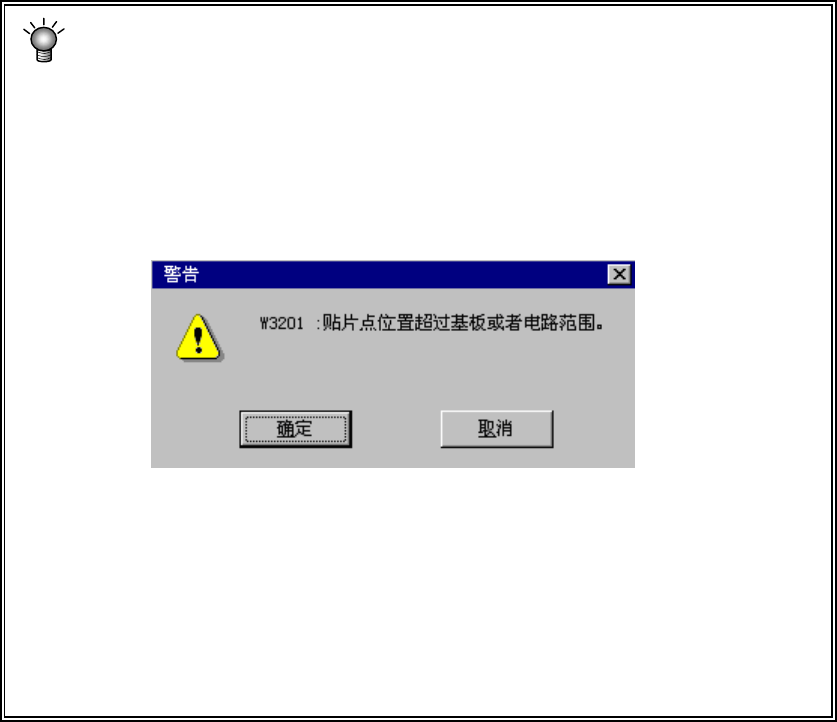

错误时出现下面警告。
●确定继续进行数据切换。
●取消中止数据切换。
※出现上述警告信息时，请重新检验[基板数据]或[贴片数据]的输入值。
（特别是定位孔位置、基板设计偏移量、首电路位置、电路设计偏移量、电路
配置的各坐标）
4-25
第 4 章 生产程序编辑 Rev03
4-3-4 贴片数据
输入有关贴片元件的贴片坐标信息。
多电路板时，要输入“基准电路”的信息。
贴片点数：最大 3，000 点，在分割基板的情况下，总点数可输入到 10，000 点。
4-3-4-1 贴片数据画面的显示
基板数据建立后，单击画面上的「贴片数据」标签，显示制作贴片数据画面（下图是已经制
作的例子）。

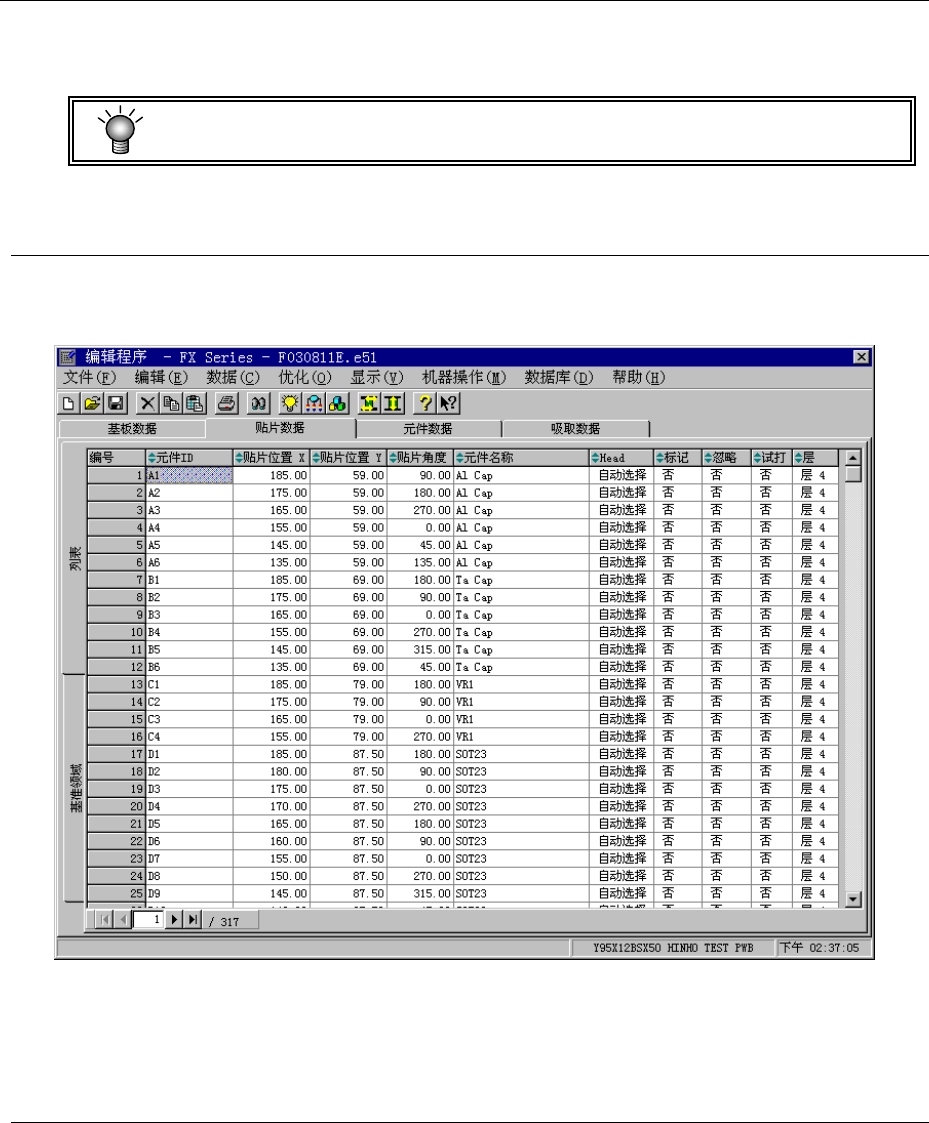

图 4-3-4-1 贴片数据画面
4-3-4-2 输入项目
输入“元件 ID”、“X”、“Y”、“贴片角度”、“元件名称”。其他的项目（HEAD--贴片
头、标记、忽略、试打、层）自动输入初始值。只变更必要的项目。
坐标位置是指「基板数据」决定的从“基板原点”（矩阵电路板为基准电路的“电路原点”）
为起点的距离。
4-26
第 4 章 生产程序编辑 Rev03
1) 元件 ID
元件 ID 是参见贴片点时的标记。不直接对贴片操作造成影响。
“元件 ID”最多可以输入 8 个字母（仅限英文字）。
不输入元件 ID，也可直接单击其他项（X 坐标等），省略输入。这种情况下会自动输入“＃”。
2）X、Y
输入贴片位置（X、Y）。输入方法：从键盘输入数值，或使用 HOD 示教输入。
※
一定要在取得 BOC 校正后才能示教。
尺寸是指：「基板数据」决定的“基板原点”（多电路矩阵板为电路原点）到贴片位置（坐标
中心）的距离。
3）贴片角度
元件贴片的角度。
以「元件数据」的“元件供应角度”为基准，输入贴片角度。（参见 4-3-5-2-2 章）
4) 元件名称
输入元件名（最多 20 个字母）。大写、小写均视为相同字母。
5) 贴片头（Head）
指定用于贴片的贴片头。
初始值为“自动选择”，程序编成、执行“优化”后，自动选择最佳贴片头。
用编辑键（键盘的[F2]键），或单击鼠标右键，从列表中选择贴片头。

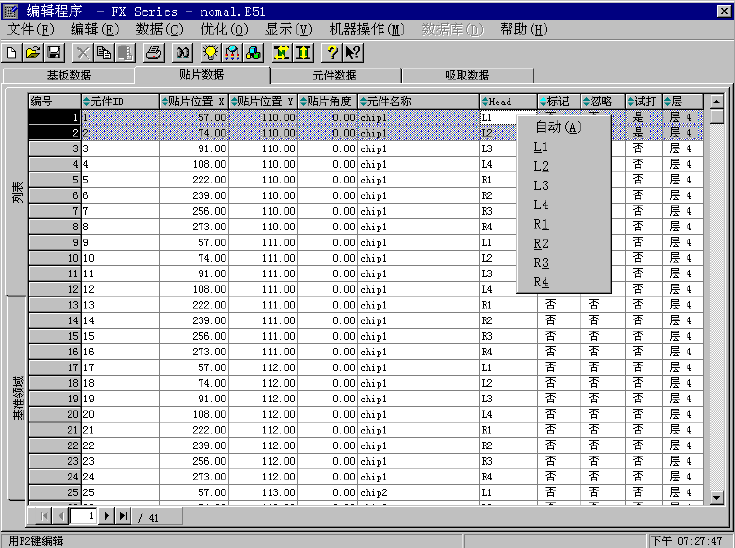

图 4-3-4-2 选择贴片头
4-27
