第 4 章 生产程序编辑 Rev03
4-4-1-2 设定优化的条件
优化的结果会随前述“元件供应数设定”和本项“优化条件设定”的变化而发生很大变化。
请在理解本项内容的基础上，设定生产程序中的优化条件。
在菜单栏中，单击「优化」/「优化」后，出现“分配”画面。
包括“分配”在内共有 6 个条件设置选项。
单击这个标签后，可以切换各项目的画面。
图 4.4.1.5
将设定的条件作为默认值保存
后，下次启动时最先显示此设定
条件。
所变更的设定无效，恢复到出
厂时的标准设置(装置的初始
值)。
执行优化。
保存设定内容后关闭画面。
选项的种类 用 途
分配 指定吸嘴和吸取数据的分配条件。
区域 指定送料器配置的区域。
供料器安排 指定送料器配置方法。
贴片顺序 指定贴片顺序显示方法。
不停机 指定不停机操作。
FX-1 选项 其他指定。
4-64
第 4 章 生产程序编辑 Rev03
4-4-1-2-1 分配
图 4.4.1.6
1)吸嘴
选择：是使用「机器设置」时设定的吸嘴配置，还是使用优化的吸嘴配置。
①自动安排吸嘴：忽略[机器设置]的吸嘴设置，执行优化吸嘴配置。选择此项设置可提高生
产效率，但需要化时间去变更[机器设置]。
②自动安排空吸嘴的位置：继续使用[机器设置]的固定吸嘴，但根据优化结果，对ＡＴＣ 空
白部分追加配置必要的吸嘴。吸嘴有富余时可选择此项，但需变更[机器设置]（补
充吸嘴设置）。
③使用机器设置吸嘴：直接使用[机器设置]时的吸嘴设置就可。因不需再化时间进行调整，
适宜进行[多品种少量生产]时选择此项。
2)吸取数据
吸取数据的“供应”项目有指定的送料器配置时，要选择：是根据指定进行分配，还是忽略
指定，执行优化分配。
①使用手动站台分配：已指定的送料器根据指定进行配置，只对“自动选择”的送料器进行
优化分配。
②自动分配所有数据：忽略已指定的送料器配置，全部实施优化分配。
实施一次优化后，优化结果将反映到吸取数据中。以后编辑数据时，若要重新进行
优化时，应选择“全部分配”；若只需对变更的部分补充配置时，选择“自动分配
所有数据”。
3)给每个管状供料器分配多个元件：使用多个旧管状送料器（向一个管状送料器供应多个管状元
件的方式）时，把同一种类型的管状元件整合到一个管状送料器。如果取消选中此
项，配置方式将改为：同一种类型的管状元件可以同时被吸取。
4-65
第 4 章 生产程序编辑 Rev03
4-4-1-2-2 区域
指定送料器配置区域。
全部送料器可以只配置在前面或后面。
事先把统一交换台上的送料器准备妥当，有助于缩短下一个生产开始的时间。

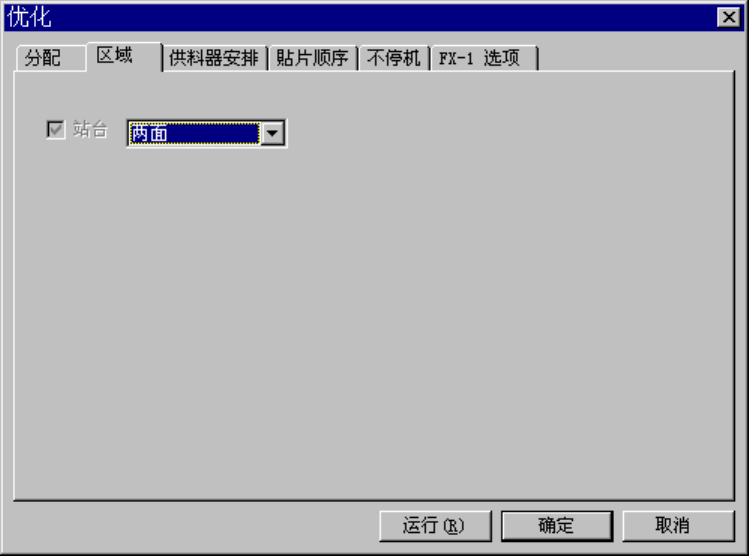

图 4.4.1.7
●两面 ：全区域的送料器台全部配置送料器。
●前面 ：只对前面的送料器台配置送料器。
●后面 ：只对后面的送料器台配置送料器。
●前面优先：前面的送料器台优先配置送料器。
●后面优先：后面的送料器台优先配置送料器。
4-66
