第 5 章 其它功能 Rev03
5-4-4 设置各组

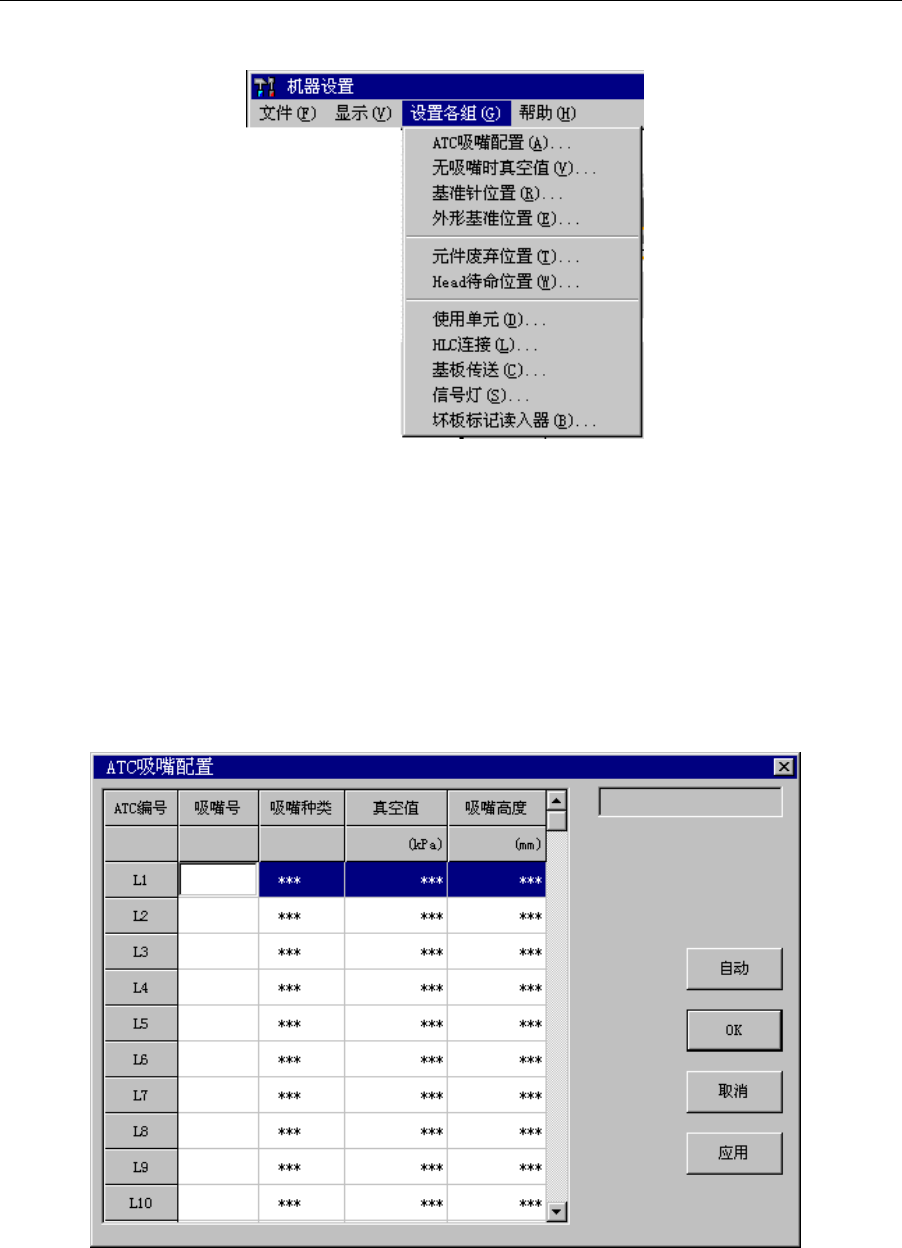

从菜单栏选择「设置各组」，显示下图项目。
图 5-4-4-1 设置各组 的项目
5-4-4-1 ATC 吸嘴配置
设定配置在 ATC 上的各类吸嘴的信息。
选择 ATC 上的吸嘴配置，显示出下图所示的 ATC 吸嘴配置画面。
设定“吸嘴号”、“吸嘴种类”、“真空值”、“吸嘴高度”。可自动设置。
另外，也可以从键盘输入“吸嘴号”。
图 5-4-4-2 设置 ATC 吸嘴配置画面
5-37
第 5 章 其它功能 Rev03
1）设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形
宽度(反映在吸嘴号吗中)，并获得真空值。
①个别设置：单击吸嘴号码，按下[F3]键，即完成设值。
按下［DELETE］键或［BACK SPACE］键，可以删除。
②统一设定：对所有的 ATC 编号、或所选择的多个 ATC 编号进行统一自动设置。
＜设定步骤＞
(1) 单击「自动」按钮。
(2) 显示下列画面。
选择要设定的 ATC 编号，单击「OK」。
全选时，单击「全部选择」，单击「OK」。
图 5-4-4-3 ATC 选择画面例
选择「F3」或「OK」后，轴开始移动，进行吸嘴的装卸。按「F3」或「OK」
之前，务必确认设备内部无人作业。为避免人身伤害，设备运行过程中切
勿将手放入设备内部，也不要将脸和头部靠近设备。
注意
① 要中断自动设置时，请按下＜STOP＞开关。
② 自动设置前输入的吸嘴号码与自动设置所获得的吸嘴号码不同时，优先使用自动设
置的吸嘴号码。
③ 要配置特别订购的吸嘴时，请在执行自动设置后，重新输入正确的吸嘴号码。
5-38
第 5 章 其它功能 Rev03
2） 设置项目
①吸嘴号
设定分配给ＡＴＣ的吸嘴号码。
②吸嘴种类
设定分配给ＡＴＣ的吸嘴种类。
③真空值
设置基准贴片头(L1)上装上吸嘴时的真空值。
对照 “无吸嘴真空值”，判断有无吸嘴和元件。
④吸嘴高度
设定相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
5-4-4-2 无吸嘴时真空值
设定无吸嘴状态时各贴片头的真空值。
通过此项设置，可确认各个贴片头真空值参差不齐。
若与机器交货时的值相比，数值变化较大时(大致标准为 10%左右)，请进行贴片头的检查
和清洁。
无吸嘴时真空值设置画面如下：
图 5-4-4-4 设定无吸嘴时的真空值
选择贴片头，单击「执行」，便可自动设定真空值。
标准值为 -40～-70（ｋＰａ）之间。
设定结束后，单击「OK」。
单击“执行”后轴开始移动，进行吸嘴的装卸。因此，单击[执行]之前，务
必确认设备内部无人作业。为避免人身伤害，设备运行过程中切勿将手放入
设备内部，也不要将脸和头部靠近设备。
警告
