第 4 章 生产程序编辑 Rev03 (6) 询问 连续测量开始后，立即显示如下画面询问：经测量，已知的 1mm 以下的元件如何处理？ 图 4.5. 4.11 元件归 还询问 ●毎次归还 元件归还到原位置。 ●毎次废弃 每次用指定的废弃方法废弃元件。 ● 每次询问 每 次 测 量结束后，１m m 以下的元件必须询问。 ②结束连续测 量 按指定条件所有元件测量结束后，显示以下信息。 图 4.5. 4.12 结束连 续测量 4-104
第 4 章 生产程序编辑 Rev03
2)连续测量
测量指定的全部元件。
①设置连续测量条件
菜单栏中选择「机器操作」/「测量」/「连续」后显示以下画面：

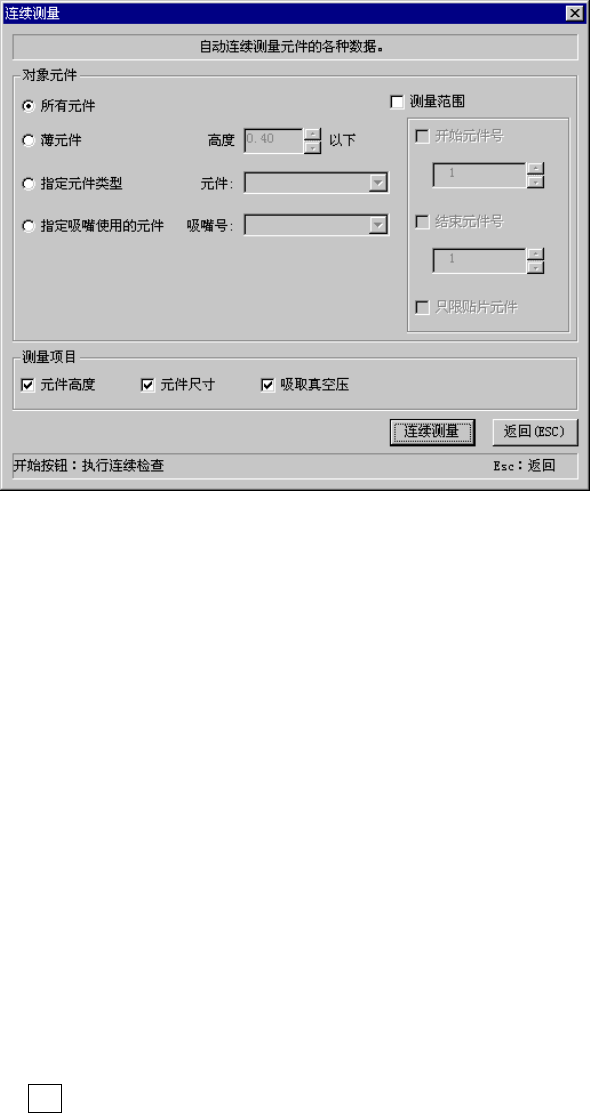

图 4.5.4.10 设置连续测量条件
(1)对象元件
设置只测量与元件数据条件一致的元件。
(2)测量范围
在对象元件条件基础上，进一步对其中的某些元件号进行测量时，选中此项。
● 开始元件号：要指定开始测量的元件数据编号时，选中此项。
● 结束元件号：要指定测量结束的元件数据编号时，选中此项。
● 只限贴片元件：要限定于贴片数据指定的元件数据时，选中此项。
(3)测量项目
选择测量项目。默认为：选择所有可能测量的项目。测量项目，因元件种类而异。
(4)连续测量按钮（<START>开关）
开始连续测量。
(5)返回按钮（ESC 键）
回到原画面。
4-103
第 4 章 生产程序编辑 Rev03
(6)询问
连续测量开始后，立即显示如下画面询问：经测量，已知的 1mm 以下的元件如何处理？
图 4.5.4.11 元件归还询问
●毎次归还
元件归还到原位置。
●毎次废弃
每次用指定的废弃方法废弃元件。
● 每次询问
每次测量结束后，１mm 以下的元件必须询问。
②结束连续测量
按指定条件所有元件测量结束后，显示以下信息。
图 4.5.4.12 结束连续测量
4-104
第 4 章 生产程序编辑 Rev03
4-5-4-3 检查
此项功能是通过模拟运行，检查元件吸取、识别、贴片时出现的 XYθ偏差量，以判定生产程
序的速度是否适当。
注意
为避免发生人体损伤事故，在设备运行过程中，切勿将手伸入装
置内部，或将脸和头靠近装置。
图 4.5.4.13 元件数据的速度检查对话框
① 被检元件
显示被检查元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件的吸取位置的内容。没有吸取数据时，各项目不显示，不能进行吸取位置的
变更、送料器顶推、示教。
③ 检查内容
检查项目：从自动（生产）、XY、吸取上升、贴片下降、测量外θ旋转中选择。
自动（生产） 进行从吸取到贴片的模拟生产，检测运行结果的偏差量。
XY 检查 XY 移动速度。
吸取上升 检查吸取上升运行速度。
贴片下降 检查贴片下降运行速度。
测量外θ旋转 检查测量外θ旋转速度。
选择Head：选择在检查中所使用的贴片头。
检查角度（贴片角度）：从 0 / 90 / 180 / 270°中选择。（仅限进行贴片操作的检查项目
可以设定）
检查位置：可设定为废弃盒或任意坐标。（仅当检查项目为XY时可以设定任意坐标）
检查次数：设定进行检查的次数（1～100 次）。
速度设置：设定速度确认使用的速度（因检查项目不同，可设定的项目也不同）
④ 检测结果
检查后显示速度确认结果，XYθ偏差数据。
吸取上升时显示吸取结果是否成功。
4-105
