第2章 生产 Rev03
②各供应设备的管理信息
显示各供应设备的生产管理信息。
从左前、右前、左后、右后中选择。
选择左前的画面示例：

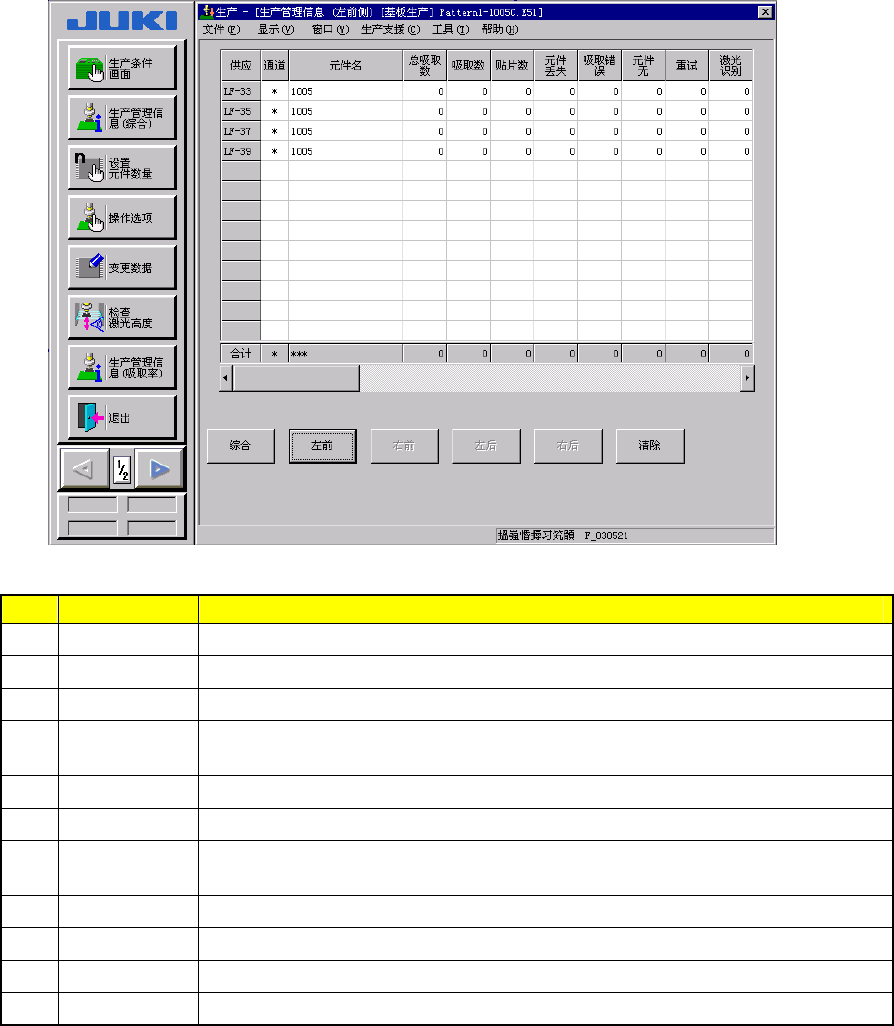

图 2.9.1.3 生产管理信息（左前）
No 项目 内容
1 总吸取数 该供应设备中吸取动作的次数。
2 吸取数 该供应设备中吸取成功的元件数。
3 贴片数 从该供应设备吸取且贴片的元件数。
4 元件丢失
该供应设备丢失的元件数。
（总吸取数 ― 重试 × （元件数据重试次数 ＋ １）― 贴片数）
5
吸取错误 该供应设备吸取失败的次数。
6
元件无 该供应设备元件用完的次数。
7 重试
该供应设备超出重试次数而发生错误的次数。
（按元件数据「重试次数」设置的次数吸取，当无法吸取时重试次数加１。）
8 激光识别 该供应设备激光识别超出重试次数而发生错误的次数。
9 异类元件 检测出异类元件的次数。
10 芯片站立 吸取该供应设备供应的元件时识别出芯片站立的次数。
11 其它 判定为其它错误（元件坠落等）的次数。
2-31
第2章 生产 Rev03
③吸取率
显示“各供应设备的吸取率（吸取率 ＝ 吸取数 / （吸取数 ＋ 吸取错误数））”。
◇ 画面通常从[吸取率最差]送料器开始排列。（参见图 2.9.1.4）

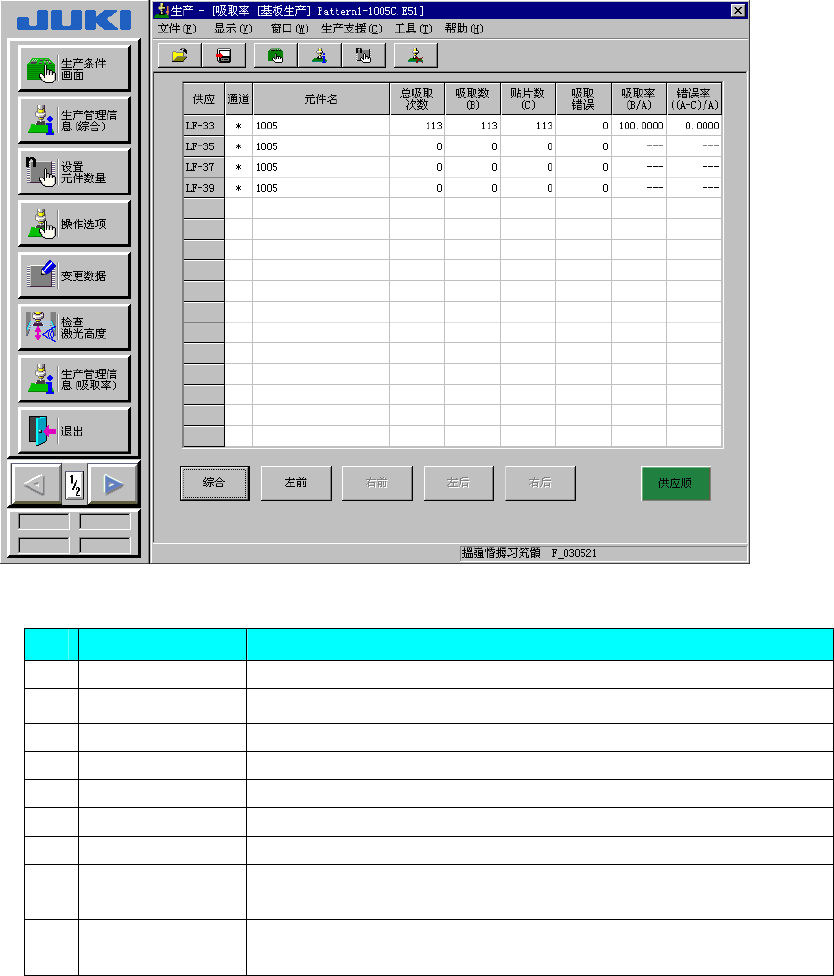

图 2.9.1.4 吸取率显示画面（从最差者起排列示例）
No. 项目 内容
１ 供应 各供应位置。
２ 通道 采用管状送料器时，为通道编号。
３ 元件名 显示元件名。
４ 总吸取次数(A) 吸取数 ＋ 吸取错误数
５ 吸取数(B) 吸取成功的元件数。
６ 贴片数(C) 贴片成功的元件数。
７ 吸取错误 吸取失败的次数。
８ 吸取率
(B/A)
吸取成功率。
吸取率＝ 吸取数 /（吸取数 ＋ 吸取错误数）
９ 错误率
（(A-C)/A）
错误率＝（吸取数―贴片数）／吸取数
2-32
第2章 生产 Rev03
4)生产管理信息的管理
①清除
在菜单栏中单击「窗口」/「生产管理信息」/「清除」进行清除。
②保存生产管理信息
退出生产时，单击“文件”的“保存”、“另存为”，按各文件分类保存生产管理信息。
退出生产时，出现[退出生产]提示，点击保存该生产程序，即可保存生产管理信息。
