第 4 章 生产程序编辑 Rev03
4-5-4-3 检查
此项功能是通过模拟运行，检查元件吸取、识别、贴片时出现的 XYθ偏差量，以判定生产程
序的速度是否适当。
注意
为避免发生人体损伤事故，在设备运行过程中，切勿将手伸入装
置内部，或将脸和头靠近装置。
图 4.5.4.13 元件数据的速度检查对话框
① 被检元件
显示被检查元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件的吸取位置的内容。没有吸取数据时，各项目不显示，不能进行吸取位置的
变更、送料器顶推、示教。
③ 检查内容
检查项目：从自动（生产）、XY、吸取上升、贴片下降、测量外θ旋转中选择。
自动（生产） 进行从吸取到贴片的模拟生产，检测运行结果的偏差量。
XY 检查 XY 移动速度。
吸取上升 检查吸取上升运行速度。
贴片下降 检查贴片下降运行速度。
测量外θ旋转 检查测量外θ旋转速度。
选择Head：选择在检查中所使用的贴片头。
检查角度（贴片角度）：从 0 / 90 / 180 / 270°中选择。（仅限进行贴片操作的检查项目
可以设定）
检查位置：可设定为废弃盒或任意坐标。（仅当检查项目为XY时可以设定任意坐标）
检查次数：设定进行检查的次数（1～100 次）。
速度设置：设定速度确认使用的速度（因检查项目不同，可设定的项目也不同）
④ 检测结果
检查后显示速度确认结果，XYθ偏差数据。
吸取上升时显示吸取结果是否成功。
4-105
第 4 章 生产程序编辑 Rev03
4-5-4-4 确认
本功能用于确认生产程序的编辑内容。
注意
为防止人身伤害，请不要在机器运转中将手或头部伸入装置内部。
4-5-4-4-1 标记系：BOC
识别 BOC 标记，把识别坐标的实际测量值存入主机中。这项实际测量值，将成为贴片数据示教
时的坐标校正值。
从菜单栏选择「机器操作」/「确认」/「标记」/「BOC」后，显示确认画面。
有关 BOC 标记识别失败时的操作，请参见「2-11-3 发生标记识别错误」。
4-5-4-4-2 标记系：送料器台（前面／后面）
识别送料器台标记，把识别坐标的实际测量值储存起来。这项实际测量值，将成为贴片数据示
教时的坐标校正值。
在菜单栏中选择「机器操作」/「确认」/「标记」/「送料器台架」后，显示确认画面。识别
前侧送料器台标记时，选择「前侧」，识别后侧送料器台标记时，选择「后侧」。
图 4.5.4.14 确认送料器台识别
4-5-4-4-3 坐标系：贴片位置
用摄像机跟踪贴片位置。确认显视器显示的贴片位置，若输入坐标不正确时，可用示教方法进
行修正。
1) 设定条件
在菜单栏中，选择「机器操作」/「确认」/「坐标」/「贴片跟踪」后，显示如下画面：
图 4.5.4.15 用摄像机跟踪贴片坐标位置
4-106
第 4 章 生产程序编辑 Rev03
①跟踪方法
(1)自动跟踪
按一定间隔，用摄像机逐项跟踪贴片位置。仅在下面设定的「自动跟踪间隔」时停止，
经过间隔后移动到下一点。
●自动跟踪间隔：设定停止间隔。可以设定 0.01 秒～5 秒之间。
(2)手动跟踪
按 HOD 的[NEXT]键或按下<START>按钮便移动到下一点。
②跟踪范围
输入跟踪贴片数据从某点到某点的范围。默认时执行全贴片点跟踪。
跟踪条件全部设定完了后，按下<START>开关或「执行」键即可。
按「关闭」，则返回原画面。
2) 摄像机跟踪贴片坐标位置的画面
开始后，跟踪各贴片坐标时，显示以下画面：

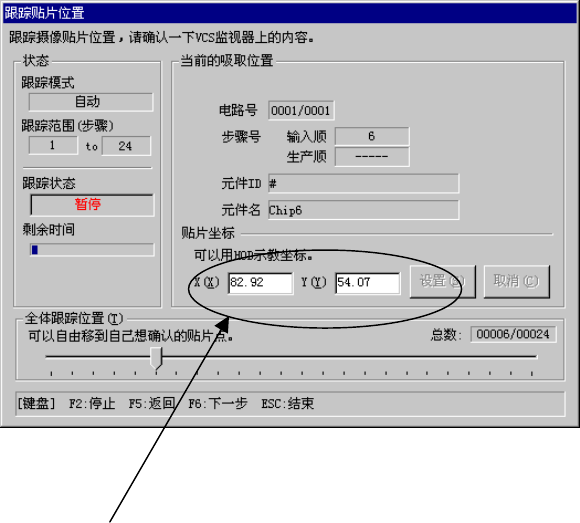

4.5.4.16 贴片位置摄像机跟踪中
跟踪的坐标与实际不同的情况下可以示教。
4-107
