第 1 章 设备概要 Rev03

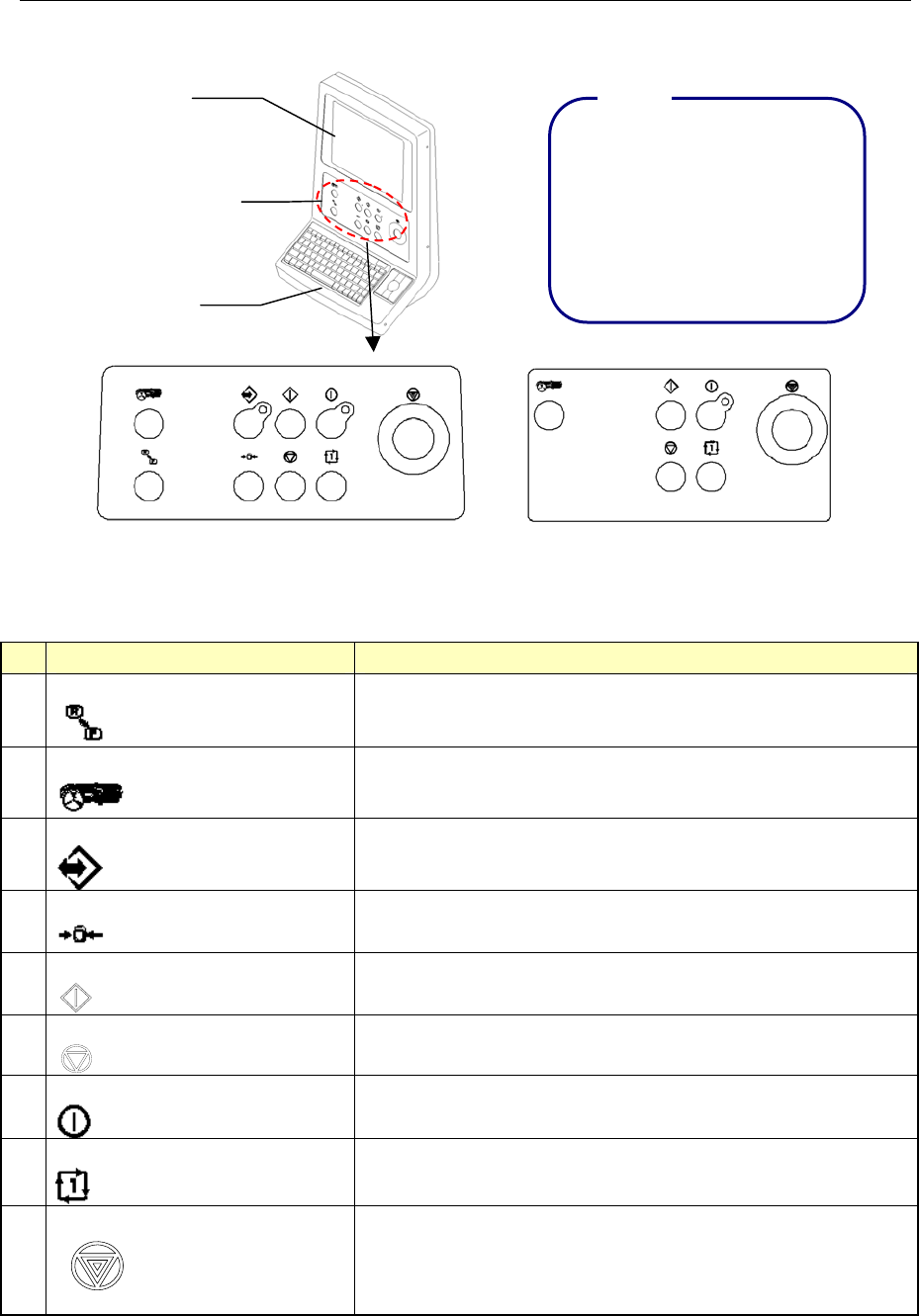

1-4-8 操作面板
<前面> <后面>
图 2.3-4 操作装置及面板概况图
可从机器主机的操作台控制机器的动作
No 开关名称 功 能
１
KEYBOARD（键盘）
进行键盘操作的〈前〉〈后〉切换。
按此开关，点亮按钮灯。
２
FEEDER（送料器切换）
切换送料器单元的有效/无效。
按此开关按钮灯点亮时，为切换送料器〈有效〉状态。
３
ONLINE（联机）
要连接设备与 HLC、进入联机状态时使用。
联机状态中，按钮灯点亮。
４
ORIGIN（回原点）
对全轴执行返回原点时使用。
５
START（开始）
执行生产或模拟生产时使用。
６
PAUSE（暂停），STOP（停止）
结束生产或模拟生产操作时使用。
按一下暂停，再按一下结束。
７
SERVO FREE（解除
伺服）
用于解除Ｘ轴，Ｙ轴，Ｚ轴，θ轴伺服马达。
解除伺服状态中按钮灯点亮。再按一下马达即被励磁。
８
SINGLE CYCLE（单次循环）
生产完毕一块基板即结束生产时使用。再按一次，此模式
解除。
９
EMERGENCY（紧急停止）
要紧急停止时使用本开关。设备动作异常或有可能对人体
造成危险时，应立即刹车。按下本开关，能使马达及其他驱
动部分停止工作，红色信号灯点亮。
要复原时，向箭头方向旋转开关。
显示器
注意：
1. REAR（背面）侧的操纵板装
置系选购件。
2. REAR（背面）侧操纵板装置
显示的画面与 FRONT(前面)
的显示器相同。图像画面，
与前面操作板显示器的图像
相同。
操作面板
键盘
1-15
第 1 章 设备概要 Rev03

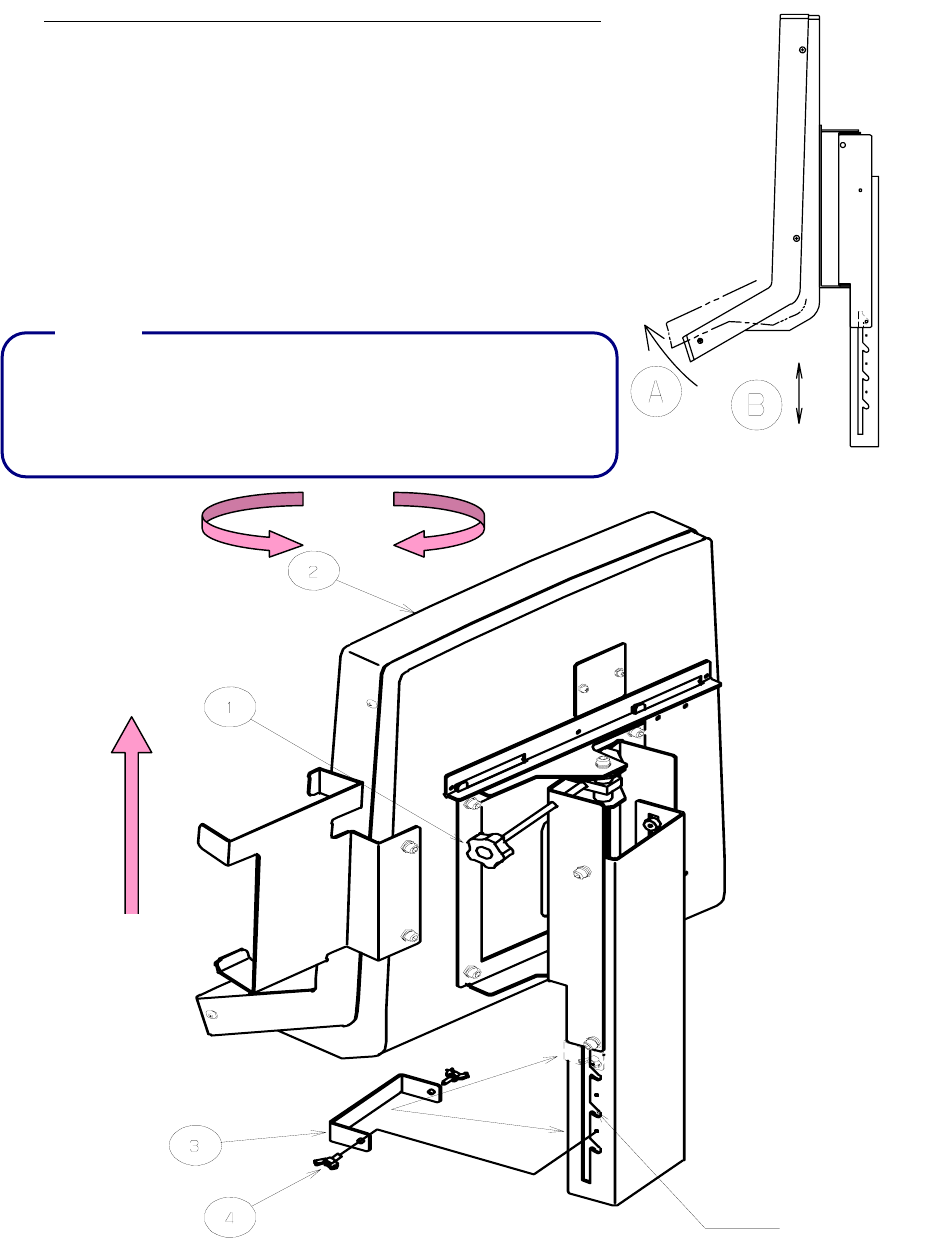

1-4-9 调整操作装置的位置
调整高低
可以调整操作装置的旋转方向和高度。
调整旋转方向的方法如下：把操作装置的固定把①拧松，可
任意调整操作装置②的旋转方向，然后把①拧紧。
调整高度的方法如下：先把操作装置②向 A 方向稍微抬高
后，即可按 B 上下方向调整高低，固定时请对准 4 个槽沟或者
把操作装置调到最下端。
有时因使用带状送料器、或因安装的位置，会与操作装置互相干
扰。为防止干扰，可适当调整高度，再把挡块③用固定螺丝④
拧紧。
注意
旋转
调整高度
槽沟
1-16
第 1 章 设备概要 Rev03
1-4-10 缩略语说明
意 义
缩略语
中文 英语
（Auto Tool Changer） ＡＴＣ 自动工具交换装置
（Bad Mark Reader） ＢＭＲ 坏板标记识别器
（External Programming Unit） ＥＰＵ 外部编辑程序
（Feeder Position Indicator） ＦＰＩ 送料器位置指示器
（Host Line Computer） ＨＬＣ 主控计算机
ＨＭＳ 高度测量装置 （Height Measurement System）
（Handheld Operating Device） ＨＯＤ 手持操作盘
（Multi Nozzle Laser Align） ＭＮＬＡ 多吸嘴激光校准
（Offset Correction Camera） ＯＣＣ 位置校正摄像机
（Printed Wiring Board） ＰＷＢ 基板
1-17
