第 5 章 其它功能 Rev03
5-7-2-3 停电后的恢复措施（接通电源）
系统启动时，要确认停电时保存的文件是否存在，文件存在时，出现对话框询问。
◆检测出停电时保存的文件存在时的显示
系统启动后检测出数据已被保存时，显示如下对话框询问。
图 5.7.2.6
按[是]：复原生产程序、生产管理信息，恢复发生电源异常前的状态。
按[否]：不进行复原处理。
完成复原处理后，显示以下询问：
图 5.7.2.7
按[是]： 删除保存数据。
按[否]：不删除保存数据。（下次启动时，会再次显示该对话框。）
询问是否要复原，选择「否」时，显示：
图 5.7.2.8
按[是]：删除保存数据。
按[否]：不删除保存数据。（下次启动时，会再次显示。）
系统启动检测出保存文件异常时，显示如下提示：
此种情况下不进行复原处理，删除可能损坏的保存数据文件。
图 5.7.2.9
5-71
第 5 章 其它功能 Rev03
5-7-3 接通电源时吸嘴安装异常
接通电源时，虽然贴片头上已安装有吸嘴，或有时由于交换吸嘴动作中出错等原因，会出现
「机器设置的」吸嘴信息与机头安装的实际吸嘴情况不一致。
这种情况发生时，会显示全轴返回原点动作完成图 5-7-3-1，参见下图。
如果不是激光脏污，请采用“半自动返回”。如激光脏污，请用“手动返回”。

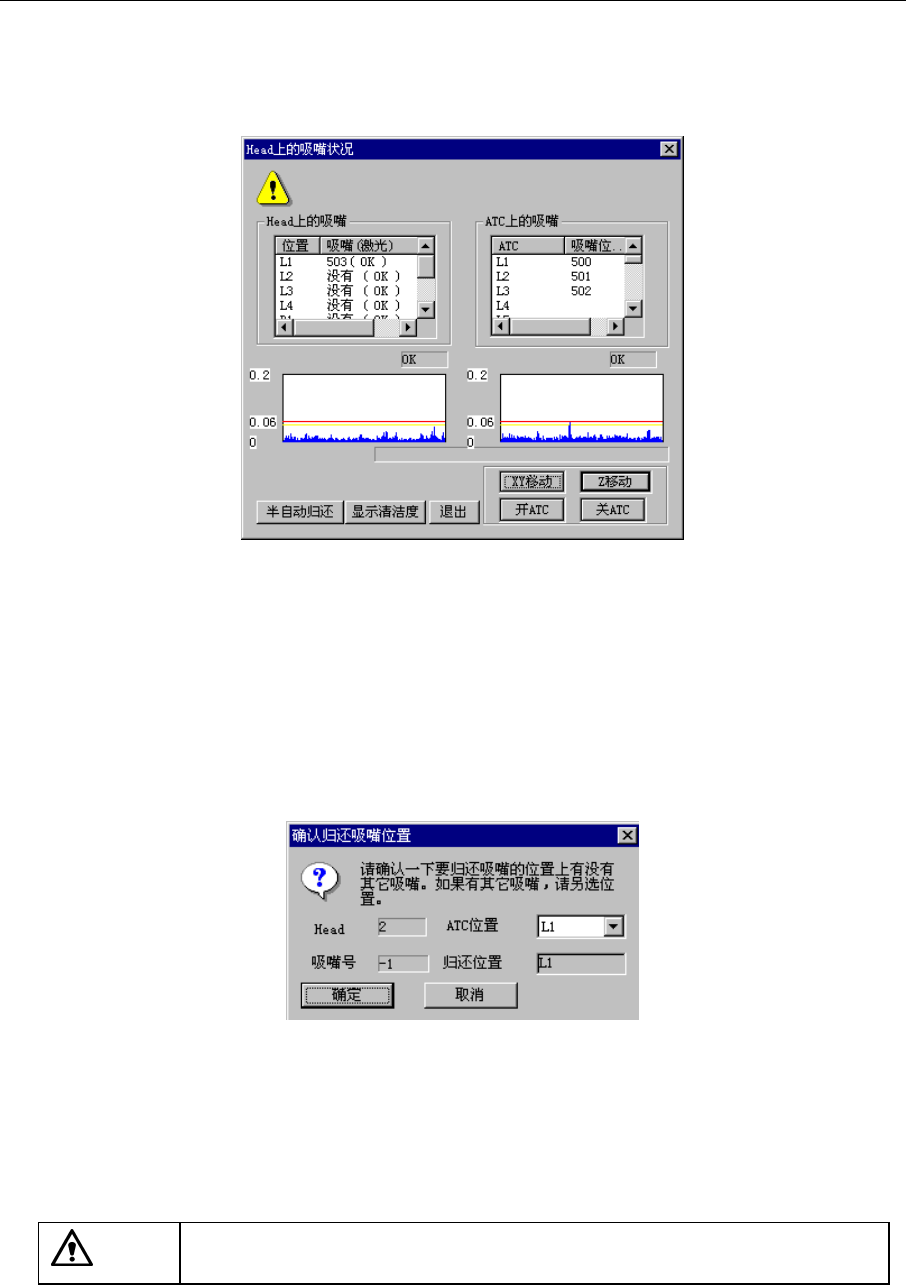

图 5-7-3-1 贴片头有无吸嘴状況画面
5-7-3-1 半自动归还
激光无脏污（未超过 0.06 的线）时，可按下「半自动归还」按钮，执行半自动归还。
没有配备 HMS 选项时，为确认有無吸嘴，需要提供没有安装吸嘴的空机头。
当都装有吸嘴的贴片头在自动归还 ATC 时前，将检验其中的１个贴片头，询问归还的 ATC 位
置。对此，必须指定：归还到没有安装吸嘴的 ATC 位置。
图 5-7-3-2 确认吸嘴归还位置画面
按下［确定］按钮后，摄像机移动到吸嘴要归还的 ATC 位置上，显示确认的信息。
如显视屏画面里显出圆型影像，表明 ATC 上有吸嘴。对此，一定要按［取消］按钮，不要使
贴片头归还到该 ATC。
按下［确定］按钮，让吸嘴归还到指定的 ATC 位置。只要有 1 支吸嘴归还后，剩下的全部将
自动归还 ATC。
注意
为防止人身事故，在机械动作时，不要将手、脸伸入设备内部。
5-72
第 5 章 其它功能 Rev03
5-7-3-2 手动归还
激光脏污时（超过 0.06 的线）的操作方法如下：
操纵［XY 移动］按钮、［Z 移动］按钮、［ATC 开］按钮、［ATC 关］按钮，将机头移动到
操作员近处，再用手从贴片头上卸下吸嘴。
按下［XY 移动］按钮后，显示 图 5-7-3-3。输入移动坐标后，单击「执行」。
坐标（0,0）为 XY 完成返回原点时的位置（正面左前）。
图 5-7-3-3 XY 任意坐标移动画面
按下［Z 移动］按钮时，显示 图 5-7-3-4。
Z 轴的坐标原点为基板高度的坐标原点（０），在原点之上为“上＋”，下为“下－”。
图 5-7-3-4 Z 轴任意坐标移动画面
5-73
