第 4 章 生产程序编辑 Rev03
4-4-2-4 吸嘴分布
显示执行优化后各站台（译注：亦称“工位”）配置的吸嘴状况。
通过本项目，可以确认吸嘴配置的“优化条件”指定为“自动配置”的结果，以便使吸嘴
配置与机器设置相一致。
从菜单中选择「优化」/「吸嘴分布」项目。

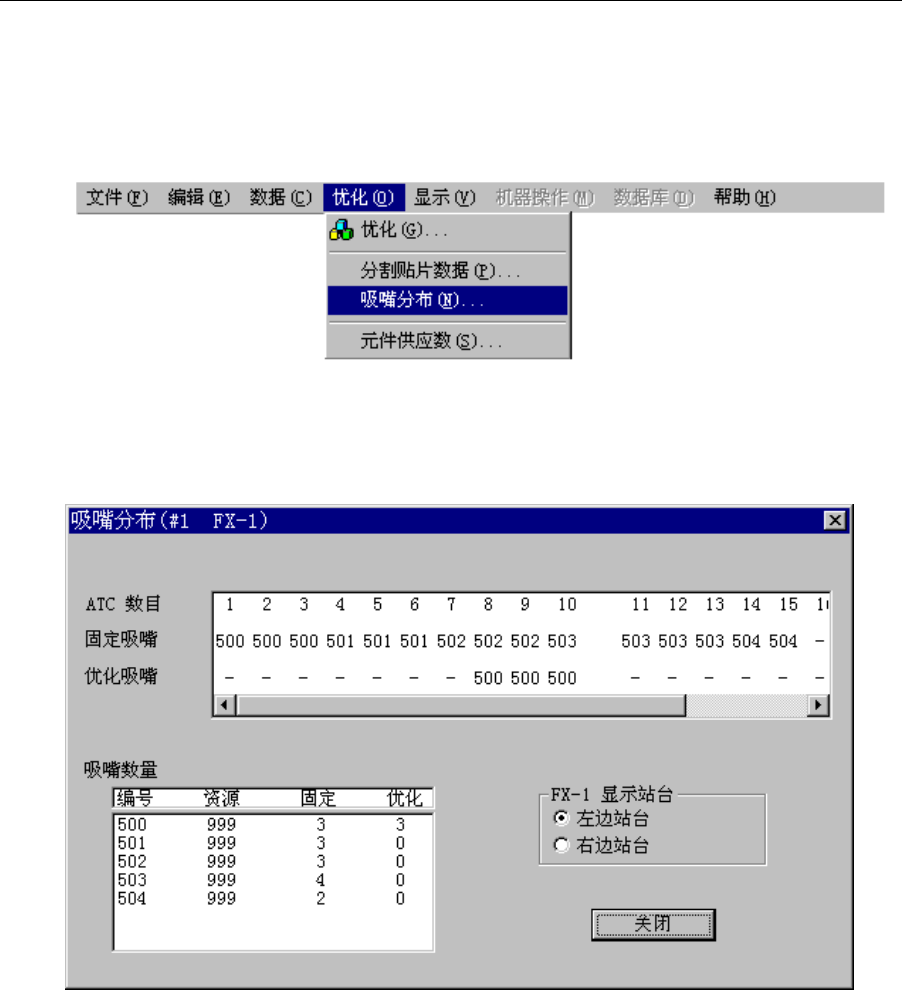

图 4.4.2.8 选择吸嘴分布
吸嘴分布画面如下：
图 4.4.2.9 吸嘴分布的显示例
●固定吸嘴 ：机器设置的吸嘴配置。
●优化吸嘴 ：优化输出的吸嘴配置。
●吸嘴数量 ：“资源”和“固定”栏为目前未使用的吸嘴数。
“优化”栏为优化输出的吸嘴数。
4-74
第 4 章 生产程序编辑 Rev03
4-4-2-5 供料器编排
本项目以图形化显示吸取数据的供料器编排状况。
在菜单中单击「显示」/「送料器分布」后，显示下列供料器编辑画面。
1）供料器编排窗口

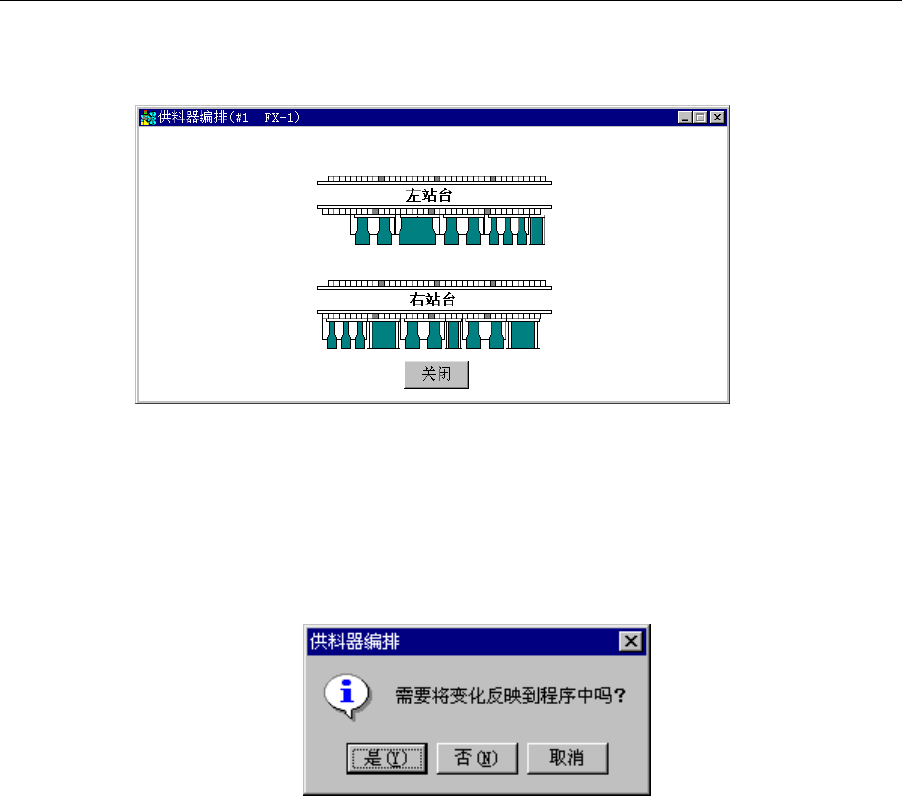

图 4.4.2.10 供料器编排窗口显示例
在供料器编排窗口的供料器图上移动跟踪球，可显示该供料器的部分元件数据内容。
2）在窗口上编排供料器
在供料器窗口上，可用跟踪球编排供料器。
编排结束，关闭供料器编排选择画面后，显示下列提示，询问是否将编排内容反映到程序数
据中。
图 4.4.2.11 确认更新编辑内容的提示
●是 ：把变更内容反映到程序数据后结束。吸取数据即被刷新。
把移动或被复制的供料器的吸取坐标作为更新的设计值。
●否 ：不保存变更内容，结束。
●取消 ：返回关闭操作前的状态。
①选择供料器
选择需要移动、复制、删除的供料器，被选择的供料器显示不同的颜色。
按住[Ctrl]或[Shift]键的同时，单击选择目标时，可选择多个送料器。
②移动送料器
选择要移动的供料器，拖动到目的位置，放开（放开按钮）后，供料器就会移动到与目标
位置最近的供料器位置。
③复制送料器
选择供料器，拖动时按住[Ctrl]键，可以复制供料器。
④删除送料器
选择供料器，在反色显示的状态下，按下[Del]键即可删除该供料器。
4-75
第 4 章 生产程序编辑 Rev03
⑤显示贴片头图像
可把供料器编排窗口的显示模式，变更为贴片头图像显示模式。单击跟踪球右键即可。
贴片头图像显示模式显示贴片头的间隔状态。对准贴片头间隔编排供料器，即可按照指定，
实现同时吸取。

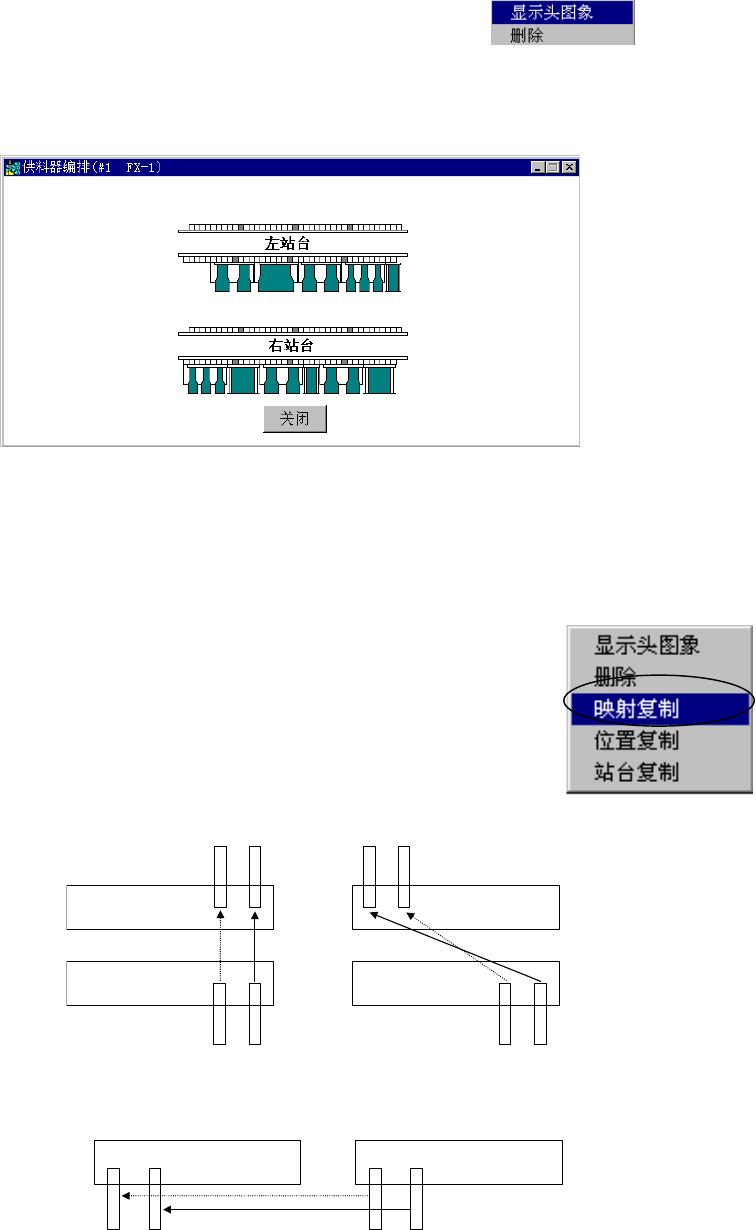

图 4.4.2.13 贴片头图像显示模式显示例
要解除贴片头图像显示模式时，单击跟踪球左键即可。
⑥映射复制或位置复制
映射复制和位置对称复制方法：选择要复制的供料器，
单击跟踪球右键，从显示的菜单中选择。
选择前面供料器时，复制后的供料器在后面；
选择后面供料器时，复制后的供料器到前面。
●映射复制为：在前后的孔编号相对的位置上复制送料器。
●位置复制为：可以前后相互统一交换使用，在相对称的孔配
置上复制送料器。
点対称 合
線対称
でｺﾋﾟｰした場合
FL-39
FL-35
RL-39
RL-35
でｺﾋﾟｰした場
FL-39
FL-35
RL-5
RL-1
位
置复
制
映射复
制
左右対称でｺﾋﾟｰした場合
站台复
制
FL-5
FL-1
FL-5
FL-1
4-76
