第2章 生产 Rev03
2-11-3 发生标记识别错误
BOC 标记识别错误、或区域基准标记识别错误时，显示下图，进入暂停状态。
图 2.11.3.1 BOC 标记识别错误
<处理步骤>
1)选择 HOD 摄像机进行示教。
2)“生产再开始模式”项目变为可选择状态。请根据情况选择。
●在同一位置重试标记识别
忽略示教位置，再次识别标记。
●在示教位置进行识别
因基板加工偏差等因素使标记位置在检验边界上时，可选择此项，在示教位置进行标
记再识别。
●把示教位置作为识别结果
因标记氧化等原因无法识别时，可选择此项。把示教位置作为标记位置进行贴片校正。
遇到这种情况，示教必须准确才能选择此方式。
3) 按[SRART]开关后，再次开始。
注意
上述选择只对该次定心的基板有效。从下次基板起，适用生产程
序的值。如因批量更动、标记条件有变化时，应重新编辑生产程
序。
2-43
第2章 生产 Rev03
2-11-4 打开安全盖
生产运行中打开安全保护盖时，显示如下画面，进入暂停状态。

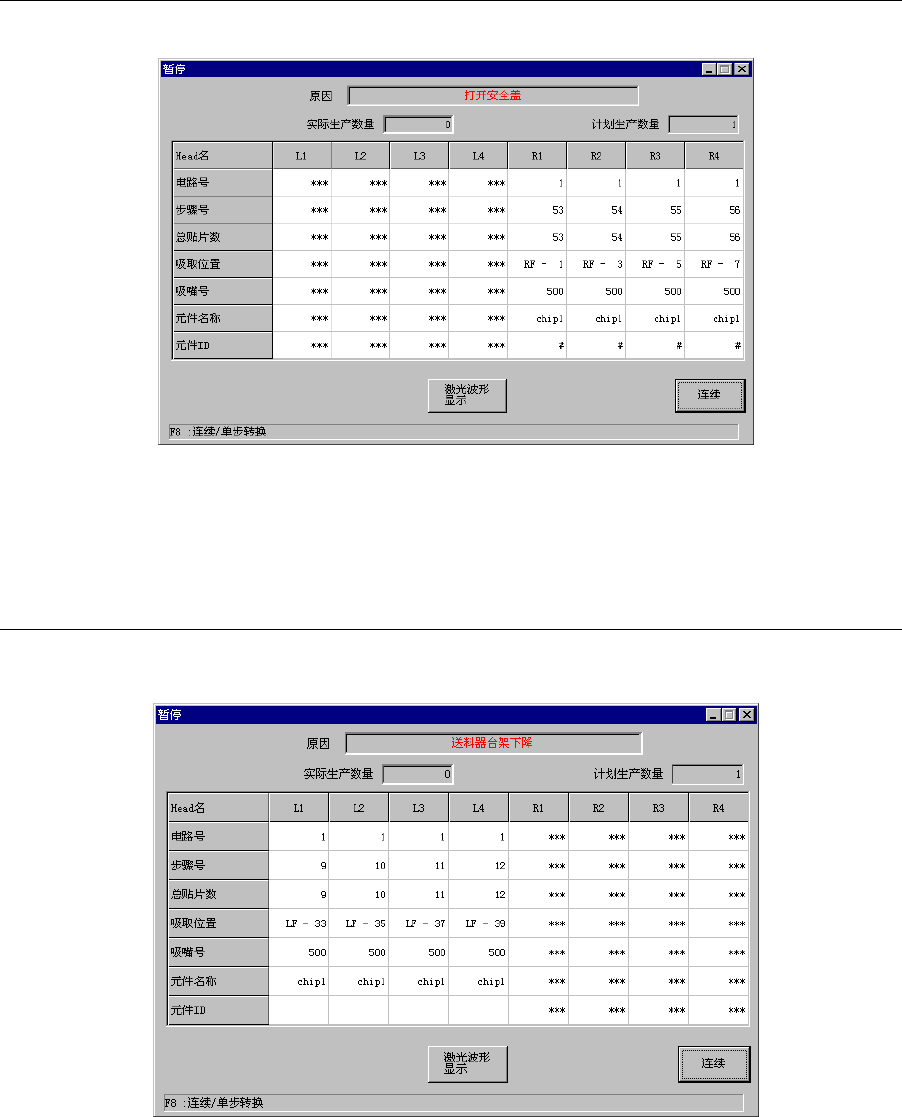

图 2.11.4.1 打开安全盖
按下<START>开关：再开始生产动作。但进入低速运行。保护安全盖关闭后，恢复高速运行。
按下<STOP>开关：显示中断信息，生产中断。
2-11-5 送料器台架下降
送料器台下降时，不能进入“生产开始／生产再开始”。
在生产运行中送料器台架下降时，显示如下画面，进入暂停状态。
图 2.11.5.1 送料器台架下降
要执行“生产开始／生产再开始”时，需要准确地安装送料器统一交换台，使送料器台
架上升后，再按下<START>开关。
显示上列画面时，按下<STOP>开关后，生产中断。
2-44
第2章 生产 Rev03
2-11-6 查出传送带浮动
当传送带浮动传感器检测到传送带浮动时，不能进入“生产开始／生产再开始”。
在生产运行中(XY 轴承移动中)检测出传送带浮动，会显示如下信息，并进入暂停。若在
“机器设置”中已设置了传送带浮动时立即停止，则会立即进入“生产异常停止”。

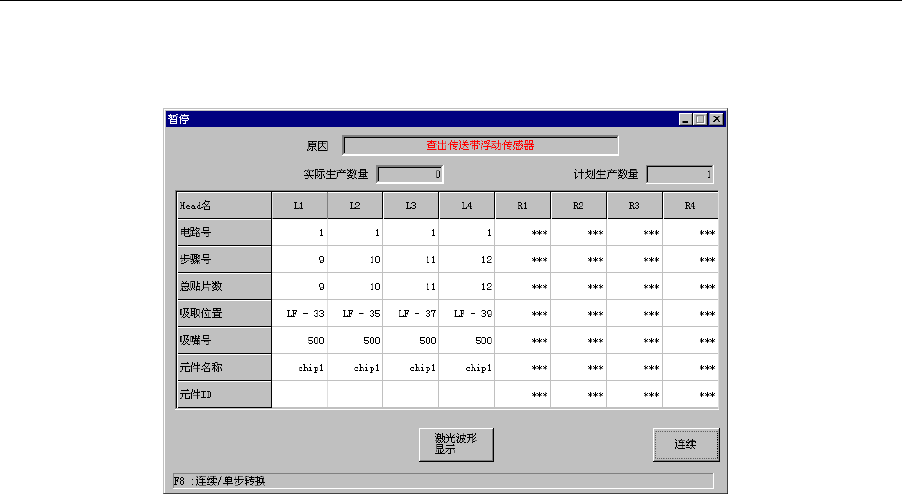

图 2.11.6.1 查出传送带浮动
必须正确安装送料器，排除传送带浮动因素后，才可按下<START>开关。
显示上面画面时，按下<STOP>开关后，生产动作转入停止。
2-45
