第2章 生产 Rev03

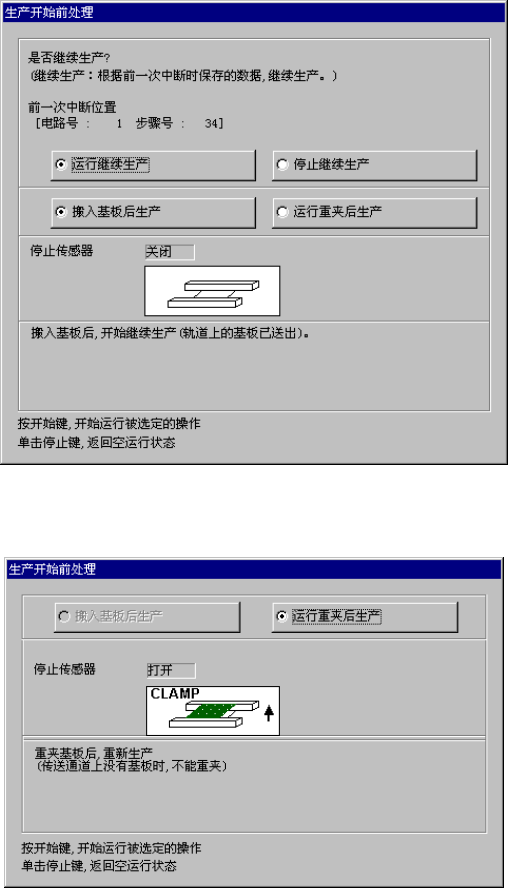

2-11-12-1 生产开始前处理
生产开始前的处理有两种不同的画面：
（ａ）有继续生产文件时
（ｂ）没有继续生产文件时
图 2.11.12.1(a) 有继续生产文件时
图 2.11.12.2 (b) 没有继续生产文件时
按下<START>开关：开始执行选定的操作。
按下<STOP>开关：返回空运行状态。
2-54
第2章 生产 Rev03
2-11-13 重新返回原点
是指重新启动返回原点的功能。也可用于锁定（各种轴）伺服。
2-11-13-1 重新继续返回原点
按下＜ORIGIN＞键，显示下列返回原点画面时，可选择返回原点，或锁定伺服。
图 2.11.13.1 重新继续返回原点
「伺服锁定」 ：锁定各轴伺服，把传送支撑板移动到等待位置。
「全部初始化」 ：全轴返回原点。
「取消」 ：不返回原点，退出返回原点画面。
2-11-13-2 重继续返回原点的条件
要显示重返回原点的画面，前提是必须全轴返回原点。
但因切断伺服电源的非同步性，可否返回原点，各种设备具体情况不同，请见下表：
No. 非同步现象 重返原点
１ 主机异常停止 ×
２ 传送带浮动瞬间停止 ○
３ 各轴限位传感器触发 ×
4 各轴报警 ×
5 关闭电源（CE 机） ○
◆ 发生下列情况时，不能执行重返原点。
① 未完成全轴返回原点时。
② 实行了重返原点，但未完成时。
2-55
第2章 生产 Rev03
2-11-14 发生错误时确认吸嘴的安装状况
在生产中交换吸嘴时，有时会因贴片头的吸嘴安装错误，导致会生产异常停止。如果出现
这种情况，可用手动，或者自动方式，把夹在贴片头的吸嘴归还到 ATC。
2-11-14-1 交换吸嘴
因吸嘴安装错误，生产异常停止时，显示下列画面。
可指定吸嘴归还模式：“手动归还吸嘴”，或“自动执行吸嘴归还”。

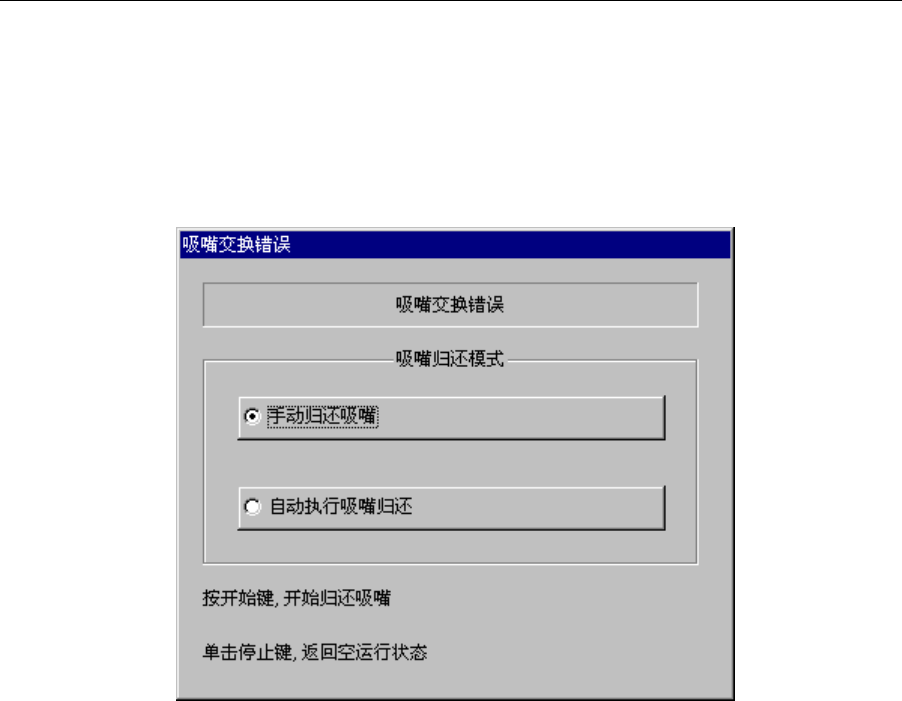

图 2.11.14.1 吸嘴错误
按＜开始＞键：按所选择的吸嘴归还模式，归还吸嘴。
按＜停止＞键：退回空运行状态。
2-56
