第 5 章其它功能 Rev03

5-4-5 机械安装

在输入机器设置中需要驱动机械时，请单击跟踪球＜右＞键，或按下［F9］键。从弹出菜单里

选择需要的单元驱动机械。

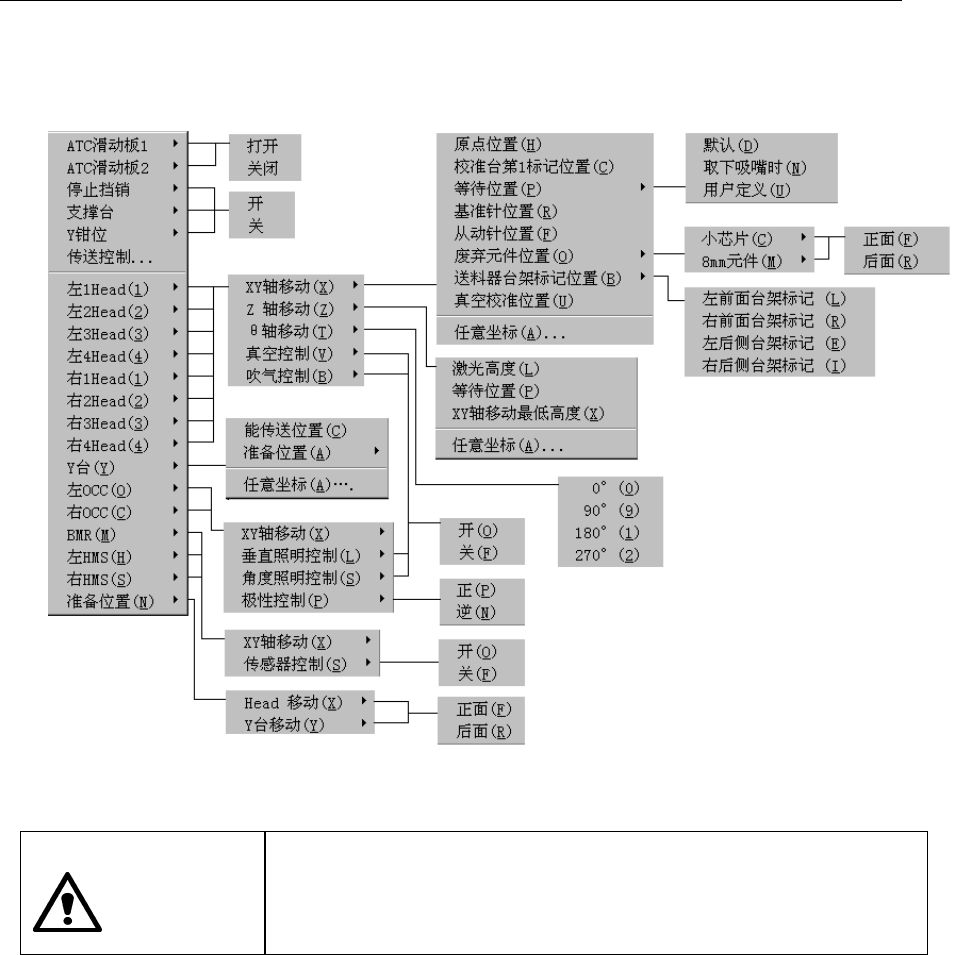

图 5-4-5-1 机械安装弹出菜单

选择弹出菜单项目后，轴即开始移动。选择之前，请务必确认设备内部

有没有人在作业。为防止人身伤害，设备运行中，不要将手伸进设备

内部，也不要将脸和头靠近设备。

警告

5-57

第 5 章其它功能 Rev03

5-5 手动控制

5-5-1 概要

手动控制项目用于：确认各部位的动作、检查传感器的开关状态（ON/OFF）。

主要的

功能有：基板的准备（参见“2-7-1 章安装基板”）、贴片头移动、确认激光等。此外，查

看 LED（点亮/熄灭），确认可能发生故障的位置。

详细资料请参见附件 CD-ROM。

控制菜单副菜单内容

１ Head 控制

根据各贴片头的基准，控制 XY 轴的移动、显示其坐标

控制各贴片头在Ｚ、θ轴的移动、显示其坐标

控制各贴片头的真空、吹风、显示圧力值

2 Head 设备控制

根据各贴片头装置（OCC、坏板标记传感器、HMS）的基准，

控制在 XY 轴的移动、显示坐标

控制各贴片头的设备、显示传感器状态

Head

(贴片头)

3 激光控制

控制各贴片头的真空、显示真空 ON／OFF

控制各贴片头在Ｚ轴的移动、显示坐标

切换计算、测试、显示结果、显示图象

检查边界、显示边界检查结果

1 个别控制

控制挡块、Y 钳位、支撑台

控制 Ready out, 控制 Board available out，

控制传送马达、控制基板察觉挡销、

显示传送各传感器以及信号的状态

2 自动控制控制自动传送动作、显示输送系统各传感器、信号

自动调整基板

宽度控制

控制自动调整基板宽度、显示基板传送宽度、

显示传送系统各传感器的状态

2 传送

4 Y 台控制 Y 台返回原点、移动到任意位置、坐标显示

3 供应装备

1 顶针控制控制送料器顶推针、控制送料器位置指示器

1 ATC 控制控制 ATC 滑动板、显示传感器的状态、控制吸嘴的吸取

2 信号灯控制控制信号灯、控制蜂鸣器、显示状态

3 校准台控制控制 LED、控制真空、显示状态

4 其它传感器显示温度传感器等的状态

5 驱动器状況显示 X,Y,Z, θ 轴的驱动状态

4 其它

6 伺服状态以图形显示伺服状态

5-58

第 5 章其它功能 Rev03

5-5-2 启动和退出手动控制

5-5-2-1 启动手动控制

从菜单栏上选择「设置」/「手动控制」，显示出下列手动控制初始画面。

图 5-5-2-1 手动控制初始画面（构成图）

5-5-2-2 退出手动控制

从菜单栏上选择「文件」/「退出」，或按下「退出」命令按钮，显示如下画面，询问是否

退出。

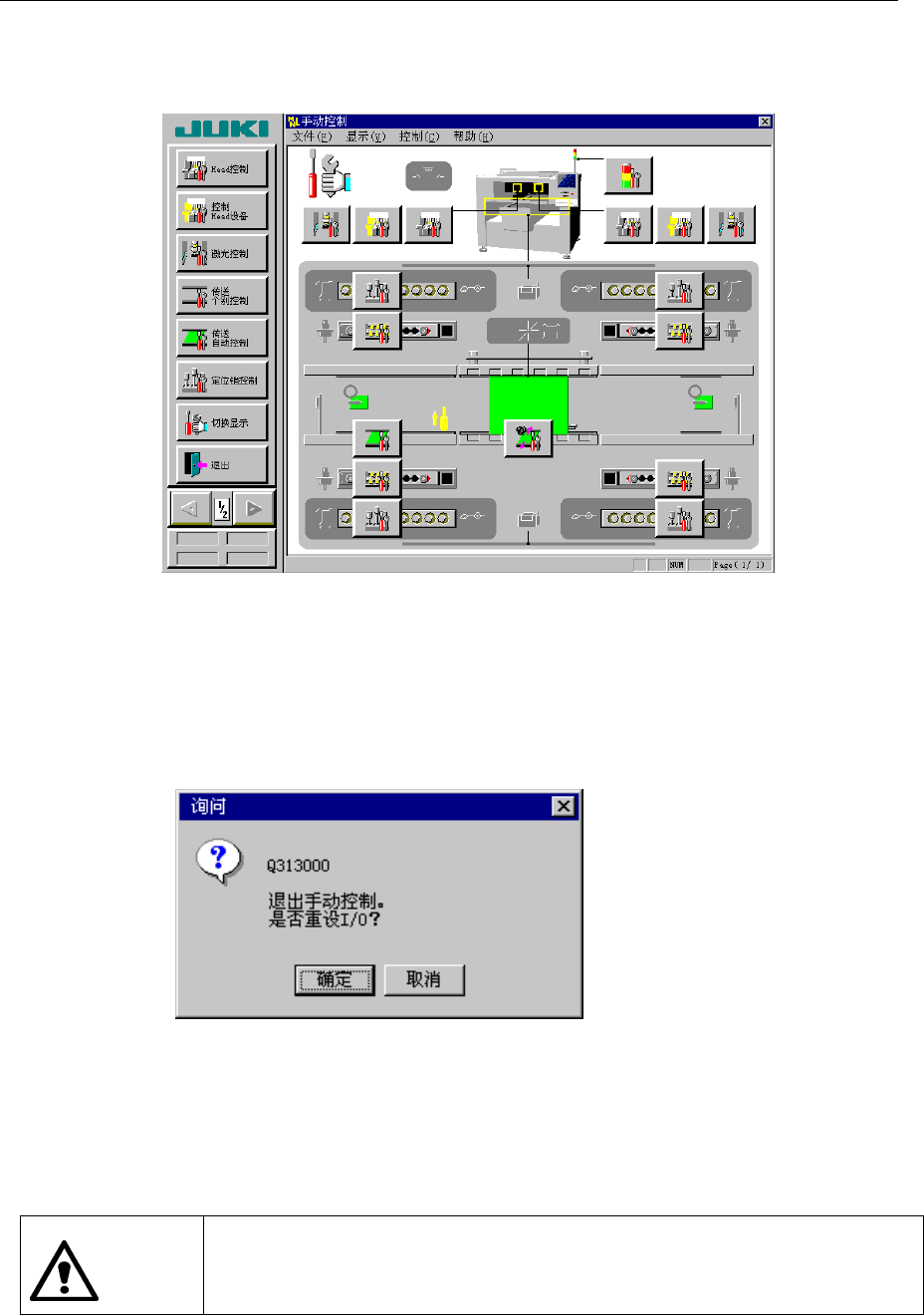

图 5-5-2-2 询问安全方向设置画面

「确定」：执行 I/O 安全方向设置后退出。

例：贴片头上有吸嘴时，先把吸嘴退回 ATC，再退出手动控制画面。

「取消」：回到手动控制画面。

单击“确定”后，轴即移动。开始各项 I/O 安全方向设定。选择「确定」前,

请务必确认设备内部有没有人在作业。同时，为防止人身伤害，设备运行中，

不要将手伸进设备内部，也不要将脸和头靠近设备。

警告

5-59
