第 4 章 生产程序编辑 Rev03

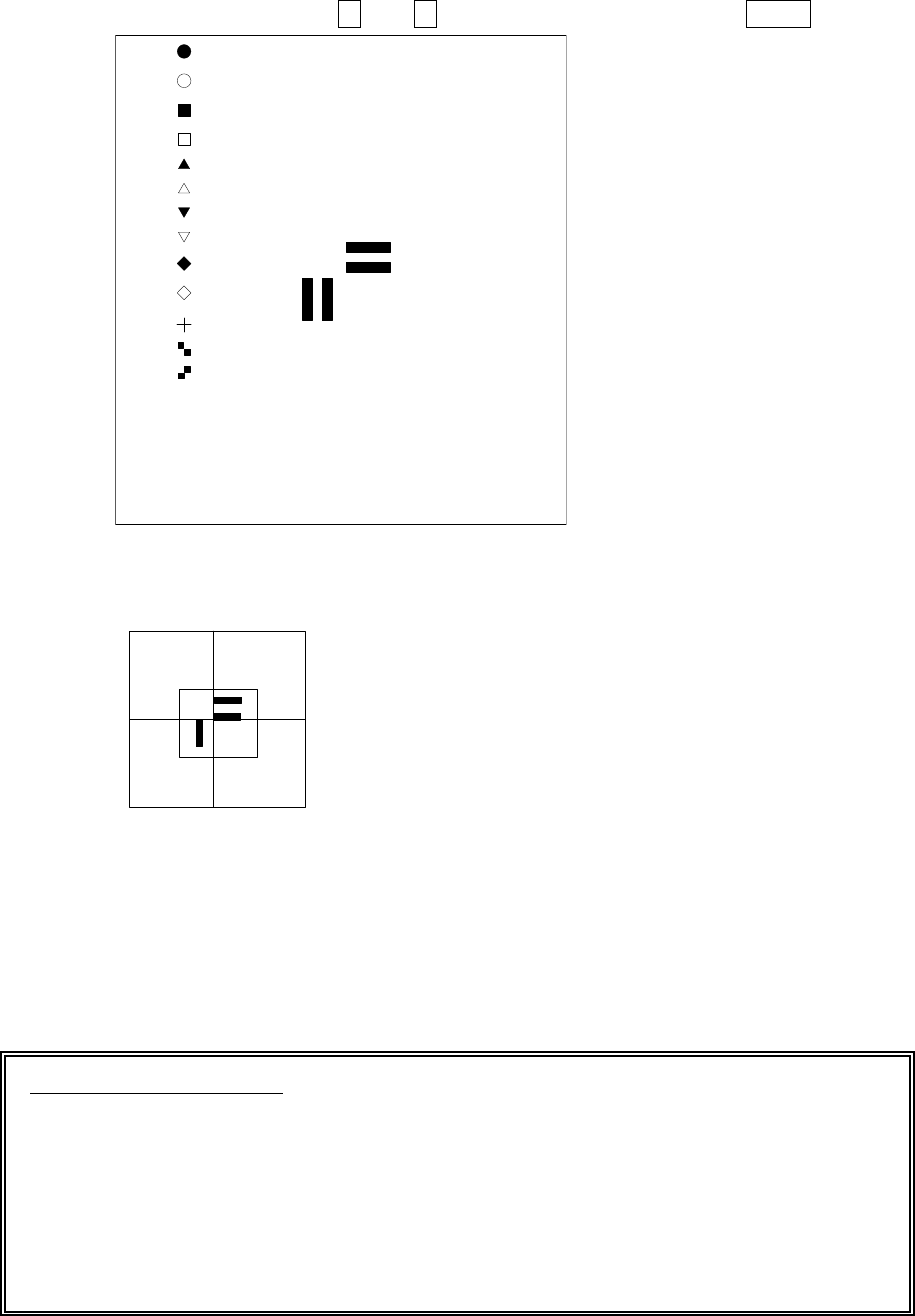

④标记形状选择
下面是标记形状选择画面。选择 PR。
*把标记对好 PR 位置（按 HOD 的↑ 键，↓ 键（XY 移动上下箭头键）），按 ENTER 键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
⑤ 模板画面的重心示教。
**********
画面上显示尺寸框和十字光标。
用“HOD”移动十字光标、决定模板的重心（这个位置
同基板数据的标记坐标一致）。
⑥检查框的示教。
完成⑤的操作后，自动显示出检查框窗口（默认窗口）。
设定窗口大小，注意标记周围不要有光亮（或暗淡）物体。通常将窗口的直径大小，设定为
比标记的直径大 1mm～2mm 左右。
变更检查框，按③测量框的设定步骤进行。
●
设定检查框需要注意的事项
1) 请确认测量框内没有类似检查框形状的图案。
2) 图案的大小，设定为与标准标记相同的 0.5～3 mm。
3) 坐标值，请使用设计值（CAD 数据）。用户指定的模板数据，求不出准确的图案中心位置。
使用十字光标移动示教，可把用户指定的位置直接视为中心位置（通常的标记，把通过计
算求出的标记的重心位置做与图案的中心位置，因此没有误差）。
4) 用户指定的模板，不能进行图像复制。
4-95
第 4 章 生产程序编辑 Rev03
4-5-3 环境设置
编辑程序的环境设置。
选择菜单栏的「文件」/「环境设置」后，显示设置画面：
图 4.5.3.1 环境设置
1)单位
选择编辑时的长度和压力的计量单位。
●长度从mm、1/100mm、英寸 中选择。
●压力从kPa、大气压(mmHg) 中选择。
2)动作环境
①退出时状态保存
●执行：下次打开编辑程序时，再现下列项目。
1.工具栏显示/不显示
2.读取文件名
3.窗口大小
退出编辑程序后，再次打开编辑程序时，打开上次最后使用的文件、出现尺寸设
定的画面。
●不执行：下次打开编辑程序时，进入新建文件的画面。
②退出时优化询问
●执行：尚未执行优化的状态下退出程序时，询问是否进行优化。
●不执行：不询问。
③数据库注册提示结束
●执行：元件数据在数据库中注册完毕后，通知注册完毕。
●不执行：不通知。
4-96
第 4 章 生产程序编辑 Rev03
3)检测吸取位置偏差
为了决定检测元件数据中的吸取位置偏差的默认判定值，输入设定值。
4)数据库文件
数据库，是注册元件数据的文件（具体参见“第 5 章 数据库”）。
可以制作和运用多个数据库文件，但编辑程序时只能使用其中的一个数据库文件，因此需
要根据需要制作的生产程序，指定使用数据库。
＜设定方法＞
①单击“使用”左侧的复选框，选中此选项。
②单击「浏览」，从“打开文件”画面上选择数据库文件。
图 4.5.3.2 打开文件
5) 选择默认吸嘴
在“500 号吸嘴”和“502503 号吸嘴”中，指定正在使用的吸嘴。设置后，就能改变「元
件数据」中的自动选择吸嘴号码。
例）设定“使用 500 号吸嘴”时
在「元件数据」中输入元件尺寸为“2mm×1.2mm”后，将自动选择“500 号吸嘴”。
4-97
