第 4 章 生产程序编辑 Rev03 4-3-5-2-3. 定心 设定“吸嘴号”和“吸取真空压”。 图 4-3- 5-8 元件数据 （定心） ① 吸嘴号 从下拉菜单中选择可以稳定吸取元件的吸嘴号。 （参见 1-4-1-4 吸嘴） 吸嘴号可直接输入。 ② 吸取真空压 设定一定的真空压力值，以便判断是否成功地吸取了元件。 选择吸嘴号后可自动设定吸取真空压。 因元件吸取面的形状等因素， 自动设定值与真空气压不一致时， 可以变更。 要手动设定时…
第 4 章 生产程序编辑 Rev03

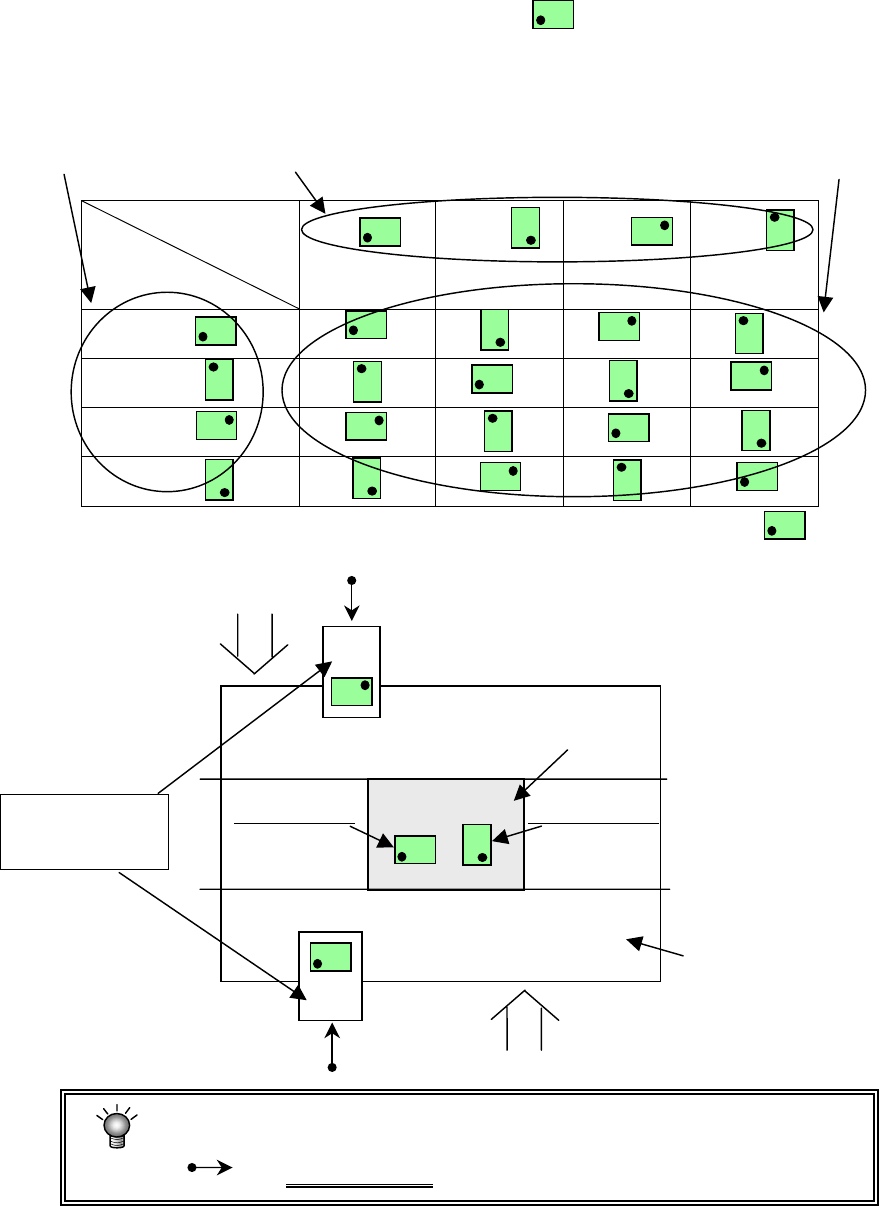

③元件供应角度和贴片角度的关系 （元件供应姿势为 时）
如表 3-5-2-1 所示，以元件供应方向角度 0°为基点，设定“元件供应角度”为 0°、
90°、180°、270°（“A”），贴片角度为 0°、90°、180°、270°时（“B”）时，
贴片姿势为“C”。
Ａ Ｂ
Ｃ
表 3-5-2-1
贴片角度
元件供应角度
0°
90°
180°
270°
0°
90°
180°
270°
*设定元件供应角度９０°、贴片角度为９０°时，贴片姿势为 。
例） 设定元件供应角度＝0°时，贴片角度＝0°和 90°时的贴片姿势。
后侧
基板
带状送料器 贴片角度 0°
贴片角度 90°
管状送料器
贴片机
前侧
●不论元件从设备前侧供应，或从后侧供应，都无需更改元件数据的设定，
而可根据元件的供应位置，自动控制、改变供应→贴片的关系。
表示操作时的供应侧
。
4-39
第 4 章 生产程序编辑 Rev03
4-3-5-2-3. 定心

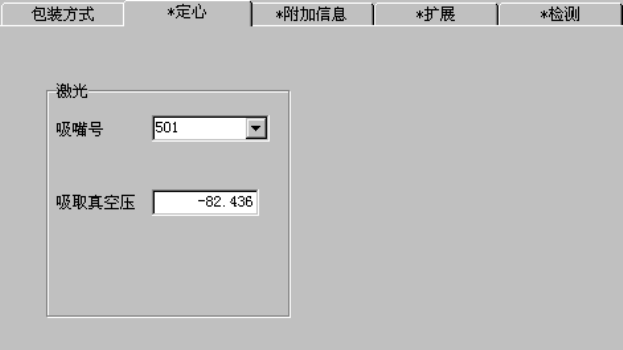

设定“吸嘴号”和“吸取真空压”。
图 4-3-5-8 元件数据（定心）
① 吸嘴号
从下拉菜单中选择可以稳定吸取元件的吸嘴号。
（参见 1-4-1-4 吸嘴）
吸嘴号可直接输入。
② 吸取真空压
设定一定的真空压力值，以便判断是否成功地吸取了元件。
选择吸嘴号后可自动设定吸取真空压。
因元件吸取面的形状等因素，自动设定值与真空气压不一致时，可以变更。要手动设定时，
请根据吸嘴号指定的吸嘴吸取元件的真空气压输入相应值。
4-40
第 4 章 生产程序编辑 Rev03
4-3-5-2-4. 附加信息
变更附加信息后，如果再变更基础部分项目时，有的附加信
息值会恢复到默认值。
注意

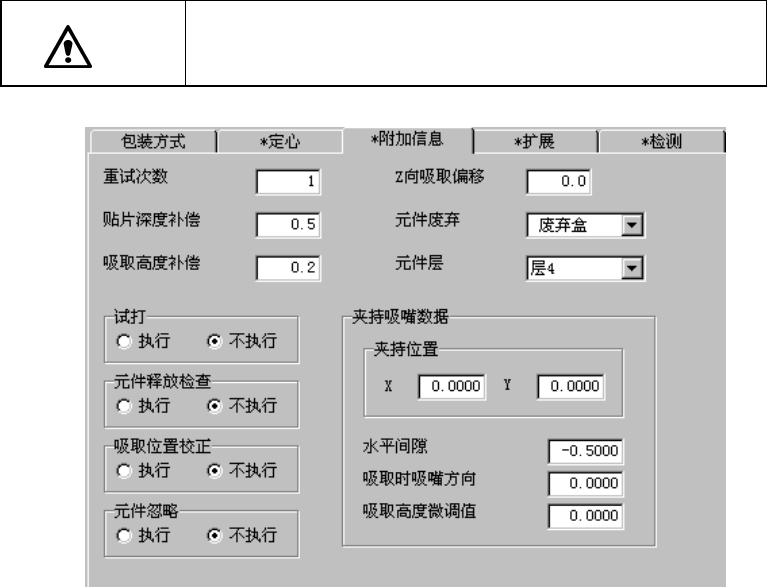

图 4-3-5-9 元件数据（附加信息）
1)重试次数
设定生产中发生吸取错误时再次吸取的次数。
设定为“1”时，连续发生 2 次吸取错误后，即显示为“元件用完错误”。
2)贴片深度补偿
设定贴片时元件挤入基板的深度。
贴片深度补偿为“0”时，因基板平面度等的原因，会有元件够不着基板而造成贴片偏差、
贴片时元件在焊膏上滑脱等现象。
在这种情况下，请增加贴片深度补偿（正值输入），使元件能够挤入贴装点。
初始值为“0.5mm” （0603 芯片元件为 0.2mm）。
4-41
