第 4 章 生产程序编辑 Rev03
3)吸取高度补偿
指的是元件吸取时的挤入量。该值为“0”时，因元件参差不齐等原因，有时吸嘴够不着
元件，出现无法吸取，或发生芯片站立等现象。在这种情况下，请增加吸取高度补偿（正值
输入），使吸嘴能够够着元件。
初始值为“0.2mm” （0603 为 0mm）。
4)Z 向吸取偏移
设定元件吸取时，从吸取基准高度看所挤压进的距离。该值只对塑料带元件有效，可在吸
取数据“Z”的初始值上加减。
吸取坐标完成后，即使Ｚ向吸取偏移的值有变更，也不会进行吸取坐标的再计算。
可把变更后的元件数据的吸取数据供应变为“自动选择”，再次指定吸取位置，
使吸取坐标反映到再计算后的Ｚ的值中。
5)元件废弃
设定定心识别错误时元件的废弃方法。
元件废弃场所 内容
废弃盒 发生错误的元件，废弃到废弃盒。
废弃有引脚的元件时，为了不弄弯引脚，应把发生错误的
吸嘴移动到操作员近侧停下。由操作人员手动从贴片头上
把元件拆除下来。
元件保护
6)元件层
对同一元件层内的每个元件贴片，要设定优先次序。
这个设定值在按优化顺序进行生产时才有效。
需要设定时，单击鼠标右键，从显示的列表中选择。

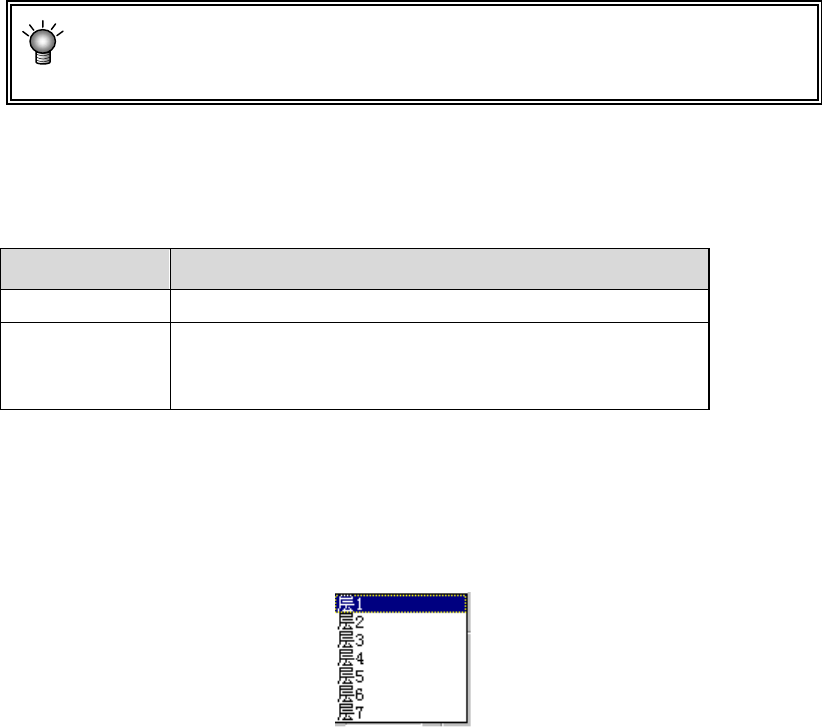

图 4-3-5-10
4-42
第 4 章 生产程序编辑 Rev03
7)试打
设定方法与前述「贴片数据」相同，在生产画面（试打模式）的[试打]栏上，只有选
择“是”的元件，才可执行试打。
每个贴片点需逐一设定时，请在贴片数据上设定。
8)确认元件释放
此项功能在于检查激光定心贴片后，吸嘴上是否粘连着元件。
检查元件释放，需在停止状态下进行，需要多花时间，因此在通常情况下，初
始值请设定为“否”。
9)校正吸取位置
此项功能在于，对激光定心的带状元件进行激光识别，根据其结果自动修复吸取位
置偏移。校正结果反映到「吸取数据」的吸取坐标里。
选择[校正吸取位置]后，生产时吸取坐标将发生变化，因此有可能从生产中途
起，不能进行同时吸取。
10)自动示教
此功能可在进行吸取位置跟踪时，自动测量元件中心。用单选按钮进行设置。
但仅限于包装方式为纸带、元件外形尺寸为 0603～3216 的情况下，才可进行自动示教。
11)元件忽略
指定[忽略]的元件，在生产时将被跳过去，不进行贴片。
从数据库读取元件信息时，[元件忽略]数据将变为[不执行]。
4-43
第 4 章 生产程序编辑 Rev03
12)夹持吸嘴数据
夹持吸嘴为选购项目设定项目如下：
①接触面位置 ： “Y”项，输入元件中心相对于夹持吸嘴固定侧手臂抓取面中心的偏
移值(图 1-a)，用负值(-a)输入。”X” 不要输入 0 以外的值。
②水平间隙 ：夹持吸嘴固定側手臂抓取面与元件之间的空隙(图 1-b)，用负值输入
(-b)。请注意：吸嘴类型、吸嘴方向不同，移动方向各异。
③吸取时的吸嘴方向 ：是指元件以 0 度供应时，吸嘴吸取时的方向。从 0 度，90 度，180 度，
270 度中指定。
④吸取高度微调值 ：是指吸取时的吸取高度偏移值（c 与元件上面的空隙）。
通常，为保持元件为水平状态设定为－0.5mm
a
b
元件
c
固定
臂
旋臂
＜使用夹持吸嘴时的设定项目＞
夹持吸嘴除上述“吸嘴数据”以外，下列设定与普通元件不同。
ⅰ) 使用新的夹持吸嘴时，先选择「机器设置」的“文件”/“读取吸嘴数据[FD]”，从软盘
中读取夹持吸嘴的信息。
ⅱ) 将吸嘴安装在 ATC 上。
将夹持吸嘴安装在 ATC 上。方向是：从正
面看 ATC 单元时，夹持吸嘴的固定手臂在
后侧，旋臂应在前侧。
ⅲ）设定元件数据。
a.
设定吸嘴号
吸嘴号是 800 多号。
图 4-3-5-11
