IPC-7095D-WAM1 CN2019 年 1 月
159
8.5.5 BGA 无铅焊接
8.5.5.1 无铅合金的选择
绝大多数无铅合金为富锡合金（＞ 90% 锡），其中锡分别与其它元素如铋、锌、锑、
银和铜，构成二元或三元系统。表 8-2 列出了这些和替代合金系统的熔点、优点、缺点。
二元或三元富锡合金（除了锡锌），比共晶锡铅焊料（熔点 183°C）的熔点高 30°C-40°C。具有可比熔点同时
拥有期望的物理和机械性能且适合 SMT 组装的合金必须扩展到四元合金。
一些协会已经选择 SAC 合金作为无铅焊料。在确定 SAC 及其合金成分时，要考虑并评估许多因素，包括：
• 熔化温度
• 常见元器件基板和印制板表面处理的润湿性
• 与常用助焊剂，特别是免洗助焊剂的兼容性
• 元器件和印制板可靠性
• 机械、电气和热性能
• 可返工性
• 与铅的兼容性（在过渡时期）
• 从供应商处的易获得性
• 成本
• 专利问题
表 8-2 常用焊料合金的熔点，优点和缺点
合金或合金系统 熔点（°C） 优点 缺点
SnSb5 240 良好的抗疲劳强度
比铅毒性大
高熔点
8°C 半熔态范围
润湿性差
低拉伸强度
SnCu0.7 227
与其它无铅焊料相比成本低
缺铅时填充不易翘起
在空气中润湿性降低，但在惰性
气体中润湿充分
主要用于波峰焊
SnAg3.5 221
是国家制造科学中心（NCMS）研究的主要选
择之一
在某些应用上使用多年
一些加速可靠性测试结果表明疲劳特性类似于
锡铅焊料
在高锡合金中再流焊接润湿能力
最差；尽管对大多数组装操作润
湿性足够
SnAgCu 217 至 220
应用最广的无铅合金
比锡铅焊料有更好的抗蠕变性
一些可靠性加速试验结果表明其疲劳特性优于
锡铅焊料
有最佳的糊状范围利于立碑控制
银含量高的合金在冲击和跌落应
用中容易断裂
SnPb37 183 应用最广的焊料合金 含铅
SnPb36Ag2 179
更强的拉伸强度，能抗立碑的糊状范围，较好
的抗蠕变性
含铅
比锡铅合金贵
BiSn42 139
NCMS 选择靠后的合金之一
目前在低温应用中使用
在机械冲击和跌落时容易脆裂
InSn48 118 熔点最低的焊料之一
铟供应受限
对计算机应用来说熔点太低
易被腐蚀
IPC-7095D-WAM1 CN 2019 年 1 月
160
8.5.5.2 含银量约为 1% 合金的建议
以下是关于采用含银量约 1% 的合金的一些建议：
• 焊点必须达到至少 235°C，且 TAL 至少 60 秒。
• 当使用低银 BGA 时，某些印制板组件再流曲线可能要调整。
• 再流焊温度曲线至少需要用金相学知识进行确认，这需要额外的技术工作。
金相分析（具有统计意义上的样本量）能确认低银焊球合金 BGA 是否形成适当焊点。用于确认温度曲线的热
电偶数量应该大大增加，以表示低银 BGA 能满足上面给定的条件，同时其它元器件也可满足规范（不过热）。
1% 的银合金似乎与业界许多无铅组装规范例如 SAC30：需要最小再流峰值温度 /TAL 时间为 235°C/60 秒 5 工
艺不兼容，而此规范对于其它合金大多是足够的。会显著改变再流焊曲线下限要求的银含量实际限值还没有精
确界定，但银含量好像在 1% 至 2.3% 之间。由于其它变量也可能会影响此数值，所以对于含银量低于 3% 的
任何合金都应特别注意。
8.5.5.2.1 焊点可靠性
业界研究一致表明，低银合金的跌落特性优于亚共晶 SAC。除了合金成分之外，该结
果也取决于连接盘表面处理，但这种改善的确切原因仍无定论，可能是由于焊球本体刚度和屈服强度的减小。
这种情况下金属间化合物层的成分和 / 或焊点结构的改变是可预期的，需要减小过冷度以凝固 BGA 焊球。
低银合金的疲劳寿命低于对应的高银合金。然而针对这些合金还没有公认的加速度模型，这使得产品寿命的预
测非常困难。
8.5.5.2.2 向低银焊球合金改变的管理
由于对再流焊工艺窗口和可靠性的潜在影响，从近共晶 SAC 合金焊球
向银含量小于 3% 转变时，应该考虑其形状、安装以及功能的变化。这种情况下，即使仅变化 BGA 焊球合金，
变更 BGA 器件物料编码认为是合适的。
8.5.5.3 印制板设计注意事项
带有 BGA 的印制板设计，通常用无铅焊料组装非常类似于锡铅焊料。无铅组
件的设计应该采用与锡铅组件相同的 DfM 规则和指南。这些包括：
• 元器件方向
• 焊接
• 导通孔
• 阻焊膜
• 可维修性
• 可测试性
8.5.5.3.1 至 8.5.5.3.2 对一些内容进行具体的描述。
8.5.5.3.1
BGA 连接盘图形设计
如同锡铅焊接，SnAgCu 焊接优选的 BGA 连接盘类型是 NSMD 设计（与
SMD 连接盘形式相对），因为它给设计人员最大的灵活性，并且由阻焊膜导致的对焊点产生的应力点较少。
8.5.5.3.2 印制板上元器件贴装位置
由于 SnAgCu 焊料在元器件焊接时需要较高的再流焊温度，大型的且温
度敏感的 BGA 器件贴装位置需要仔细布局。取决于印制板尺寸、厚度和层数，靠近印制板边缘区域温度通常
会比中心位置高 5°C-15
°C。
在受到较高再流焊温度时，因为大型封装更易出现由湿气和热应力引起的缺陷，这样的封装应该尽可能限制在
印制板的中心区域。其它因素（如线条可布线性和密度）的考量可能有必要将大型 BGA 放置在印制板边缘，
在这种情况下，再流焊接工艺窗口要收窄，以保持 BGA 元器件暴露的最高温度低于可接受的限值。
IPC-7095D-WAM1 CN2019 年 1 月
161
8.5.5.4 BGA 无铅焊点的外观
BGA 封装本体会遮
盖其焊点。然而，某些特殊的显微镜（如内窥镜），
可以观察到外围的焊点。SAC 焊点的微观结构通常
为多相微观结构，因此焊点的表面看起来粗糙。这
与通常具有光泽表面的典型锡铅 BGA 焊点相比有很
大的不同。

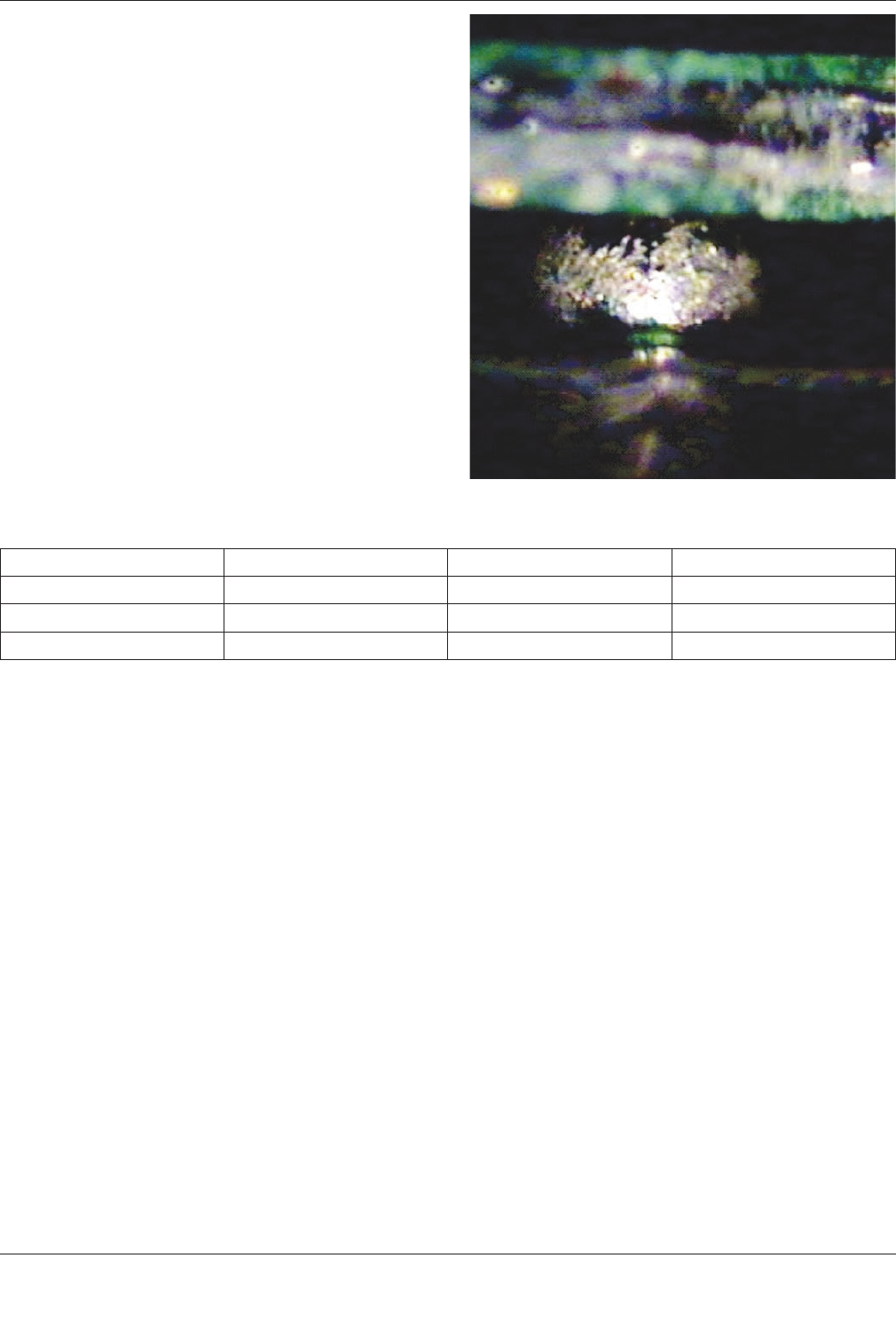

图 8-20 显示了典型的 SAC BGA 焊点。
8.5.5.5 向前和向后兼容性
由锡铅焊接系统到完
全无铅焊接系统的转化需要时间和相应的准备。对
于从锡铅向无铅系统转化的组织，可能会出现锡铅
和无铅焊料在印制板组件上并存的过渡阶段。这个
过渡阶段使得要评估 SAC 中含铅对焊点良率和可
靠性的影响。
表 8-3 提供了向无铅组装转化的一些建议指南。
表 8-3 无铅组装的类型
定义 元器件端子 /BGA 焊球 焊膏 印制板表面处理
向前兼容性 含铅 无铅 有铅或无铅
向后兼容性 无铅 SnPb37 有铅或无铅
无铅 无铅 无铅 无铅
表 8-3 中第一种可能的无铅印制板组装为向前兼容。这种情形下，焊接工艺已通过改变焊膏配方的变化转化为
无铅技术，相应的再流焊温度曲线也与变化匹配。然而，对于某些元器件（如 BGA），仍是锡铅焊料。这导致
BGA 元器件的锡铅焊点被无铅焊膏中替代铅的金属污染。
表 8-3 中第二种可能的无铅印制板组装为向后兼容。这种情形下，组装厂使用共晶锡铅焊膏按照锡铅再流焊曲
线焊接无铅元器件。锡铅元器件明显更适合此类情况，但是供应商可能无法提供这种表面处理的元器件。由锡
铅焊膏和无铅焊球组合而形成的焊点将有一个混合的成分。当使用锡铅焊膏对 SAC 无铅 BGA 进行焊接时，基
于所使用的再流曲线，会产生两种不同的情形。图 8-21 比较了这两种再流曲线，同时也提供完全无铅再流曲
线作附加对比。
锡铅再流曲线，未超过 BGA SAC 焊球的熔点。当再流曲线无法使无铅焊球融化或熔解时，焊点良率和 / 或焊
点疲劳寿命将会受到影响。沉积在焊球连接盘上的锡铅焊膏熔化，但是 SAC 焊球依然没有熔化。这种材料组
合中，铅可能通过焊球晶粒边界扩散。铅从锡铅焊料中扩散到 SAC 焊球中有多高取决于达到的再流温度有多
高以及锡铅焊料熔化时间有多长。
图 8-20 SnAgCu（SAC）BGA 焊球的内窥镜照片
