A7
カメラ
X
軸
(R)
ユニット
Camera X axis unit (Rear)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
30 EZ4-705-546-41
ﾍｲｺｳ ﾋﾟﾝ
(
ﾌｱｲ
6)
PIN (DIA. 6), PARALLEL
2
EZ4-701-529-01
ﾀｲﾏｳﾝﾄ
(MB1)
TIE MOUNT (MB1)
7
EZ4-706-151-11
ﾊｲｾﾝﾄﾞﾒ
(KR5G5)
CLAMP (KR5G5)
2
EZ7-682-248-02
+K M3X8
SCREW +K M3X8
4
EZ7-682-160-09
+P 4X6
SCREW +P 4X6
2
EZ7-682-947-09
+PSW 3X6
SCREW +PSW 3X6
6
EZ7-683-404-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
3X8
BOLT,HEXAGON SOCKET 3X8
6
EZ7-683-418-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
4X6
BOLT,HEXAGON SOCKET 4X6
4
EZ7-683-419-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
4X8
BOLT,HEXAGON SOCKET 4X8
22
EZ7-683-440-04
6
ｶｸｱﾅﾂｷﾎﾞﾙﾄ
5X20
BOLT,HEXAGON SOCKET 5X20
4
EZ4-700-043-51
ﾛﾂｶｸ ｱﾅﾂｷ ﾎﾞﾙﾄ
(M3X15)
BOLT (M3X15), HEXAGON SOCKET
6
EZ4-700-042-41
ﾛﾂｶｸ ｱﾅﾂｷ ﾎﾞﾙﾄ
(M4X15)
BOLT (M4X15), HEXAGON SOCKET
38
EZ4-700-040-31
ﾛﾂｶｸ ｱﾅﾂｷ ﾎﾞﾙﾄ
(M5X15)
BOLT (M5X15), HEXAGON SOCKET
2
EZ4-700-045-71
ﾛﾂｶｸ ｱﾅﾂｷ ﾎﾞﾙﾄ
(M6X15)
BOLT (M6X15), HEXAGON SOCKET
4
A-27

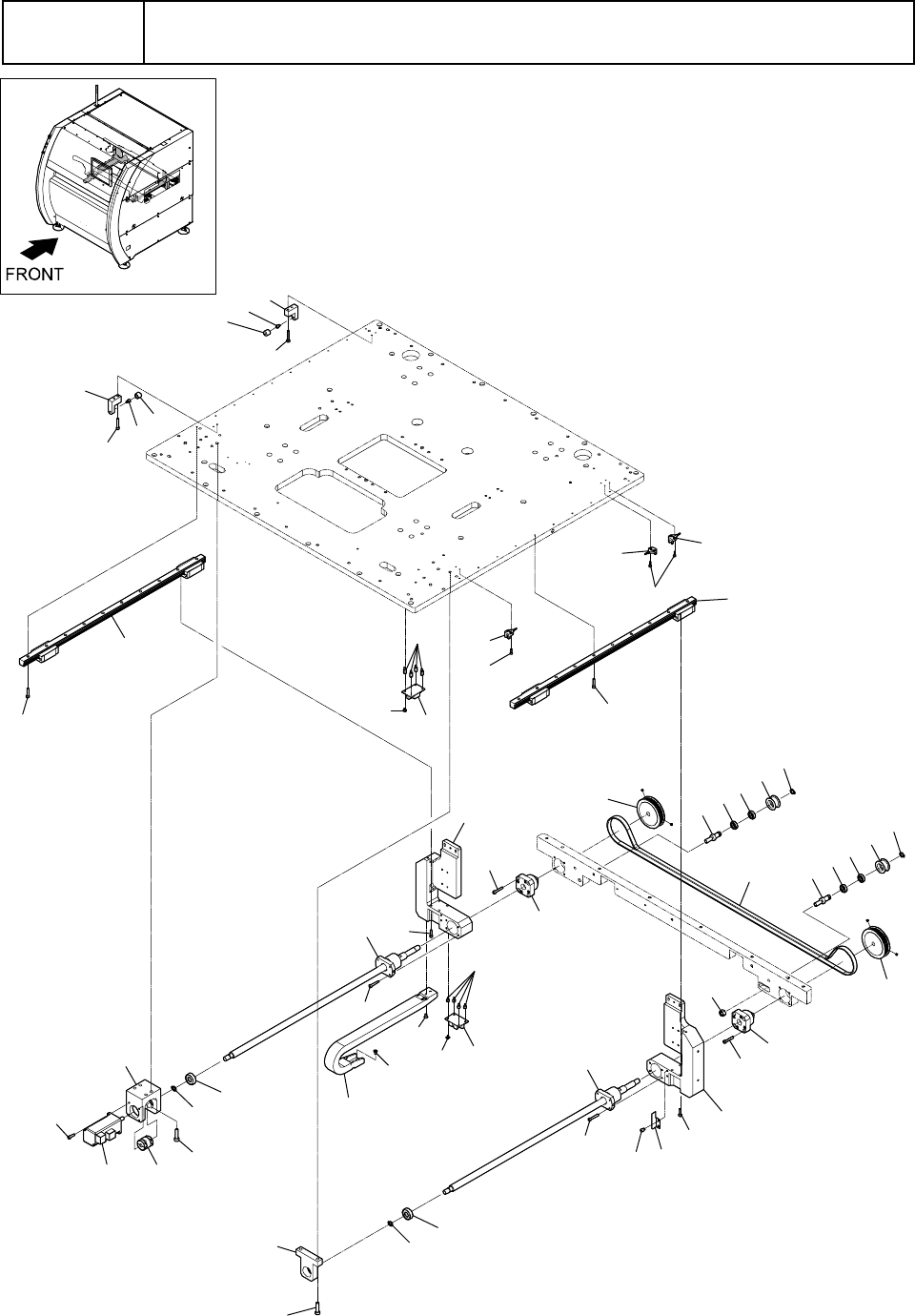

A8
コンベア幅調整ユニット
Conveyor width adjustment unit
6
25
1
17
29
22
13
14
25
30
28
28
26
18
23
24
7
2
2
8
11
32
32
7
2
2
8
4
5
12
23
33
33
31
15
21
19
20
26
18
9
25
3
10
27
27
30
30
31
16
16
15
10
22
29
13
14
30
30
34
13
13
30
12
28
A-28
