Intelligent Tape Feeder 操作手册 3.3 区块的安装与拆卸步骤 INTF-C-OMB03-A01-04 Page 3-15 3.3.5 纸编带用区块的安装方法 (8 mm 编带供料器时 ) 1. 打开供料器的编带压盖 。 2. 如图所示把突起部向下， 把区块插入到 供料器的沟槽内。 凹下的地方 突起 下一页 INTF-088P INTF-043P 1
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-14 INTF-C-OMB03-A01-04
3.3.4
纸
/
塑编带共用区块的拆卸方法
(8 mm
编带供料器时
)
1.
用精密一字螺丝刀
等工具撬起区块
的前部，然后拆卸。
INTF-265P
1
INTF-118E
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
INTF-C-OMB03-A01-04 Page 3-15
3.3.5
纸编带用区块的安装方法
(8 mm
编带供料器时
)

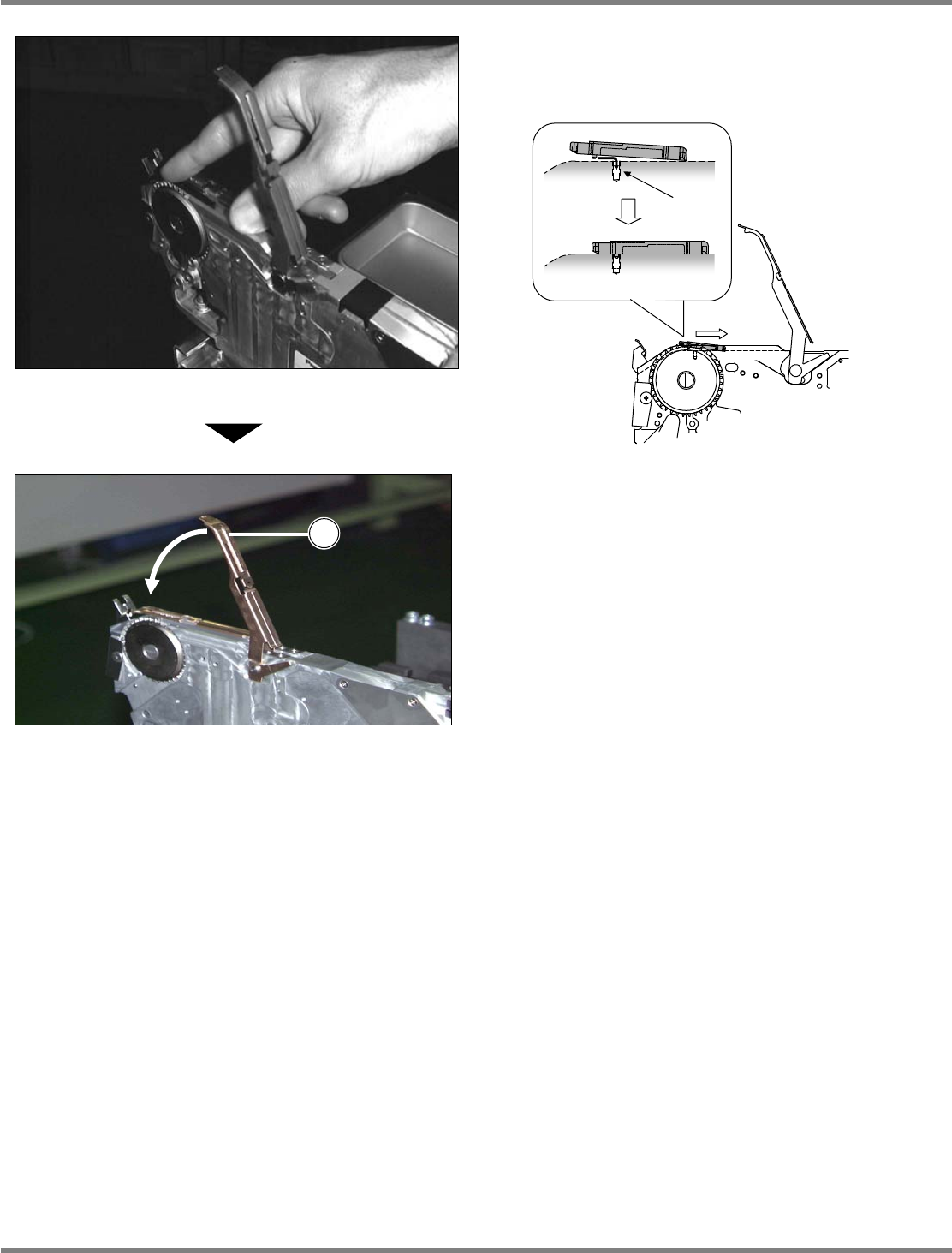

1.
打开供料器的编带压盖
。
2.
如图所示把突起部向下，把区块插入到
供料器的沟槽内。
凹下的地方
突起
下一页
INTF-088P
INTF-043P
1
Intelligent Tape Feeder
操作手册
3.3
区块的安装与拆卸步骤
Page 3-16 INTF-C-OMB03-A01-04

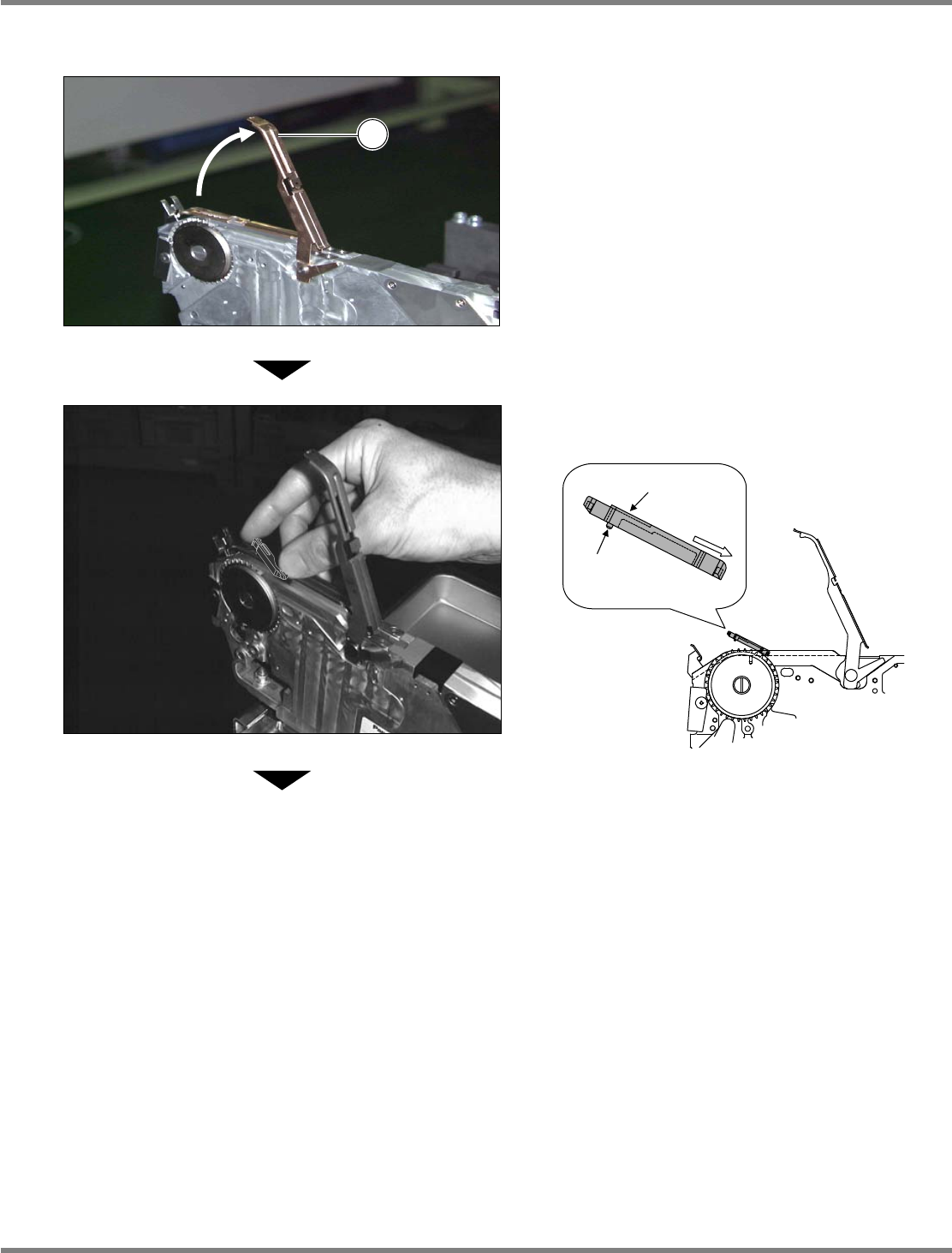

3.
一边推入沟槽内一边按图的方向使区
块滑动，把背面的突起部分嵌入到供料
器框架的螺钉孔内。
螺钉孔
4.
关闭编带压盖
。
INTF-089P
INTF-043P
