Intelligent Tape Feeder 操作手册 2.1 编带供料器的安装及拆卸的方法 Page 2-2 INTF-C-OMB02-A01-07 2.1 编带供料器的安装及拆卸的方法 要求 编带供料器的装卸，请用双手进行。 如果只用单手操作，有可能因编带供料器的尖端碰撞到供给部的槽沟而导致损坏，而 有可能导致误动作。 2.1.1 专用附件的安装方法 ( 使用薄型供料器时 ) 1. 将专用附件的 T 型插槽部①对准供给 部槽沟的Ｔ…
Intelligent Tape Feeder
操作手册
INTF-C-OMB02-A01-07 Page 2-1
2.
编带供料器
/
编带的装卸
关于编带供料器
/
编带的装卸
编带供料器的装卸方法
记述了将编带供料器设置于槽沟部上的方法。
在将
8mm
薄型单供料器设置到供给部的槽沟部上时，需要专用的附件。在本章中记载了安装与拆
卸的方法。
编带的设置
记述了将编带设置于编带供料器上的方法。
88 mm
以上的编带供料器的安装方法与
8 mm ~ 72 mm
编带供料器有一部分不同。
8mm
薄型供料器的设置方法属于独特的方法。
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
Page 2-2 INTF-C-OMB02-A01-07
2.1
编带供料器的安装及拆卸的方法
要求
编带供料器的装卸，请用双手进行。
如果只用单手操作，有可能因编带供料器的尖端碰撞到供给部的槽沟而导致损坏，而
有可能导致误动作。
2.1.1
专用附件的安装方法
(
使用薄型供料器时
)

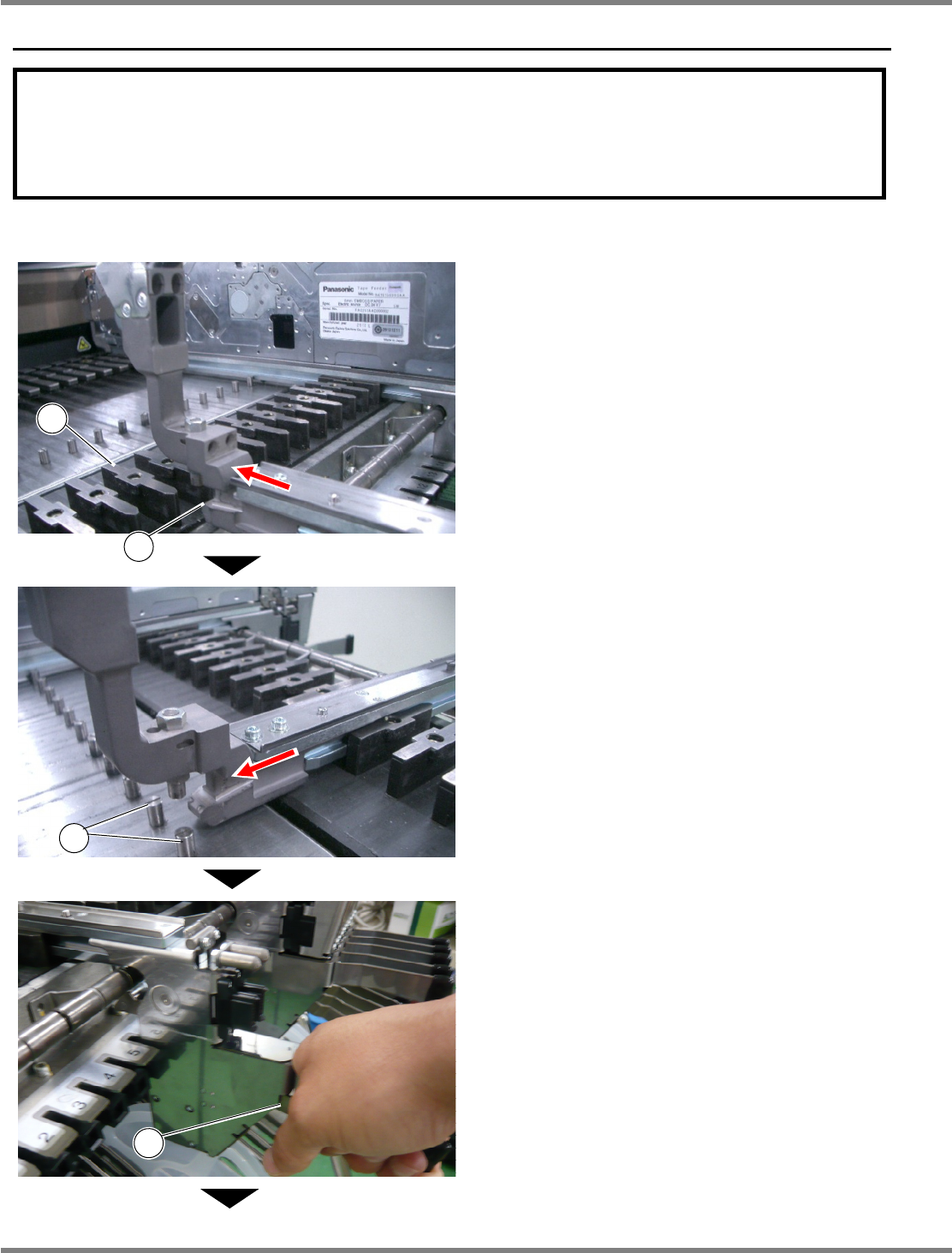

1.
将专用附件的
T
型插槽部①对准供给
部槽沟的Ｔ槽沟②后插进。
2.
使专用附件的
T
型插槽部对准供给部
槽沟的导轨销③后滑动。
3.
向上拉起操作杆④，并将专用附件滑动
到内侧。
下一页
4
1
2
3
Intelligent Tape Feeder
操作手册
2.1
编带供料器的安装及拆卸的方法
INTF-C-OMB02-A01-07 Page 2-3

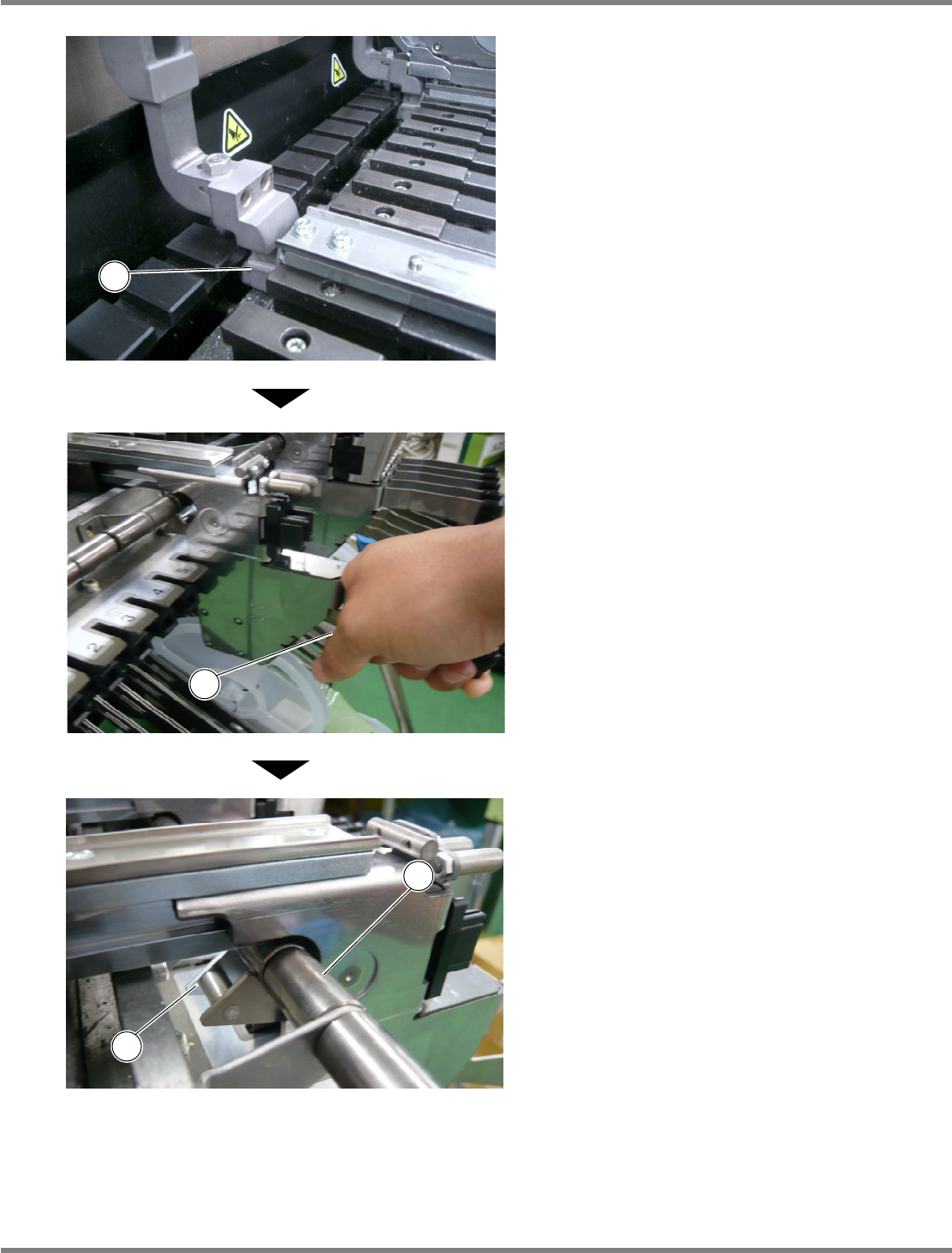

4.
将专用附件
T
型插槽部①插进供给部
槽沟的内部槽沟上。
5.
在已经插进供给部槽沟内侧的槽沟位
置上，拉回操作杆④。
6.
确认操作杆尖端的挂钩⑤已经确实挂
住供给部槽沟的棒⑥。
1
4
INTF-012P
5
6
