Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-22 INTF-C-OMB07-A01-06
7.1.14 8 mm
薄型单供料器的开关部
LED
显示一览
编带供料器请参照
(
7.1.15
编带供料器的开关部
LED
显示一览
)
。
【供料器的
LED
状态所代表的故障排除】
No.
LED
显示
条件
状况
原因
对策
1
全部熄灯
安装到贴装机上
后，或者连接电源
电缆时
没有连接电源
没有正确设置供料器
正确设置供料器
没有正确设置交换台车的电缆 正确设置电源供给电缆
没有接通贴装机的电源
接通贴装机的电源
供料器的连接器破损
更换供料器的连接器
专用附件的连接器破损
更换专用附件的连接器
供料器故障
供料器内部故障
(
电缆、基板、开关
)
更换、修理供料器
自动运转中
正常
进入自动运转后，
LED
全部熄灯
电源电压降低
电源电压降到
DC20 V
以下时，
将自动切断电源
重新设置供料器或专用附
件
确认电源电压
2
只有状态显示
LED
亮灯
安装到贴装机上
后，或者连接电源
电缆时
检测到搬送电机
的过电流或超负
载
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
在供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
供料器故障
在供料器内部发生异常
(
控制基板
)
更换或修理供料器
3
状态显示
LED
橙
色缓慢闪烁
安装到贴装机上
后，或者连接电源
电缆时
供料器故障
供料器内部存储器发生异常
(
控制基板
)
更换或修理供料器
自动运转中
表示元件用完
元件即将用完
设置元件
4
状态显示
LED
橙
色亮灯
自动运转中
表示元件用完
元件用完
设置元件
5
导出显示
LED
绿
色亮灯
自动运转中
(
无核对系统
)
表示取出
OK
元件用完
抽出供料器后设置元件
自动运转中
(
有核对系统
)
表示元件核对
通过条形码核对的供料器
设置通过条形码核对的元
件
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OMB07-A01-06 Page 7-23
No.
LED
显示
条件
状况
原因
对策
6
状态显示
LED
橙
色闪烁
自动运转中
检测到搬送电机
的超负载
没有正确设置元件
正确设置元件
供料器的区块安装错误 正确设置区块
设置了规格范围外的元件 设置规格范围内的元件
供料器的端部或滑动器部位被
载体编带堵住
取出堵住的编带
发生错误 在供料器内部发生上述错误
(搬送电机、基板)
更换或修理供料器

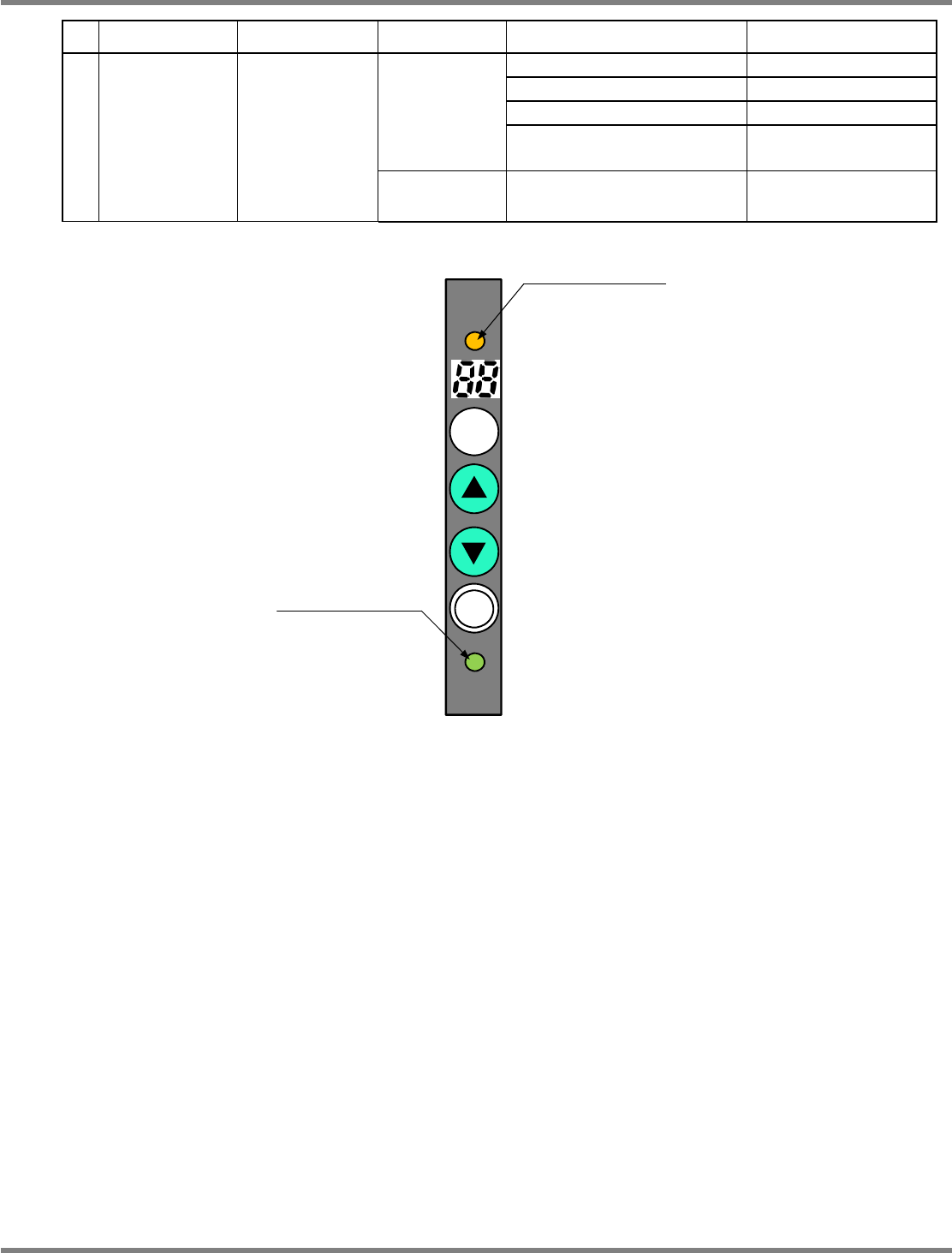

抽出显示 LED(绿色)
状态显示 LED(橙色)
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-24 INTF-C-OMB07-A01-06
7.1.15
编带供料器的开关部
LED
显示一览
【供料器的
LED
状态所代表的故障排除】
No.
LED
显示
条件
状况
原因
对策
1
全部灭灯
安装到贴装机上
后，或者连接电源
电缆时
未连接电源
没有正确设置供料器
正确设置供料器
没有正确设置交换台车的电缆 正确设置电源供给电缆
没有接通贴装机的电源
接通贴装机的电源
供料器的连接器破损
更换供料器的连接器
供料器故障
供料器内部故障
(
电缆、基板、开关
)
更换或修理供料器
自动运转中
正常
进入自动运转后，
LED
全部熄灯 －
电源电压降低
电源电压降到
DC20 V
以下时，
将自动切断电源
重新安装供料器
确认电源电压
2
只有状态显示
LED L
亮灯
安装到贴装机上
后，或者连接电源
电缆时
正常
－
－
3
状态显示
LED L,R
为橙色高速闪烁
安装到贴装机上
后，或者连接电源
电缆时
检测到搬送电机
的过电流或超负
载
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
在供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
供料器故障
供料器内部发生故障
(
控制基板
)
更换或修理供料器
4
状态显示
LED L
橙
色缓慢闪烁
安装到贴装机上
后，或者连接电源
电缆时
供料器故障
供料器内部的存储器发生异常
(
控制基板
)
更换或修理供料器
自动运转中
表示元件用完预
告显示
左侧轨道的元件马上就要用完 安装左侧轨道的元件
5
状态显示
LED R
黄色缓慢闪烁
自动运转中
元件用完预告显
示
右侧轨道的元件马上就要用完 安装右侧轨道的元件
6
状态显示
LED L
为
橙色亮灯
自动运转中
表示元件用完
左侧轨道的元件已用完
安装左侧轨道的元件
7
状态显示
LED R
为橙色亮灯
自动运转中
表示元件用完
右侧轨道的元件已用完
安装右侧轨道的元件
8
导出显示
LED
为
绿色亮灯
自动运转中
(
无核对系统
)
表示可以拆卸
元件用完
抽出供料器后设置元件
自动运转中
(
有核对系统
)
表示元件核对
通过条形码核对的供料器
设置通过条形码核对的元
件
